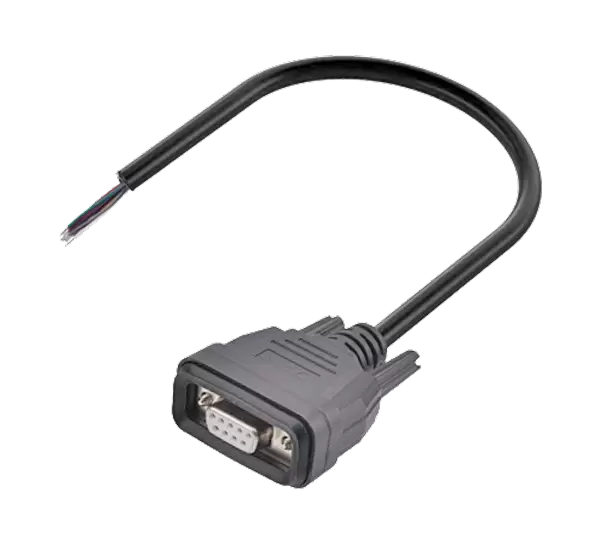

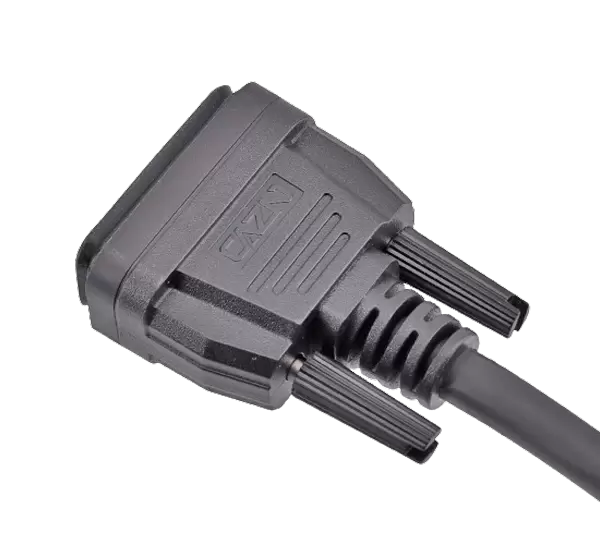

Accueil / Produits / Connecteur E / E-DB / EDB1 - Bouchon en forme de trou droit
E-DB
Connecteur étanche en plastique série EDB, Type : Prise droite surmoulée, Sexe : Femelle, Nombre de noyaux : 9,15H, 2W2,2W2C, 5W1 broches, Qualité ignifuge : V-0 Blindé : Oui/Non, Certification : CE/RoHS.
Informations sur le produit
PARAMÈTRES DU PRODUIT
| Courant nominal : | 10A/20A/30A/40A |
| Tension nominale : | 1000 V |
| Tension de tenue : | 500 V |
| Impédance d'isolation : | 5000 MΩ |
| Impédance de contact : | 10 mΩ |
| Force de traction : | Les produits sont conformes à la norme IEC60807-3 |
| Plage de câblage : | 8mm ~ 14mm |
| Durabilité: | ≥500€ |
| Température applicable : | -55 ℃ ~ +105 ℃ |
| Matériau de la coque : | Thermoplastique PA66, qualité ignifuge ： V-0 |
| Qualité imperméable : | IP65/IP67 |
| Produits conformes : | CECC 7501-802.CEI 60807-3 |

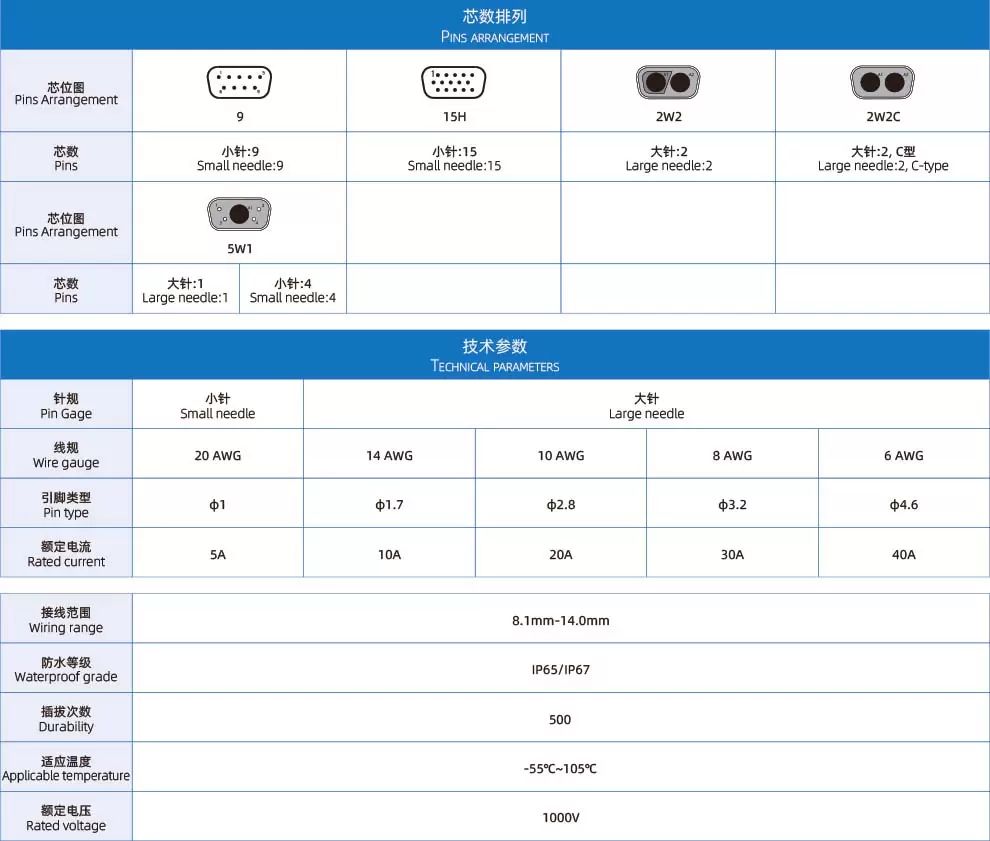

PARAMÈTRES ÉLECTRIQUES
Schéma électrique

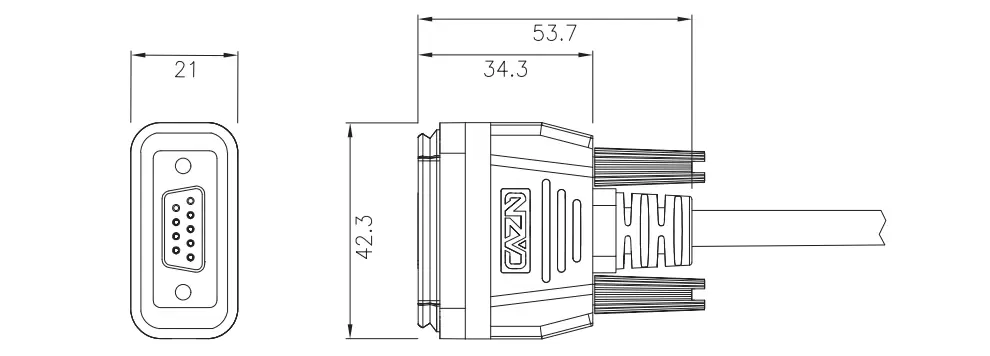

Dimension
Commande de produits
| Nom du produit | Épingles | Pi maximum Calibre de fil | Courant nominal | Modèle blindé | Modèle-non blindé | Téléchargement 3D | Téléchargement 2D |
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 9 | 20 AWG | 5A | EDB1-F9-MWA-xPV-S | EDB1-F9-MWA-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 15H | 20 AWG | 5A | EDB1-F15H-MWA-xPV-S | EDB1-F15H-MWA-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2 | 20 AWG | 5A | EDB1-F2W2-MWA-xPV-S | EDB1-F2W2-MWA-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2C | 20 AWG | 5A | EDB1-F2W2C-MWA-xPV-S | EDB1-F2W2C-MWA-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 5V1 | 20 AWG | 5A | EDB1-F5W1-MWA-xPV-S | EDB1-F5W1-MWA-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2 | 14 AWG | 10A | EDB1-F2W2-MWA14-xPV-S | EDB1-F2W2-MWA14-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2C | 14 AWG | 10A | EDB1-F2W2C-MWA14-xPV-S | EDB1-F2W2C-MWA14-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 5V1 | 14 AWG | 5A/10A | EDB1-F5W1-MWA14-xPV-S | EDB1-F5W1-MWA14-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2 | 10 AWG | 20A | EDB1-F2W2-MWA10-xPV-S | EDB1-F2W2-MWA10-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2C | 10 AWG | 20A | EDB1-F2W2C-MWA10-xPV-S | EDB1-F2W2C-MWA10-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 5V1 | 10 AWG | 5A/20A | EDB1-F5W1-MWA10-xPV-S | EDB1-F5W1-MdA10-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2 | 8 AWG | 30A | EDB1-F2W2-MWA08-xPV-S | EDB1-F2W2-MWA08-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2C | 8 AWG | 30A | EDB1-F2W2C-MWA08-xPV-S | EDB1-F2W2C-MWA08-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 5V1 | 8 AWG | 5A/30A | EDB1-F5W1-MWA08-xPV-S | EDB1-F5W1-MWA08-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2 | 6 AWG | 40A | EDB1-F2W2-MWA06-xPV-S | EDB1-F2W2-MWA06-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 2W2C | 6 AWG | 40A | EDB1-F2W2C-MWA06-xPV-S | EDB1-F2W2C-MWA06-xPV | ||
| Prise femelle surmoulée EDB1-droite-xxm-PVC | 5V1 | 6 AWG | 5A/40A | EDB1-F5W1-MWA06-xPV-S | EDB1-F5W1-MWA06-xPV |
*Si vous devez choisir un autre fil, veuillez consulter le service client.
