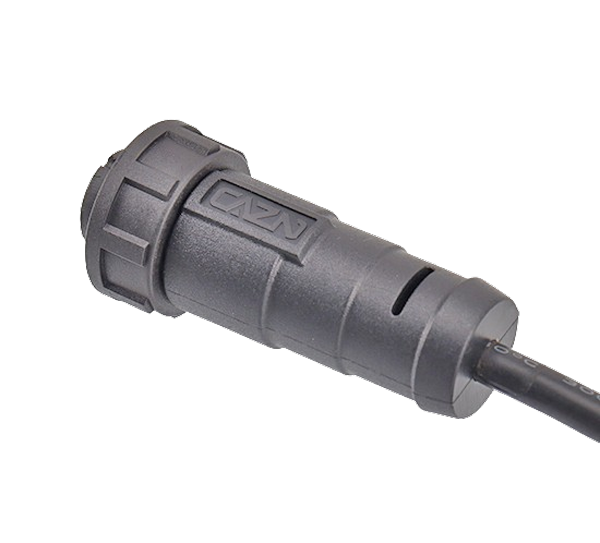

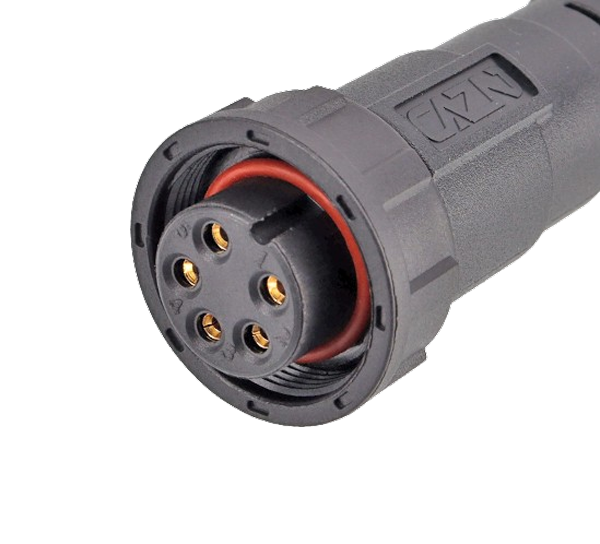

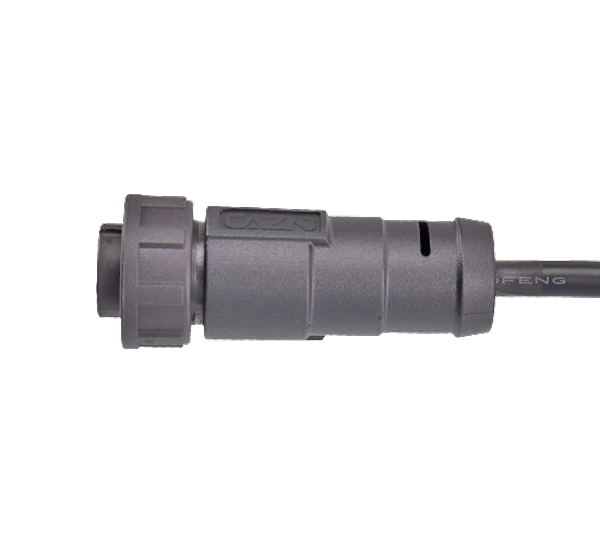

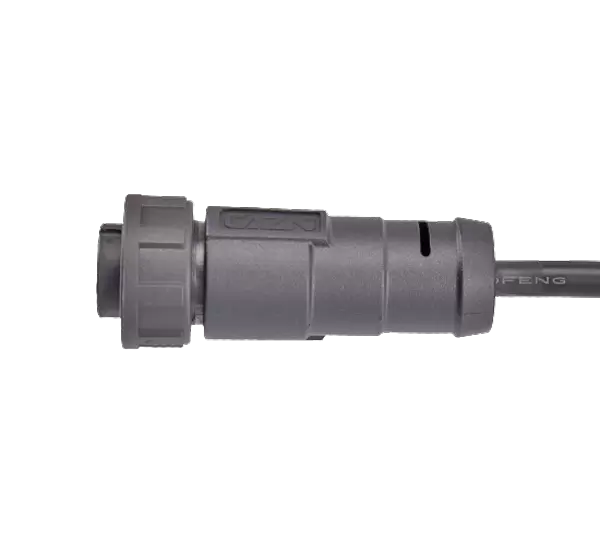

Accueil / Produits / Connecteur E / E13 / Prise femelle droite surmoulée E13 (filetée)
E13
Connecteur étanche en plastique série E13, Type : Fiche femelle droite surmoulée, Sexe : Femelle, Couplage : Filetage (T), Terminaison : Soudure, Nombre de noyaux : 2,3,4,5,6 7,8,9,10,12 ,14,18 broches, Blindé : Non, Certification : CE/RoHS.
Informations sur le produit
MECHANICAL PARAMETERS
Paramètre mécanique
| Matériau de la coque : | Plastique thermoplastique PA66, qualité ignifuge : V-0 |
| Matériel de contact : | Cuivre plaqué or |
| Couplage: | Fil (T); Baïonnette (B) |
| Manière de résiliation : | Souder |
| Souder: | ≥500 cycles |
| Résistance d'isolement : | ≥2000 mΩ |
| Température applicable : | -40 ℃ ~ +105 ℃ |
| Plage de câblage : | 6,0 mm ~ 10,0 mm |
| Degré d'étanchéité : | IP67, IP68 |
| Caractéristiques: | 13/16"-28UNS |

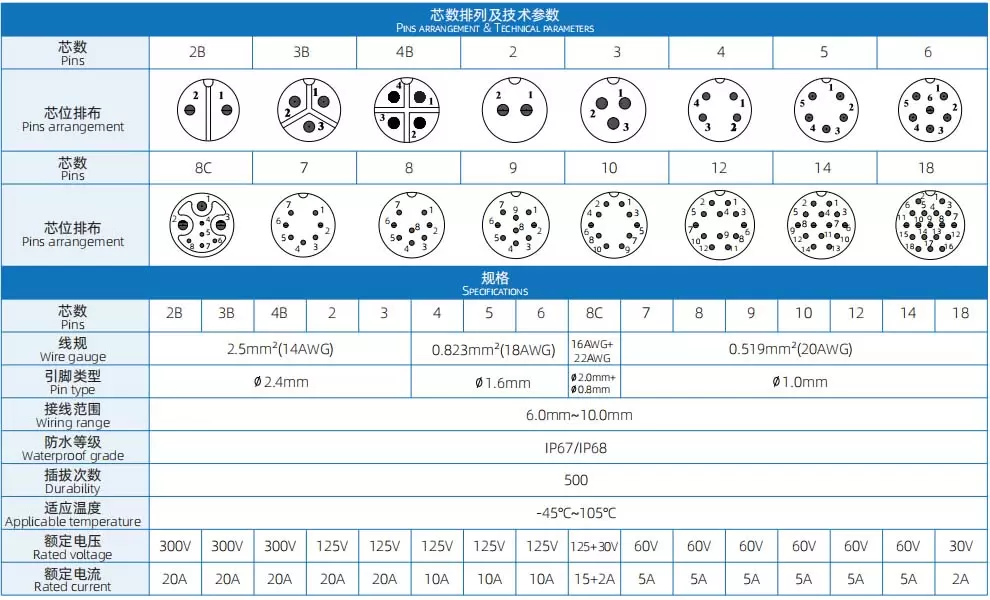

Paramètres électriques
Schéma électrique

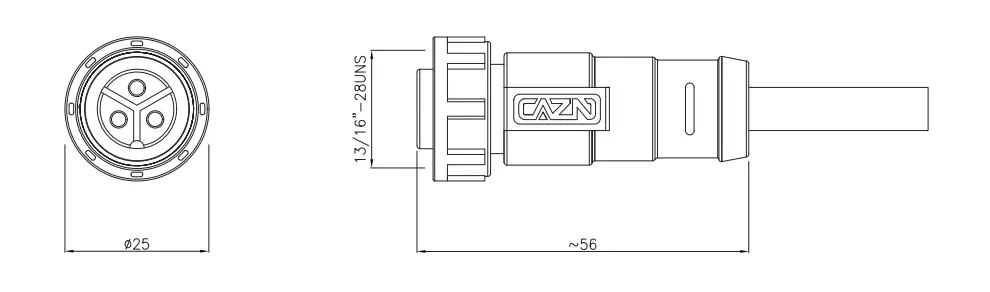

Dimension
Commande de produits
| Nom du produit | Épingles | Réf. | Téléchargement 3D | Téléchargement 2D |
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 2 | E13T-S2-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 3 | E13T-S3-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 4 | E13T-S4-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 5 | E13T-S5-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 6 | E13T-S6-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 7 | E13T-S7-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 8 | E13T-S8-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 9 | E13T-S9-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 10 | E13T-S10-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 12 | E13T-S12-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 14 | E13T-S14-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 2B | E13T-S2B-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 3B | E13T-S3B-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 4B | E13T-S4B-MWA-xxPV | ||
| Fiche femelle droite surmoulée E13 (filetée) -xxM-PVC | 8C | E13T-S8C-MWA-xxPV |
