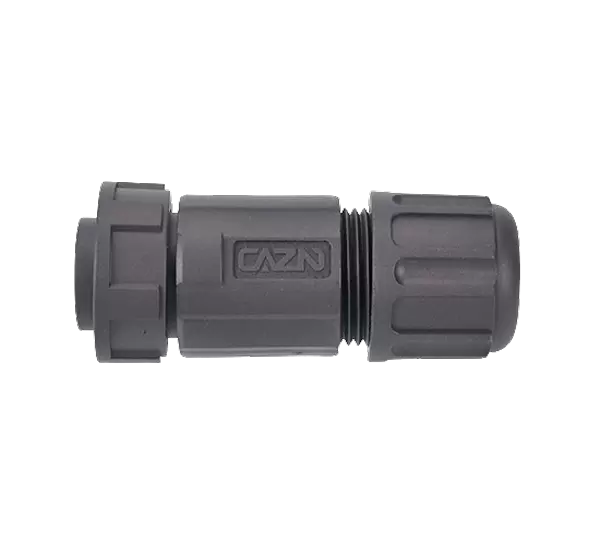

Accueil / Produits / Connecteur E / E16 / Prise femelle droite installable sur site E16 (baïonnette)
E16
Connecteur étanche en plastique/série E16 Type : Fiche assemblée droite Sexe : Femelle Couplage : Baïonnette (B) Terminaison : Soudure Nombre de noyaux : 2,3,4,5,6 7,18,20,21,22 broches Blindé : Aucune certification : CE RoHS
Informations sur le produit
Paramètre mécanique
| Matériau de la coque : | Plastique thermoplastique PA66, qualité ignifuge : V-0 |
| Matériel de contact : | Cuivre plaqué or |
| Couplage: | Baïonnette (B) |
| Manière de résiliation : | Souder |
| Souder: | ≥500 cycles |
| Résistance d'isolement : | ≥2000 mΩ |
| Température applicable : | -40 ℃ ~ +105 ℃ |
| Plage de câblage : | 6,0 mm ~ 13,0 mm |
| Degré d'étanchéité : | IP67, IP68 |
| Caractéristiques: | 1"-20UNEF |
| Courant nominal : | 250 ~ 600 V CA/CC |

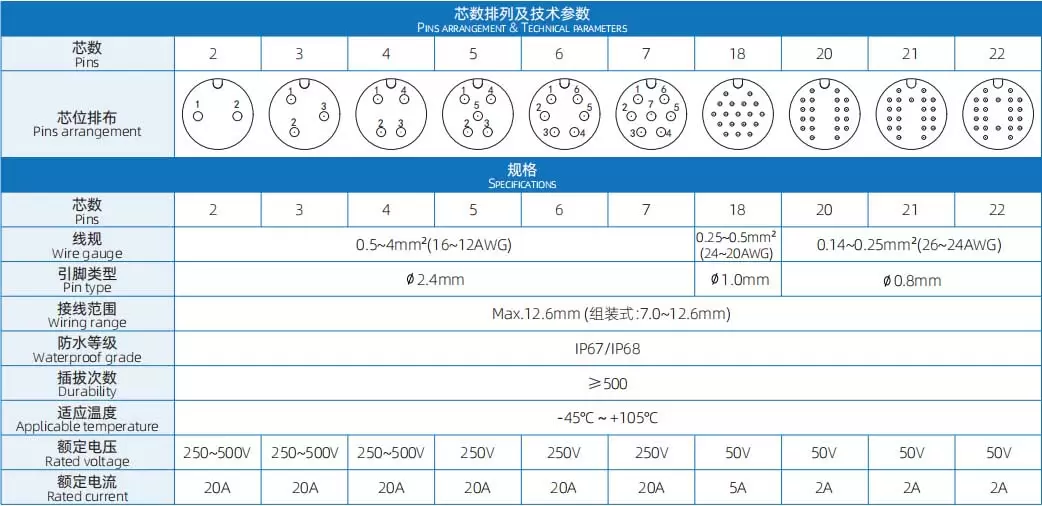

PARAMÈTRES ÉLECTRIQUES
Schéma électrique

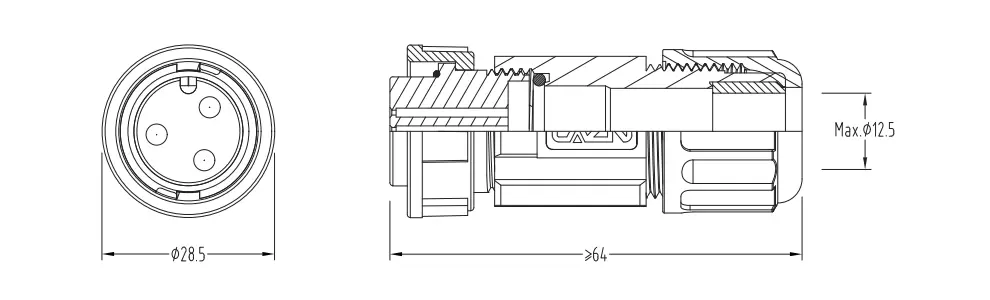

Dimensions
Commande de produits
| Nom du produit | Épingles | Réf. | Téléchargement 3D | Téléchargement 2D |
| Prise femelle droite installable sur site E16 (baïonnette) | 2 | E16B-S2-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 3 | E16B-S3-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 4 | E16B-S4-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 5 | E16B-S5-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 6 | E16B-S6-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 7 | E16B-S7-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 18 | E16B-S18-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 20 | E16B-S20-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 21 | E16B-S21-PWA12.5 | ||
| Prise femelle droite installable sur site E16 (baïonnette) | 22 | E16B-S22-PWA12.5 |
