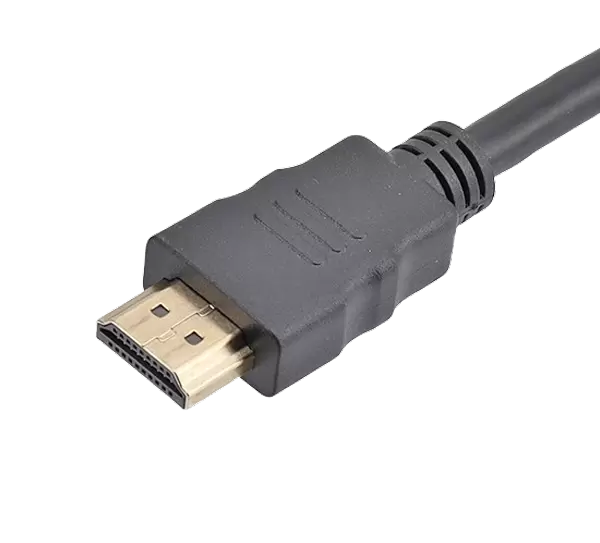

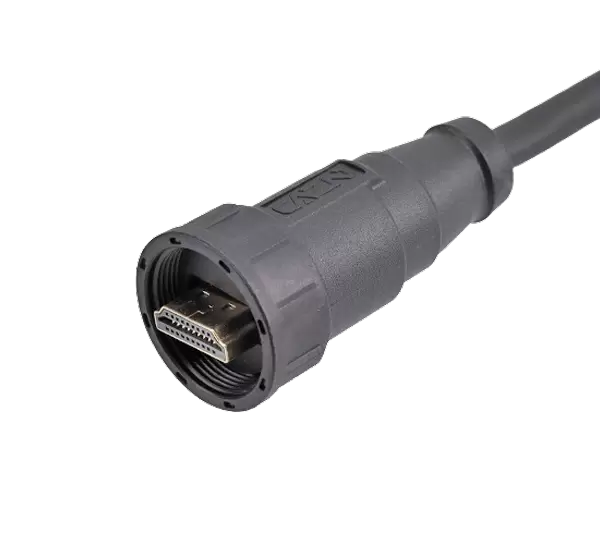

Accueil / Produits / Connecteur E / HDMI / Prise de câble HDMI Str.Male vers Str.Male (filetée)
HDMI
Connecteur étanche en plastique/série HDMI Type : prise droite surmoulée Sexe : mâle à mâle Couplage de câble surmoulé : filetage (T) Spécifications : HDMI 2K, HDMI 4K, HDMI 8K Fil : PVC, PU, PE Longue ligne : personnalisable, blindé : oui. NON, Certification : CE RoHS
Informations sur le produit
Paramètre mécanique
| Matière plastique ： | PA66, nylon, nylon renforcé, silicone |
| Matériau métallique : | Cuivre plaqué or |
| Couplage: | Verrouillage fileté (T) |
| Manière de résiliation : | Soudure, plaque de soudage |
| Résistance de contact : | 30 mΩ |
| Durabilité: | ≥10000(Cycles) |
| Résistance d'isolation : | ≥100 mΩ DC500V |
| Température applicable : | -40 ℃ ~ +105 ℃ |
| Courant nominal : | 50 mA |
| Degré d'étanchéité : | IP67 |
| Spécification | 13/16"-28UNS |
Schéma électrique

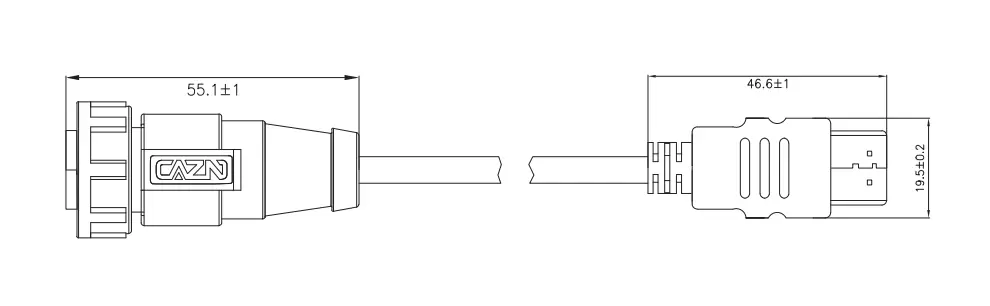

Dimension
Commande de produits
| Nom du produit | Spécification | Câbles | Bouclier | Réf. | Téléchargement 3D | Téléchargement 2D |
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-2K | PVC | OUI | E13T-MH2-MWA/NWA-xxPV-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-2K | PVC | NON | E13T-MH2-MWA/NWA-xxPV | ||
Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-2K | Unité centrale | OUI | E13T-MH2-MWA/NWA-xxPU-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-2K | Unité centrale | NON | E13T-MH2-MWA/NWA-xxPU | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-2K | PE | OUI | E13T-MH2-MWA/NWA-xxPE-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-2K | PE | NON | E13T-MH2-MWA/NWA-xxPE | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-4K | PVC | OUI | E13T-MH4-MWA/NWA-xxPV-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-4K | PVC | NON | E13T-MH4-MWA/NWA-xxPV | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-4K | Unité centrale | OUI | E13T-MH4-MWA/NWA-xxPU-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-4K | Unité centrale | NON | E13T-MH4-MWA/NWA-xxPU | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-4K | PE | OUI | E13T-MH4-MWA/NWA-xxPE-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-4K | PE | NON | E13T-MH4-MWA/NWA-xxPE | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-8K | PVC | OUI | E13T-MH8-MWA/NWA-xxPV-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-8K | PVC | NON | E13T-MH8-MWA/NWA-xxPV | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-8K | Unité centrale | OUI | E13T-MH8-MWA/NWA-xxPU-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-8K | Unité centrale | NON | E13T-MH8-MWA/NWA-xxPU | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-8K | PE | OUI | E13T-MH8-MWA/NWA-xxPE-S | ||
| Prise de câble HDMI Str.Male vers Str.Male (filetée) -xxM | HDMI-8K | PE | NON | E13T-MH8-MWA/NWA-xxPE |
*Si vous devez choisir un autre fil, veuillez consulter le service client.
Téléchargements
| Catalogue de produits | Manuel de sélection de produits standard européen CAZN |
| Manuel du connecteur de vanne proportionnelle CAZN | Voir |
| Manuel du connecteur du capteur de vibrations CAZN Zhengcheng | Voir |
| CAZN Zhengcheng - Manuel de sélection robuste - H2023-2 | Voir |
| Brochure de sélection de connecteurs étanches en plastique CAZN Zhengcheng-E2024-1 | Voir |
| Manuel de sélection de la série autobloquante CAZN Zhengcheng push-pull T2023-2 | Voir |
| Brochure de sélection de connecteurs standard européen CAZN Zhengcheng-M2023-2 | Voir |
| Prise de signal de réseau industriel CAZN Zhengcheng-RJ45-2023-2 | Voir |
| Connecteur spécial NMEA CAZN Zhengcheng-N2023-1 | Voir |
| Connecteur standard américain CAZN Zhengcheng-26482-MD2023-1 | Voir |
| Prise de signal de réseau industriel CAZN-RJ45-2023-2-version anglaise | Voir |
| CAZN-Connecteur dédié vanne proportionnelle 23-1-Version anglaise | Voir |
| CAZN-Connecteurs pour capteurs de vibrations 23-1-version anglaise | Voir |
