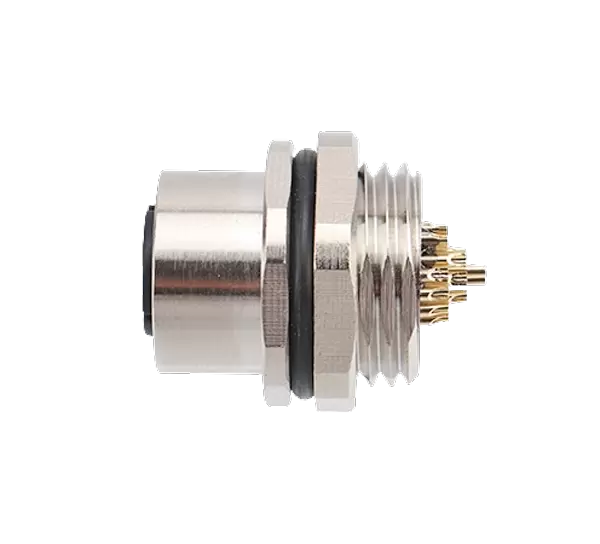

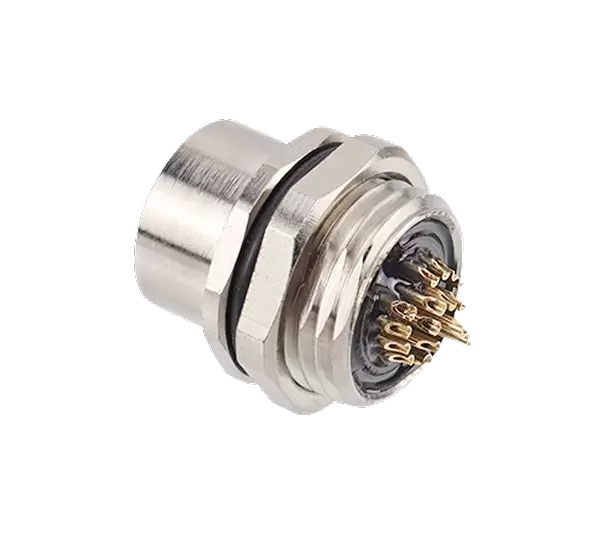

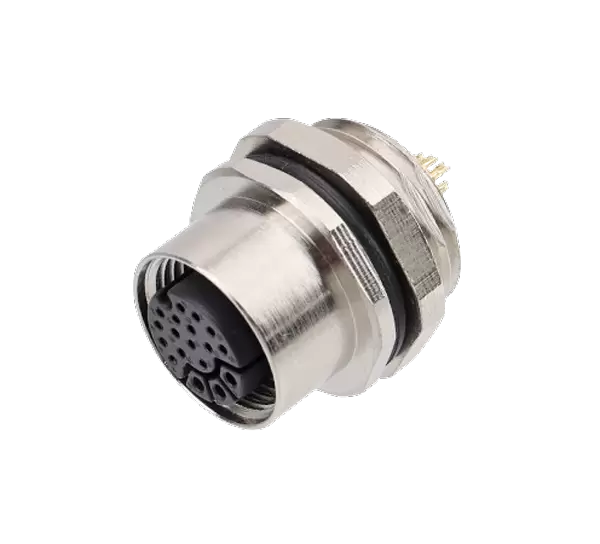

Accueil / Produits / Connecteur circulaire / M14 / Prise femelle M14 à montage frontal, à souder
M14
Connecteur standard européen série M14 Type de structure : prise à montage avant Type de broche : type femelle Numéro de contacts : 2,3,4,5,8,12,14,19 broches Méthode de connexion : soudure Bouclier : non Certification : CE,ROHS,UL, Norme : CEI 61076-2-101
Informations sur le produit
Paramètre technique
| Matériau de la coque | Laiton nickelé/alliage de zinc nickel/PA+GF |
| Matériau isolant | PA66 |
| Matériau d'étanchéité | Résine époxy/caoutchouc |
| Matériel de contact | Laiton/Cuivre Phosphore plaqué or |
| Matériau de moulage | TPU/PVC |
| Impédance d'isolation | ≥ 100 mΩ |
| Impédance de contact | ≤ 5 mΩ |
| Durabilité | ≥ 500 cycles |
| Température applicable | -25 ℃~+80 ℃ |
| Étanche | IP65/IP67 |
| Norme exécutive | IPC-A-620 |

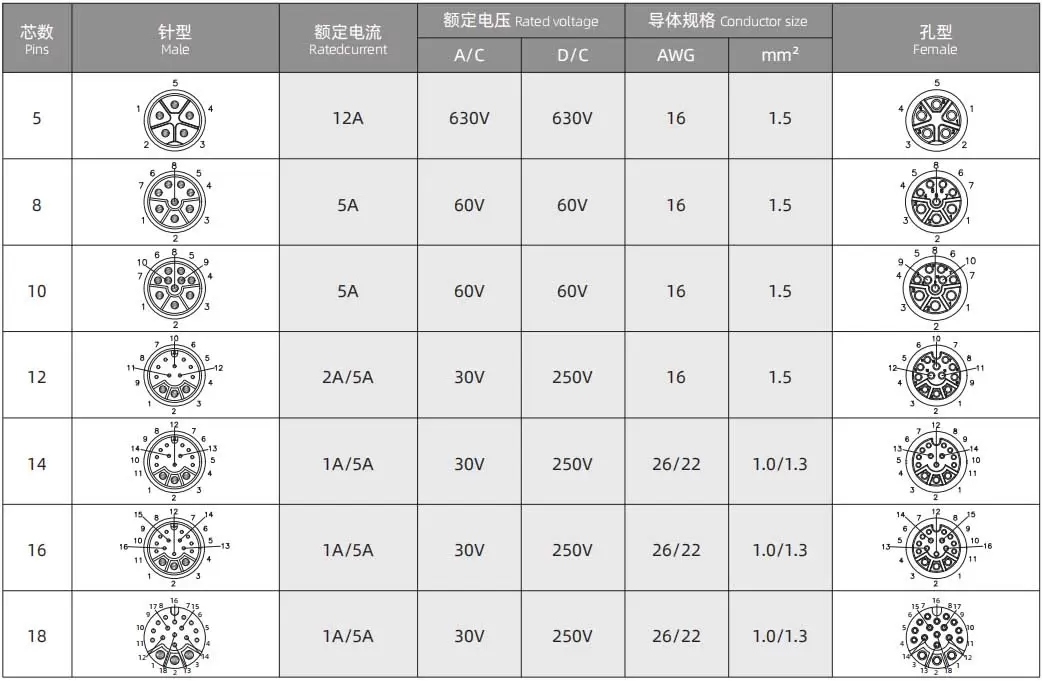

Paramètre électrique
Schéma électrique
Dimension

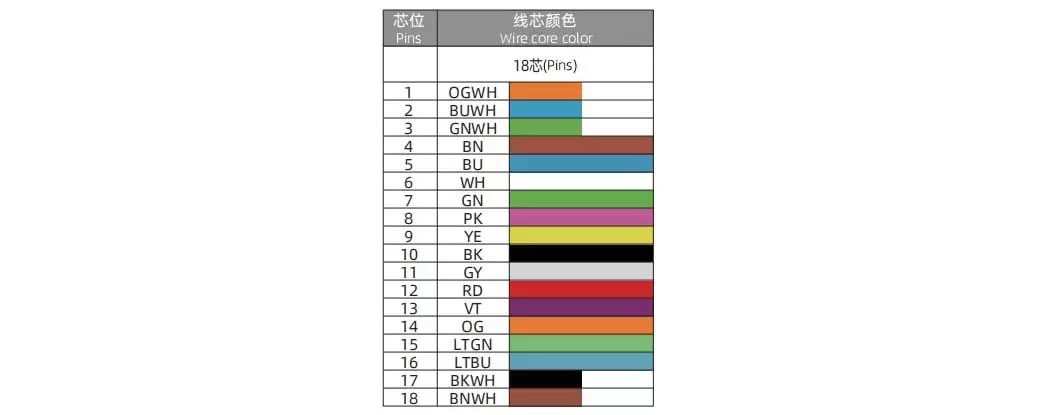

Définition du câblage
Commande de produits
| Nom du produit | Nom du produit | Téléchargement 3D | Téléchargement 2D |
| Prise femelle M14 à montage frontal - à souder - 18 broches | M14-S18-GWB M17 |
|
|
