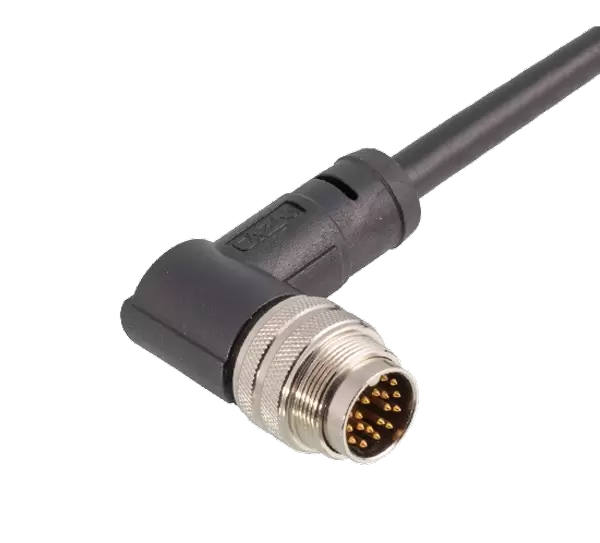

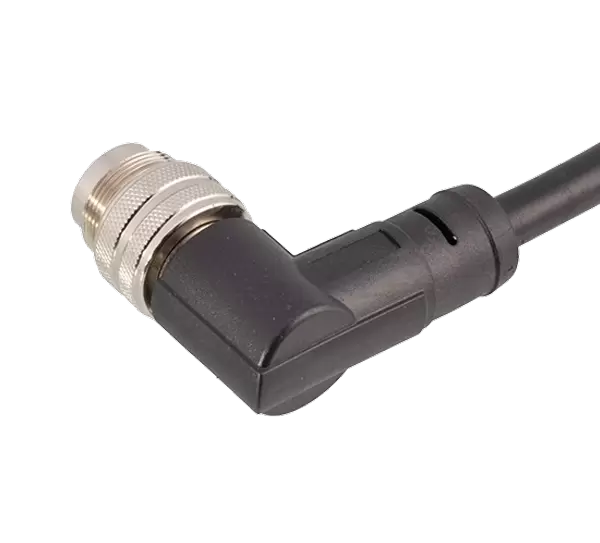

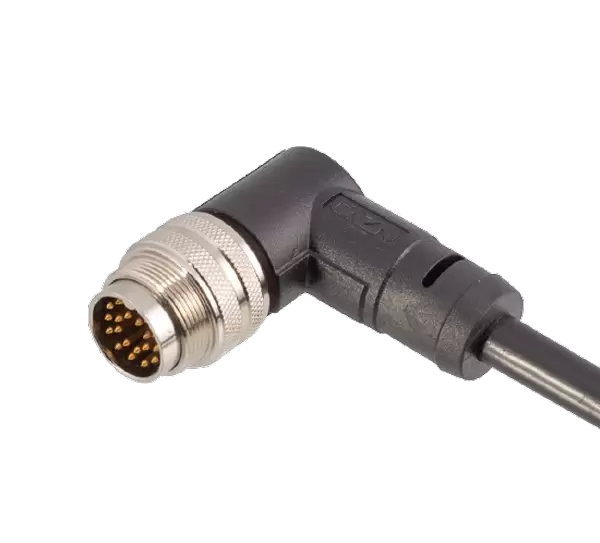

Accueil / Produits / Connecteur circulaire / M16 / Prise mâle coudée M16 surmoulée
M16
Connecteur standard européen série M16, Type de structure : Fiche coudée surmoulée Type de broche : Mâle Nombre de contacts : 2,3,4,5,6,7,8,12,14,16,19,24 broches Méthode de connexion : Soudure Blindage : Oui /AUCUNE Certification: CE,RoHS,UL,
Informations sur le produit
PARAMÈTRES MÉCANIQUES
| Matériau de la coque : | Laiton/alliage de zinc nickel/laiton nickelé |
| Matériau isolant : | PA66 |
| Matériau d'étanchéité : | Résine époxy/caoutchouc |
| Matériel de contact ： | Laiton/Cuivre Phosphore plaqué or |
| Matériau de moulage : | TPU/PVC |
| Plage de câblage : | PG7 : 4 ~ 6 mm ; PG9 : 6 ~ 8 mm |
| Impédance de contact : | ≤5 mΩ |
| Durabilité: | ≥500 cycles |
| Température applicable : | -25 ℃ ~ +80 ℃ |
| Qualité imperméable : | IP65/IP67 |

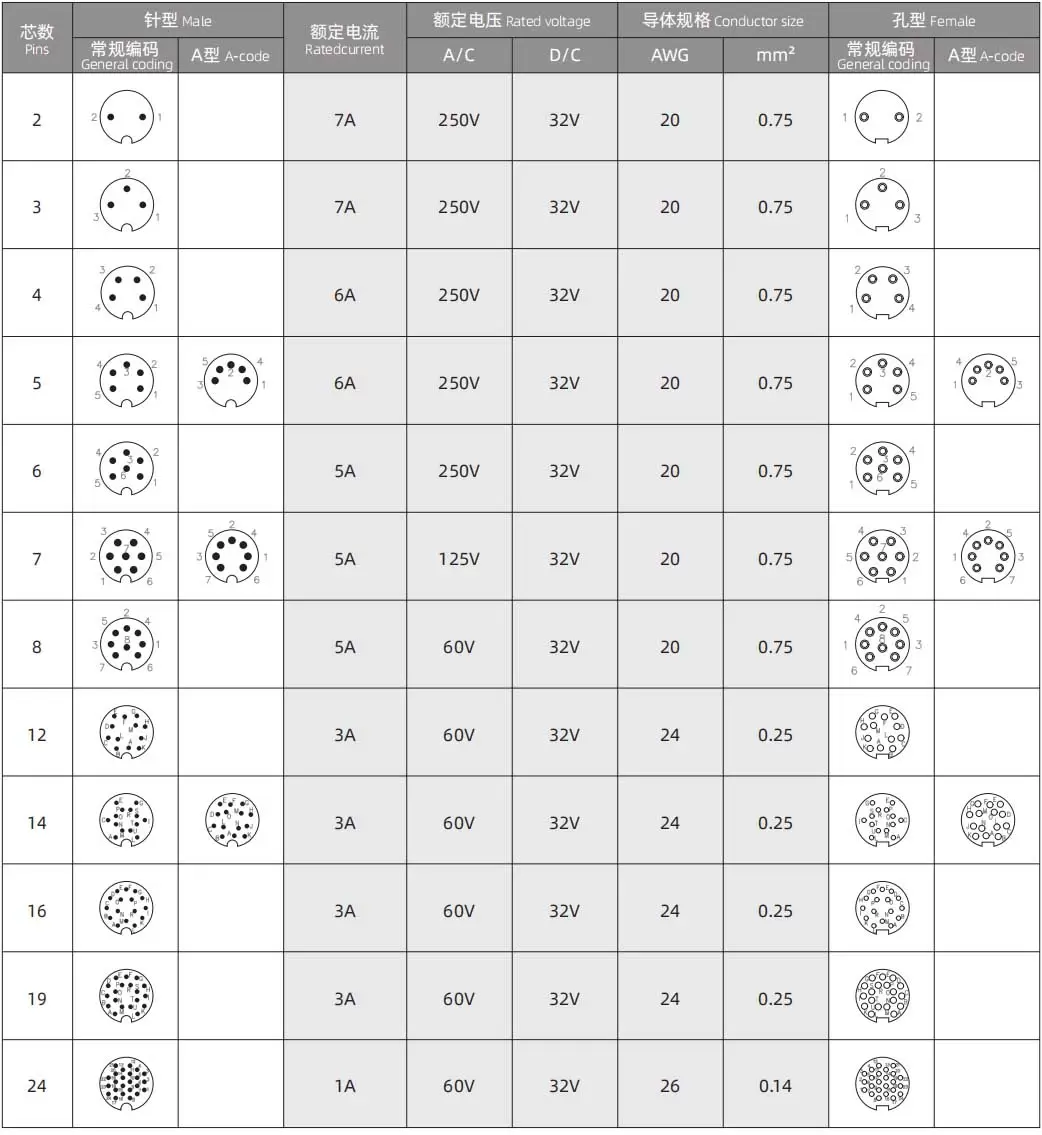

PARAMÈTRES ÉLECTRIQUES M16

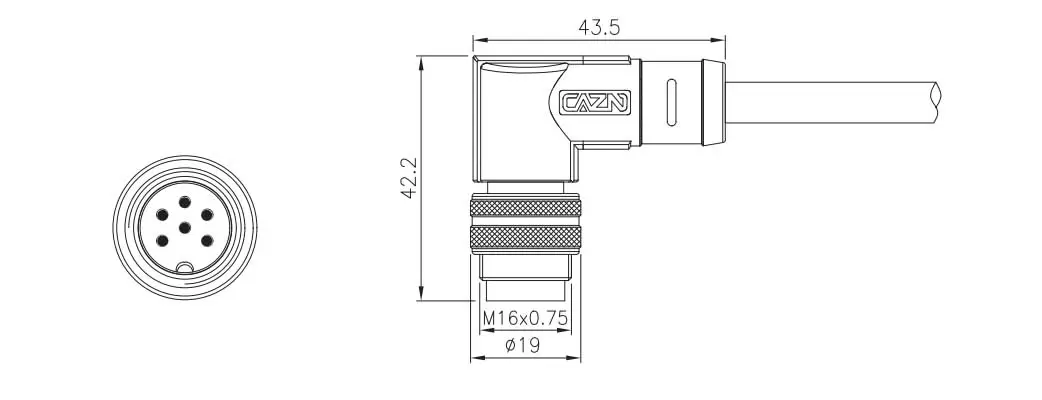

Schéma électrique
FICHE DE DONNÉES
Commande de produits
| Nom du produit | Modèle (blindé) | Modèle (non blindé) | Épingles | Téléchargement 3D | 2DDélécharger |
| Fiche mâle coudée M16 surmoulée-2Pins-xxM-PVC | M16-P2-MWD-xxPV-S | M16-P2-MWD-xxPV | 2 |
| Blindé/Non Blindé |
| Fiche mâle coudée M16 surmoulée-3Pins-xxM-PVC | M16-P3-MWD-xxPV-S | M16-P3-MWD-xxPV | 3 |
|
|
| Prise mâle coudée M16 surmoulée-4 broches-xxM-PVC | M16-P4-MWD-xxPV-S | M16-P4-MWD-xxPV | 4 |
|
|
| Fiche mâle coudée M16 surmoulée-5Pins-xxM-PVC | M16-P5-MWD-xxPV-S | M16-P5-MWD-xxPV | 5 |
|
|
| Fiche mâle coudée M16 surmoulée-6 broches-xxM-PVC | M16-P6-MWD-xxPV-S | M16-P6-MWD-xxPV | 6 |
|
|
| Fiche mâle coudée M16 surmoulée-7Pins-xxM-PVC | M16-P7-MWD-xxPV-S | M16-P7-MWD-xxPV | 7 |
|
|
| Fiche mâle coudée M16 surmoulée-8Pins-xxM-PVC | M16-P8-MWD-xxPV-S | M16-P8-MWD-xxPV | 8 |
|
|
| Fiche mâle coudée M16 surmoulée-12Pins-xxM-PVC | M16-P12-MWD-xxPV-S | M16-P12-MWD-xxPV | 12 |
|
|
| Fiche mâle coudée M16 surmoulée-14Pins-xxM-PVC | M16-P14-MWD-xxPV-S | M16-P14-MWD-xxPV | 14 |
|
|
| Fiche mâle coudée M16 surmoulée-16Pins-xxM-PVC | M16-P16-MWD-xxPV-S | M16-P16-MWD-xxPV | 16 |
|
|
| Fiche mâle coudée M16 surmoulée-19Pins-xxM-PVC | M16-P19-MWD-xxPV-S | M16-P19-MWD-xxPV | 19 |
|
|
| Fiche mâle coudée M16 surmoulée-24Pins-xxM-PVC | M16-P24-MWD-xxPV-S | M16-P24-MWD-xxPV | 24 |
|
|
| Fiche mâle coudée M16 surmoulée-5APins-xxM-PVC | M16-P5A-MWD-xxPV-S | M16-PA-MWD-xxPV | 5A |
|
|
| Fiche mâle coudée M16 surmoulée-7APins-xxM-PVC | M16-P7A-MWD-xxPV-S | M16-P7A-MWD-xxPV | 7A |
|
|
| Fiche mâle coudée M16 surmoulée-14APins-xxM-PVC | M16-P14A-MWD-xxPV-S | M16-P14A-MWD-xxPV | 14A |
|
|
*Si vous devez choisir un autre fil, veuillez consulter le service client
Téléchargements
| Catalogue de produits | Manuel de sélection de produits standard européen CAZN |
| Manuel du connecteur de vanne proportionnelle CAZN | Voir |
| Manuel du connecteur du capteur de vibrations CAZN Zhengcheng | Voir |
| CAZN Zhengcheng - Manuel de sélection robuste - H2023-2 | Voir |
| Brochure de sélection de connecteurs étanches en plastique CAZN Zhengcheng-E2024-1 | Voir |
| Manuel de sélection de la série autobloquante CAZN Zhengcheng push-pull T2023-2 | Voir |
| Brochure de sélection de connecteurs standard européen CAZN Zhengcheng-M2023-2 | Voir |
| Prise de signal de réseau industriel CAZN Zhengcheng-RJ45-2023-2 | Voir |
| Connecteur spécial NMEA CAZN Zhengcheng-N2023-1 | Voir |
| Connecteur standard américain CAZN Zhengcheng-26482-MD2023-1 | Voir |
| Prise de signal de réseau industriel CAZN-RJ45-2023-2-version anglaise | Voir |
| CAZN-Connecteur dédié vanne proportionnelle 23-1-Version anglaise | Voir |
| CAZN-Connecteurs pour capteurs de vibrations 23-1-version anglaise | Voir |
CONTACTEZ-NOUS POUR OBTENIR DES ÉCHANTILLONS GRATUITS DE CONNECTEUR
Les produits réguliers peuvent fournir des échantillons gratuits à tester en fonction de vos besoins,
et peuvent également fournir des spécifications et des matériaux personnalisés en fonction de vos besoins particuliers.
