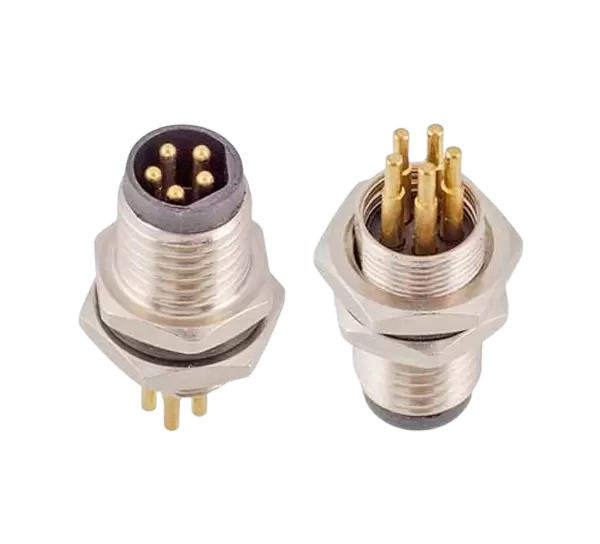

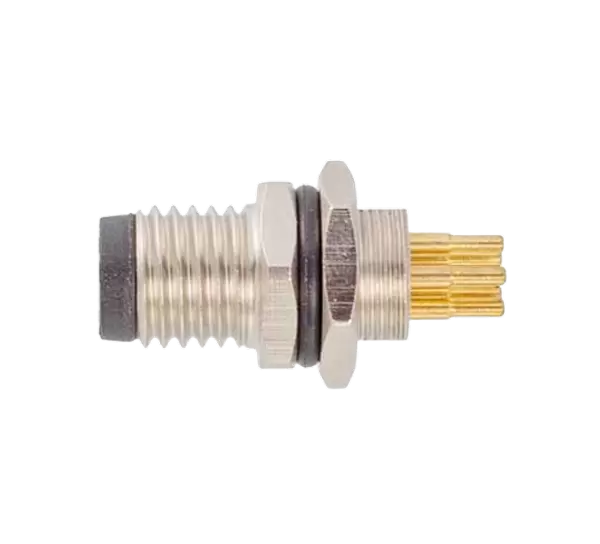

Accueil / Produits / Connecteur circulaire / M8 / Prise mâle M8 à montage frontal (PCB, vis M8*0,5)
M8
Connecteurs standards européens Série M8， Type de structure：Prise à montage avant， Méthode de connexion：PCB， Type de broche：Mâle， Numéro de contacts：3,4,5,6,8 broches, Blindage：Non, Certification：CE,RoHS,UL， Standard : CEI 61076-2-104,
Informations sur le produit
Paramètre mécanique
| Matériau de la coque : | Laiton nickelé |
| Matériau isolant : | PA66 |
| Matériau d'étanchéité : | Résine époxy/caoutchouc |
| Matériel de contact ： | Cuivre phosphore plaqué or/Laiton cuivre plaqué or |
| Matériau de moulage : | TPU/PVC |
| Impédance d'isolation : | ≥100 MΩ |
| Impédance de contact : | ≤5 mΩ |
| Durabilité: | ≥500 cycles |
| Température applicable : | -25 ℃ ~ +80 ℃ |
| Qualité imperméable : | IP65/IP67 |
| Norme d'exécution : | CEI 61076-2-104 |

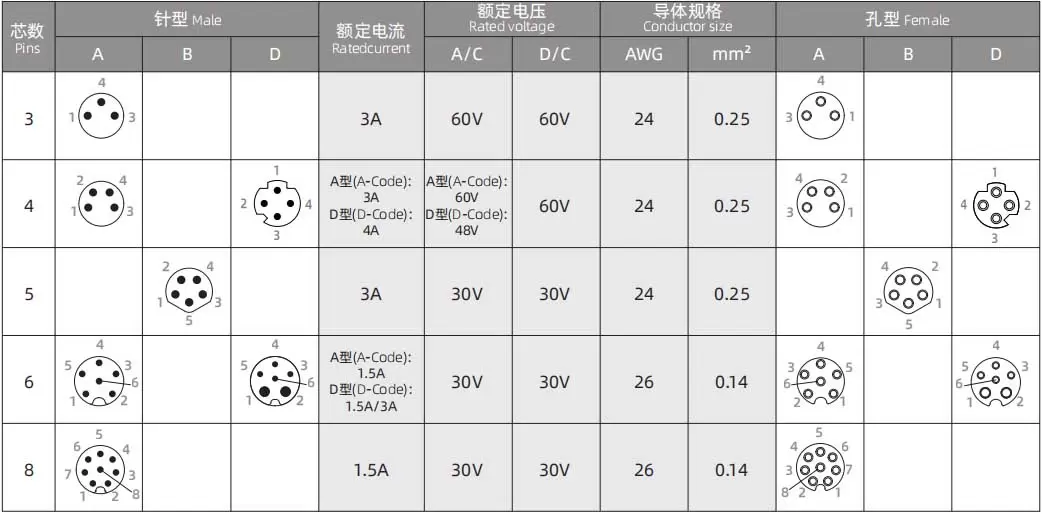

PARAMÈTRES ÉLECTRIQUES
Schéma électrique

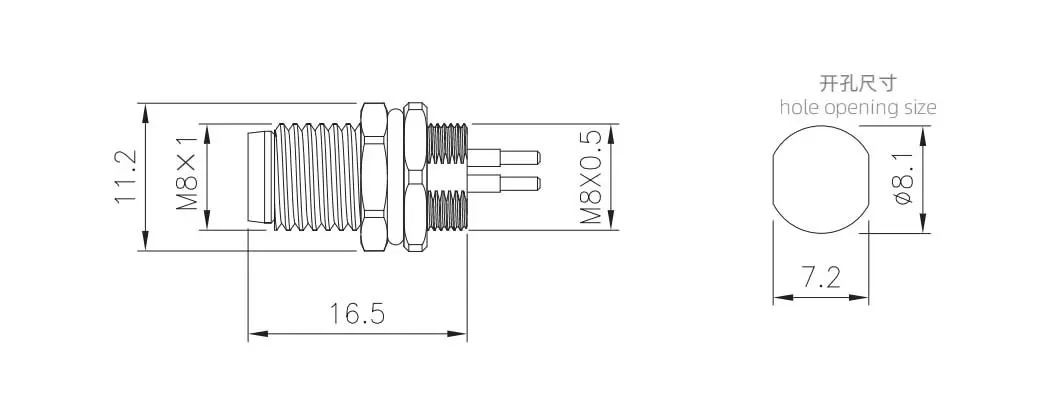

FICHE DE DONNÉES

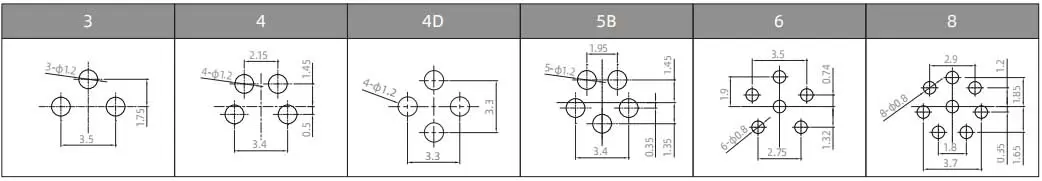

DISPOSITION DES BROCHES DU PCB
Commande de produits
| Nom du produit | Vis | Structure | Épingles | Numéro de produit. | Téléchargement 3D | Téléchargement 2D |
| Prise mâle M8 à montage frontal, broche 3A | M8x0,5 | PCB | 3A | M8-P3A-GPB M8 | ||
| Prise mâle M8 à montage frontal, broche 4A | M8x0,5 | PCB | 4A | M8-P4A-GPB M8 | ||
| Prise mâle M8 à montage frontal, broche 4D | M8x0,5 | PCB | 4D | M8-P4D-GPB M8 | ||
| Prise mâle M8 à montage frontal, broche 5B | M8x0,5 | PCB | 5B | M8-P5B-GPB M8 | ||
| Prise mâle M8 à montage frontal, broche 6A | M8x0,5 | PCB | 6A | M8-P6A-GPB M8 | ||
| Prise mâle M8 à montage frontal, broche 8A | M8x0,5 | PCB | 8A | M8-P8A-GPB M8 |
