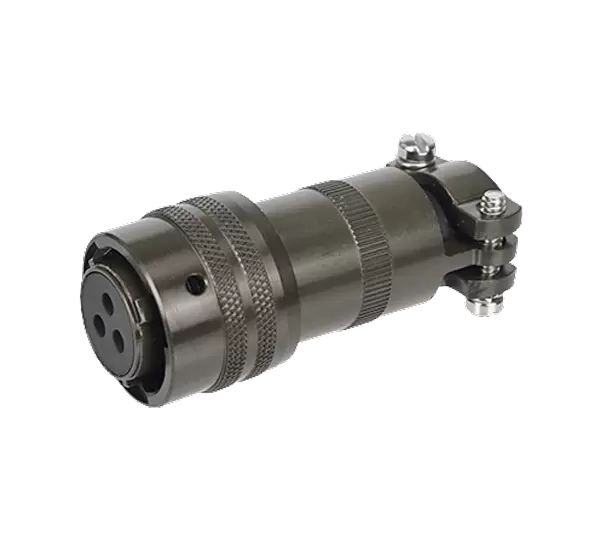

Accueil / Produits / Connecteur MIL / 26482 / Fiche droite MS3116-12-3S (SR)
26482
Série MIL-DTL-26482 I, Type : fiche 3116, Sexe : Femme, Mode de connexion : Soudure, Couplage : : Baïonnette, Broches : 4, 8, 10, 12, 14 broches, Conforme à la norme : MIL-DTL-26482, Certification : CE RoHS,
-
Contact Type:
Informations sur le produit
Paramètre mécanique
Matériau de la coque | Alliage d'aluminium |
Finition de la coque | Revêtement de chromate vert olive sur |
Finition alternative de la coque | Noir sur zingage (RoHs) |
Isolant et passe-fils | Caoutchouc synthétique |
Contacts | Alliage de cuivre |
Contacts Terminer | Plaque d'or |
Température ambiante | -55 ℃ ~ +125 ℃ |
Cycles d'accouplement | ≥ 500 cycles |
Pression de l'eau | 48 heures dans 6 pieds selon MIL-DTL-26482 3.6.14 |
Humidité | 20 jours, 50 à 90 % d'humidité selon MIL-DTL-26482 3.6.25 |
Brouillard salin | Les connecteurs non connectés et les capots de protection répondent à une exposition de 48 heures selon EIA364.26 et MIL-DTL-26482 3.6.19. |
Vibration | 10 μs maximum à une discontinuité de 10 à 2 000 Hz (15 g) selon EIA364.28 et MIL-DTL-26482 3.6.21 |
Choc | Durée de 50 g/11 ms. Trois axes principaux, discontinuité maximale de 10 μs selon EIA364.27 et MIL-DTL-26482 3.6.23. |

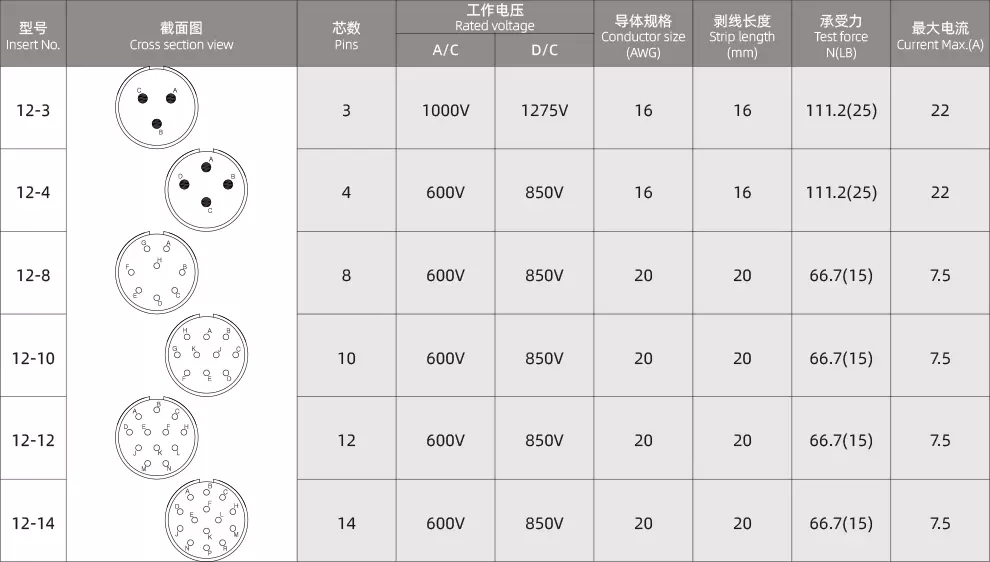

C12-PARAMÈTRES ÉLECTRIQUES

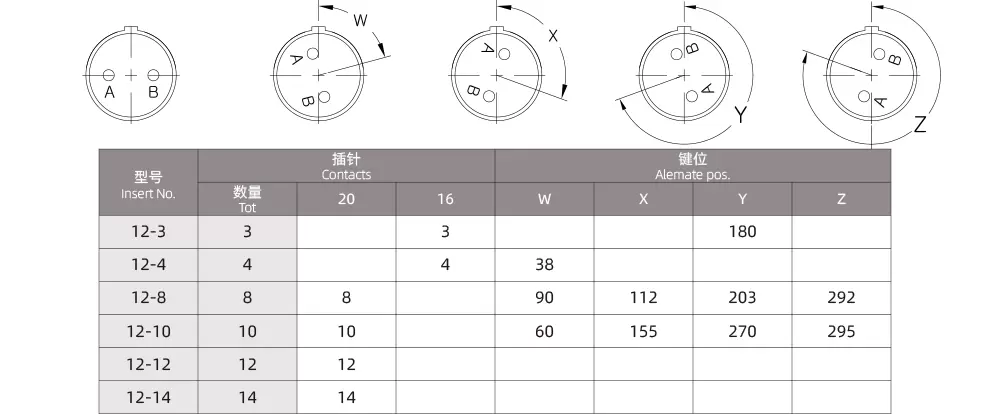

TABLEAU C12-KEYMAP
Schéma électrique

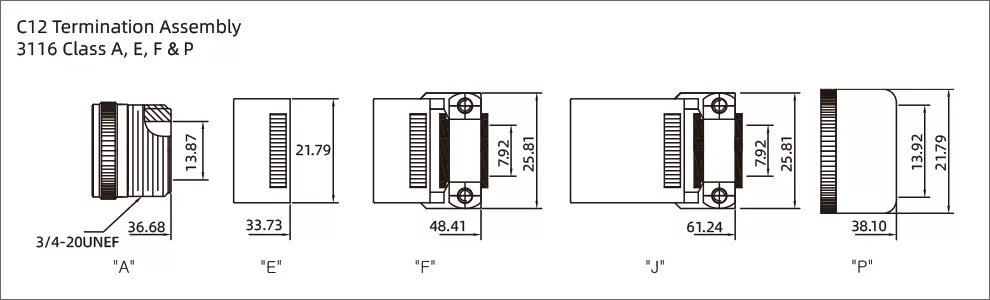

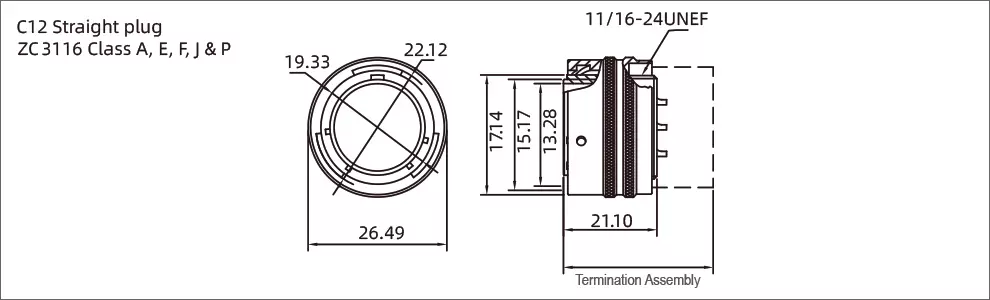

C12-DESSIN DIMENSIONNEL
Commande de produits
Nom du produit | Type de connecteur | Type de contact | Nom du modèle | Téléchargement 3D | Téléchargement 2D |
Prise droite | 12-3 | Contact à broche | ZC3116A12-3P | ||
Prise droite | 12-4 | Contact à broche | ZC3116A12-4P | ||
Prise droite | 12-8 | Contact à broche | ZC3116A12-8P | ||
Prise droite | 12-10 | Contact à broche | ZC3116A12-10P | ||
Prise droite | 12-12 | Contact à broche | ZC3116A12-12P | ||
Prise droite | 12-14 | Contact à broche | ZC3116A12-14P | ||
Prise droite | 12-3 | Contact de prise | ZC3116A12-3S | ||
Prise droite | 12-4 | Contact de prise | ZC3116A12-4S | ||
Prise droite | 12-8 | Contact de prise | ZC3116A12-8S | ||
Prise droite | 12-10 | Contact de prise | ZC3116A12-10S | ||
Prise droite | 12-12 | Contact de prise | ZC3116A12-12S | ||
Prise droite |
12-14 | Contact de prise |
ZC3116A12-14S |
Remarque : par défaut, classe A et marron olive plaqué cadmié. Si vous avez besoin d'autres styles, veuillez consulter le service client.
