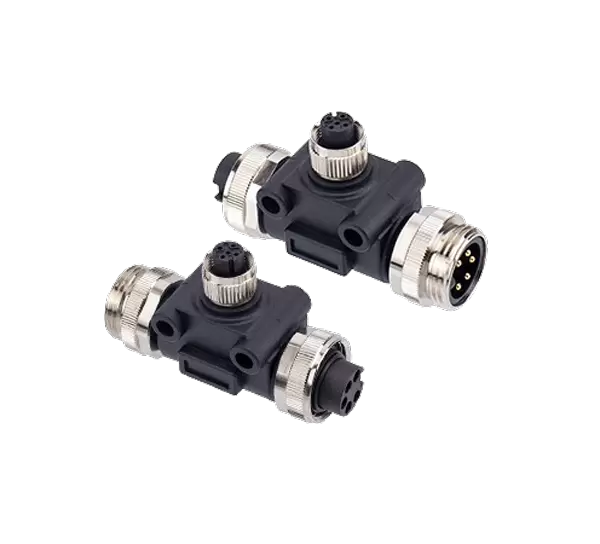

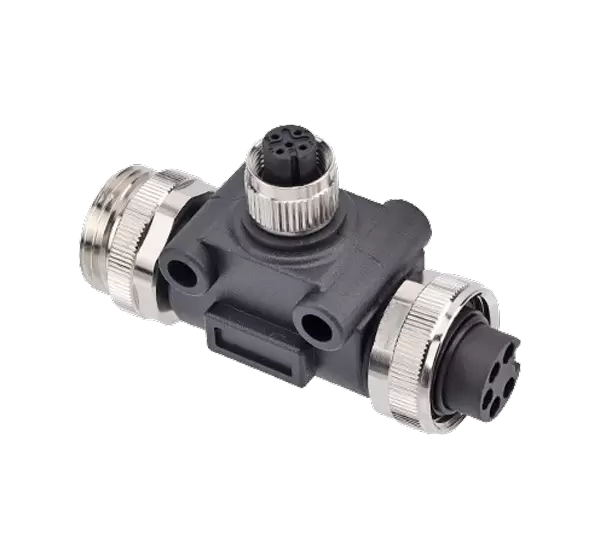

Accueil / Produits / Connecteur circulaire / 7/8 / Adaptateur de type T 7/8 (7/8-M12, PSS)
7/8
Connecteur standard européen série 7/8 Type de structure : Adaptateur de type T 7/8 à M12 Type d'interface : Type PSS Nombre de contacts : 3, 4, 5 broches Bouclier : Non Certification : CE, RoHS,UL,
Informations sur le produit
PARAMÈTRES MÉCANIQUES
| Matériau de la coque : | Laiton nickelé/Alliage de zinc nickelé/PA+GF |
| Matériau isolant : | PA+GF/TPU |
| Matériau d'étanchéité : | Résine époxy/caoutchouc |
| Matériel de contact ： | Laiton/Cuivre Phosphore plaqué or |
| Qualité imperméable : | IP65/IP67 |
| Impédance d'isolation : | ≥100 mΩ |
| Impédance de contact : | ≤5 mΩ |
| Durabilité: | ≥500 cycles |
| Température applicable : | -25 ℃ ~ +80 ℃ |
| Norme d'exécution : | CEI 61076-2-101 |

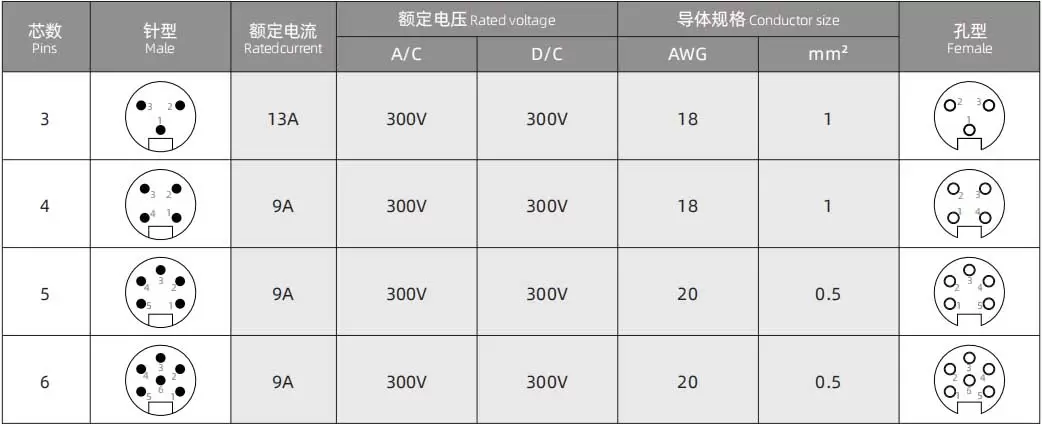

7/8 PARAMÈTRES ÉLECTRIQUES
Schéma électrique

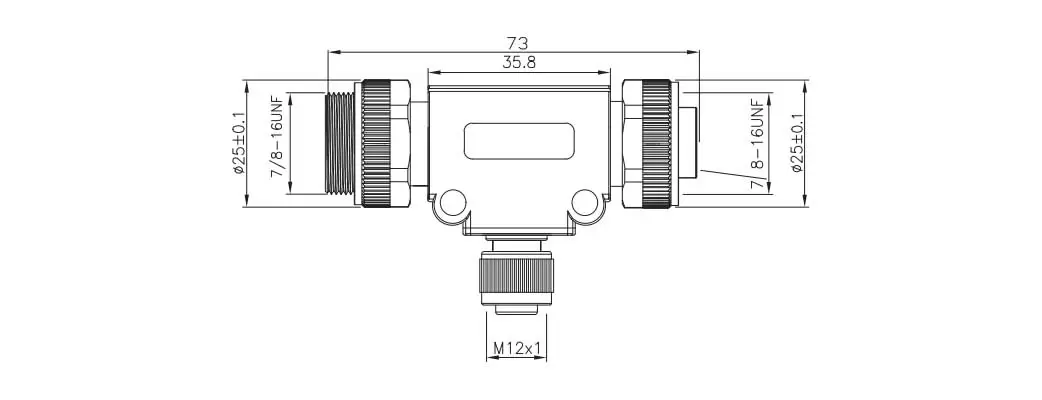

FICHE DE DONNÉES

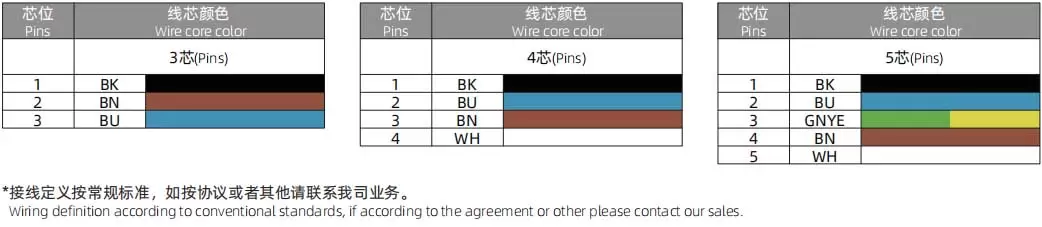

DÉFINITION DES FILS 7/8
Commande de produits
| Nom du produit | Numéro de pièce. | Épingles | Téléchargement 3D | Téléchargement 2D |
| Adaptateur de type T 7/8 vers type M12-3Pin A-Code-PSS | 7/8-T-P3/S3/M12-S3A | 3 | ||
| Adaptateur de type T 7/8 vers type M12-4Pin A-Code-PSS | 7/8-T-P4/S4/M12-S4A | 4 | ||
| Adaptateur de type T 7/8 vers type M12-5 broches A-Code-PSS | 7/8-T-P5/S5/M12-S5A | 5 |
|
|
