CAZN | Guide de sélection des connecteurs étanches 7/8

Le connecteur circulaire CAZN 7/8, doté d'un diamètre de 7/8 pouces et d'un filetage 7/8-16UNF, est un connecteur de qualité industrielle spécialement conçu pour la transmission de puissance moyenne à élevée et la transmission combinée de puissance et de signal dans les applications d'automatisation industrielle. Ses principaux avantages incluent une capacité de courant élevée de 8 à 13 A, une tension nominale de 300 V, une forte résistance aux vibrations grâce au verrouillage fileté et une protection IP67. Le connecteur est largement utilisé dans la production d'énergie éolienne, les trains à grande vitesse, la fabrication automobile, les transports intelligents, la fabrication intelligente et d'autres applications industrielles.

Le connecteur CAZN 7/8 est compatible avec les grandes marques internationales et prend en charge les interfaces standard NMEA 2000 . Les configurations disponibles incluent des versions à 3, 4, 5 et 6 broches , un montage sur panneau avant ou arrière, une connexion par fil à souder ou PCB et des options de protection IP65/IP67. La série respecte les exigences de la norme CEI 61076-2-101 et est conçue pour répondre aux exigences de compatibilité NMEA 2000.

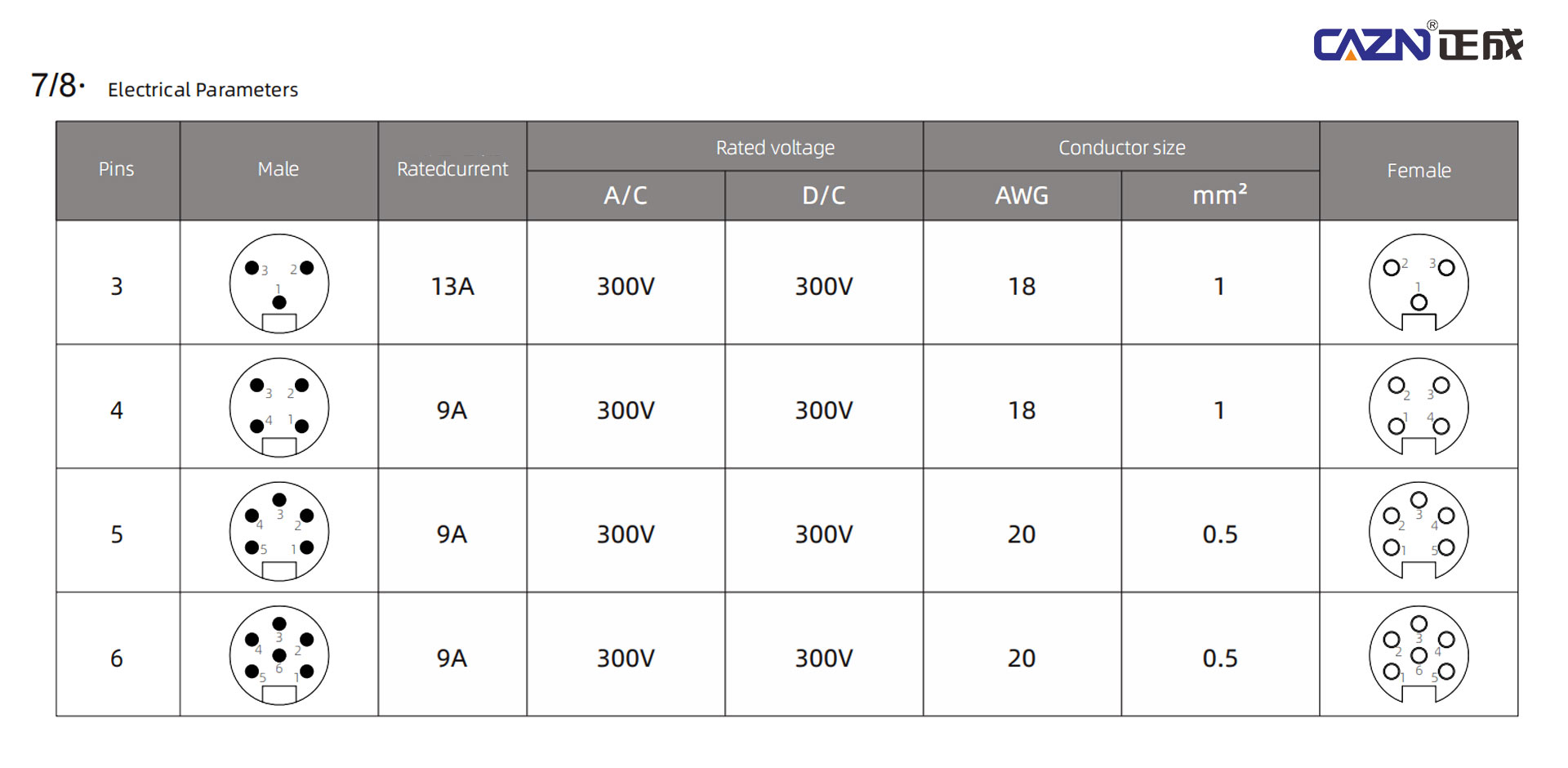

Sélection par exigences de transmission : nombre de broches

Le nombre de broches détermine directement les fonctions que le connecteur peut prendre en charge. La sélection doit donc être basée sur les besoins réels en puissance et en signal de l'équipement.

3 broches (2P+PE) : préféré pour la transmission de puissance

La configuration à 3 broches est principalement conçue pour la transmission de puissance et convient aux applications d'alimentation standard nécessitant des connexions sous tension, neutre et à la terre de protection. Les applications typiques incluent les moteurs, les actionneurs et les alimentations de base pour capteurs de petite et moyenne taille. Avec un courant nominal maximum de 13 A, la configuration à 3 broches offre la capacité de courant la plus élevée de la série.

4 broches : alimentation + circuit auxiliaire ou signal de commande

La configuration à 4 broches convient aux applications nécessitant une transmission de puissance avec un petit nombre de circuits auxiliaires ou de signaux de commande. Les applications typiques incluent les actionneurs nécessitant une alimentation auxiliaire ou de simples signaux de retour.

5 broches : alimentation et communication intégrées

La configuration à 5 broches convient aux applications nécessitant une transmission simultanée d'alimentation et de communication. Les applications typiques incluent les dispositifs de bus de terrain utilisant des protocoles tels que DeviceNet et CANopen, où des broches spécifiques peuvent être attribuées à des signaux de communication tels que CAN_H et CAN_L tout en les gardant séparées des connexions d'alimentation.

6 broches : applications de contrôle complexes

La configuration à 6 broches est conçue pour les exigences de contrôle plus complexes où plusieurs signaux de retour ou circuits de contrôle doivent être transmis via un seul connecteur. Il convient aux actionneurs sophistiqués et autres équipements dotés de plusieurs interfaces de signaux.

Sélection par méthode de montage et structure de connecteur

La position de montage, la direction de sortie du câble et la méthode de câblage doivent être prises en compte en fonction de la structure de l'équipement et de l'environnement d'installation.

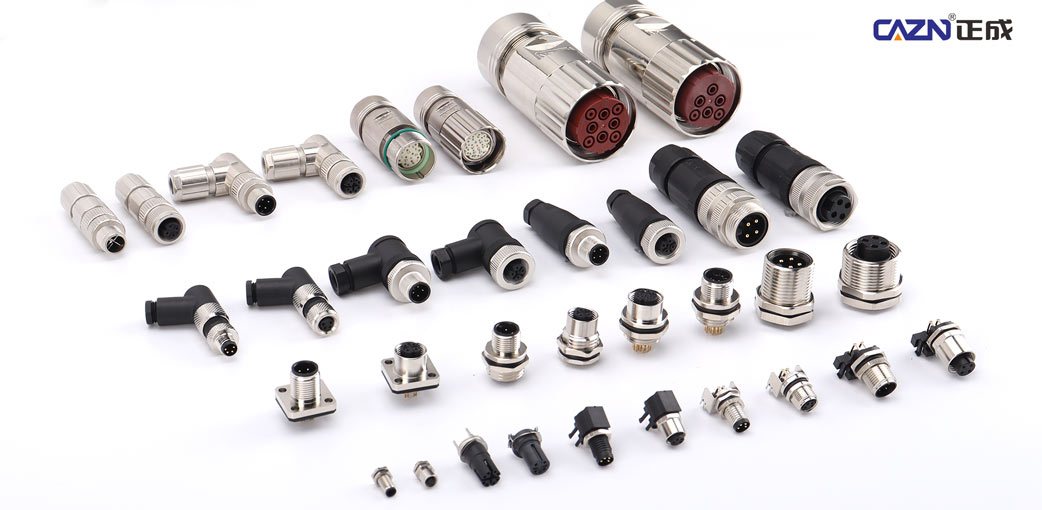

Position de montage : monté sur panneau, câblé sur site ou prémoulé

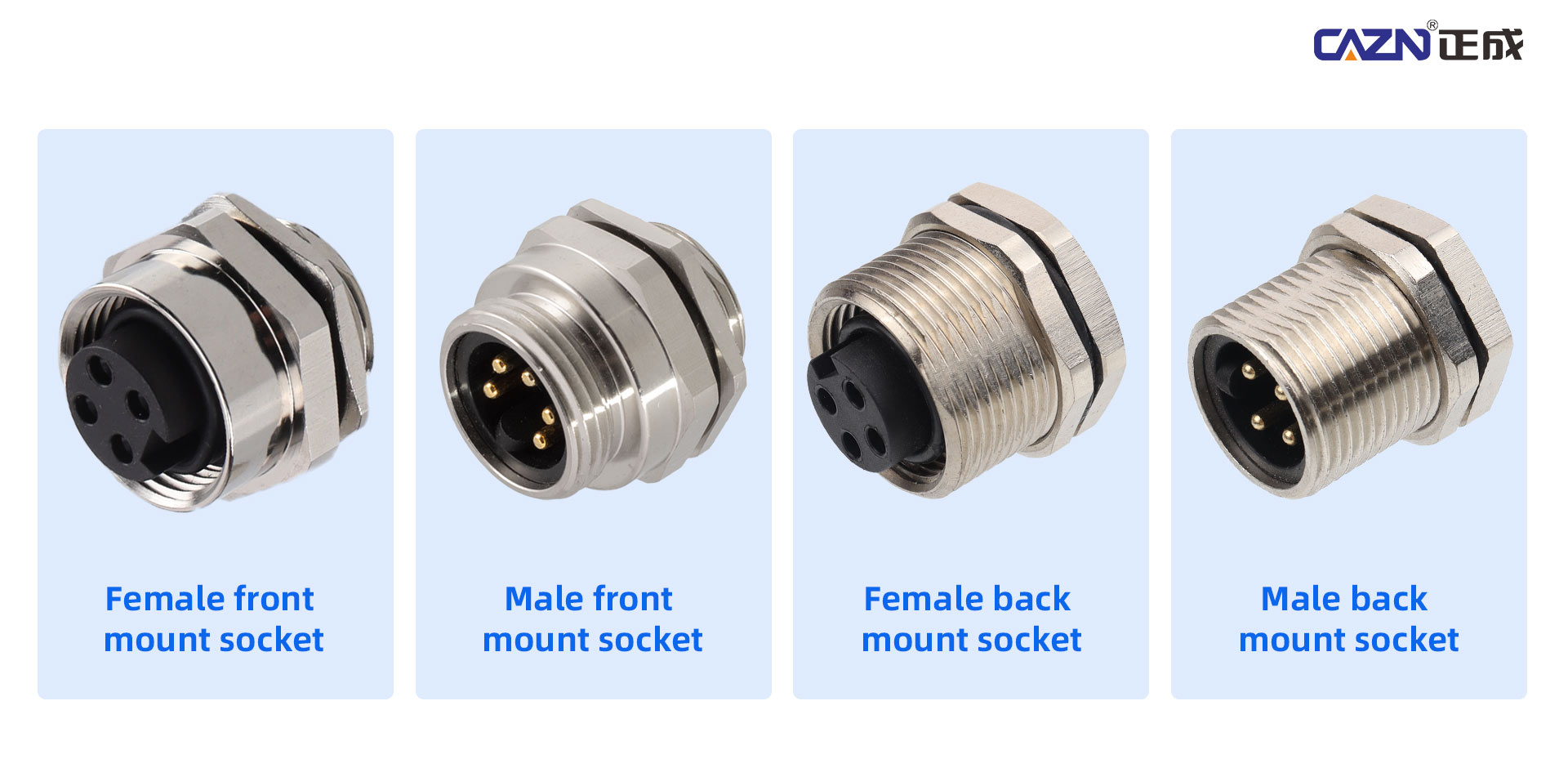

Pour les corps d'équipement et les armoires de commande, les connecteurs montés sur panneau peuvent être installés depuis l'avant ou l'arrière du panneau et conviennent aux armoires de commande, aux boîtiers d'E/S et à d'autres équipements fixes.

Pour le câblage temporaire sur site, les modifications d'équipement ou les connexions d'extrémité d'équipement, les versions câblées sur site telles que les configurations droites et à angle droit offrent une plus grande flexibilité d'installation et peuvent prendre en charge le câblage par bornes à vis.

Pour la production en grand volume, les assemblages de câbles prémoulés intègrent le connecteur et le câble par moulage par injection, réduisant ainsi les opérations de câblage sur site et améliorant la cohérence de la production.

Angle de sortie du câble : droit ou angle droit de 90°

Pour le routage droit des câbles, un connecteur droit peut contribuer à minimiser l'espace d'installation axiale.

Lorsque les câbles doivent sortir par des parois latérales, des coins ou des espaces confinés, un connecteur à angle droit de 90° peut offrir une meilleure flexibilité de routage et réduire les interférences avec les composants environnants.

Méthode de câblage : fil à souder ou type à vis

Les versions à fil de soudure utilisent des méthodes de sertissage ou de brasage pour établir une connexion électrique sécurisée et conviennent aux équipements fixes et aux installations permanentes.

Les versions à vis permettent un câblage sur site sans équipement de soudure, ce qui les rend adaptées à l'installation sur site, à la modification de l'équipement et aux exigences de câblage flexibles.

Sélection en fonction des exigences de protection de l'environnement

L'environnement d'exploitation est un facteur critique lors de la sélection d'un connecteur étanche.

Environnements industriels standards

Pour les environnements intérieurs secs sans forte exposition corrosive, la protection IP65 ou IP67 est généralement suffisante pour assurer la protection contre la poussière et la résistance aux projections d'eau.

Environnements industriels difficiles

Pour les installations extérieures, les environnements humides, les zones de production poussiéreuses, les conditions huileuses ou les applications nécessitant des lavages fréquents, une protection IP67 ou supérieure doit être envisagée. IP67 offre une protection complète contre la poussière et une résistance à l'immersion temporaire. IP68 est plus adapté aux applications impliquant une exposition prolongée à l'eau ou une immersion continue, sous réserve des conditions de test spécifiées par le fabricant.

Environnements à hautes vibrations

Les applications telles que les machines d'estampage, les joints robotisés et les AGV nécessitent une connexion mécanique sécurisée. Une structure de verrouillage filetée 7/8-16UNF offre un engagement mécanique serré qui aide à empêcher le desserrage sous des vibrations répétées. Pour ces applications, les connecteurs filetés à verrouillage sont préférables aux simples structures à encliquetage.

Sélection par matériau de câble et de boîtier

Le matériau du câble et le matériau du boîtier du connecteur doivent être sélectionnés en fonction de l'environnement d'exploitation et des exigences de mouvement.

Gaine de câble

Pour les applications intérieures standard, le câble PVC constitue une solution rentable avec une bonne flexibilité.

Pour les applications impliquant des flexions fréquentes, une exposition à l'huile ou un mouvement continu, telles que les AGV et les bras robotiques, le câble PUR est généralement plus adapté en raison de sa résistance à l'abrasion, de ses performances de flexion et de sa résistance à la traction améliorées.

Matériau du boîtier

Pour les environnements industriels conventionnels, les plastiques techniques tels que le nylon PA ou d'autres boîtiers en plastique peuvent offrir une combinaison appropriée d'isolation, de performances mécaniques et de rentabilité.

Pour les applications nécessitant une résistance aux chocs, à la corrosion ou un blindage électromagnétique plus élevés, les boîtiers métalliques, tels que le laiton nickelé, peuvent fournir une protection mécanique et des performances de blindage supplémentaires.

Configurations recommandées pour différentes applications

Pour les applications d'alimentation pure, telles que la distribution d'énergie sur les lignes de production et les systèmes d'entraînement de moteur, une configuration IP67 à 3 broches est recommandée, avec un connecteur droit ou un assemblage de câbles prémoulés en fonction des exigences d'installation.

Pour la transmission combinée de puissance et de signal, comme les modules de bus de terrain et les systèmes d'E/S distribuées, une configuration IP67 à 5 broches est recommandée. Un connecteur droit ou à angle droit peut être sélectionné en fonction de l'espace d'installation disponible, tandis que le câble PUR convient aux applications impliquant des mouvements ou des flexions fréquentes.

Pour les environnements extérieurs ou difficiles, y compris les systèmes de stockage d'énergie photovoltaïque, les stations de recharge extérieures et les machines portuaires, une configuration IP68 à 3 ou 5 broches peut être envisagée avec un câble PUR et une structure de verrouillage filetée.

Série CAZN 7/8 et exemples de modèles

La série de connecteurs 7/8 aux normes européennes CAZN comprend plusieurs configurations conçues pour différents nombres de broches et exigences structurelles.

Les modèles représentatifs incluent : 7/8-P3-GWB P13, 7/8-P4-GWB P13, 7/8-P5-GWB P13, 7/8-P6-GWB P13.

En général, la désignation numérique dans le modèle correspond au nombre de broches et à la configuration structurelle. Les spécifications exactes doivent être confirmées par rapport aux exigences électriques, mécaniques et environnementales de l'équipement avant de passer commande.

Points clés pour le remplacement de la marque internationale

La série de connecteurs CAZN 7/8 est conçue pour fournir des options de remplacement compatibles pour les grandes marques internationales, notamment Phoenix Contact, Amphénol, TE Connectivity et Binder.

La conception de remplacement se concentre sur la correspondance avec les principales exigences d'interface mécanique et électrique, y compris les dimensions des connecteurs et les configurations des broches. Pour les applications compatibles, l'équipement existant peut ne pas nécessiter de modifications à l'ouverture de montage d'origine.

Lors de la sélection d'un connecteur de remplacement CAZN pour un produit importé, les trois paramètres les plus importants à vérifier en premier sont le nombre de broches, la méthode de montage et l'indice de protection. Ces paramètres peuvent rapidement affiner le modèle CAZN approprié.

Cependant, avant le remplacement final, les caractéristiques électriques complètes du connecteur d'origine, les spécifications du filetage, l'affectation des broches, la configuration des câbles, les dimensions de montage et les exigences environnementales doivent également être vérifiées pour garantir une compatibilité totale du système.

Choisir le bon connecteur étanche CAZN 7/8

Le bon connecteur étanche CAZN 7/8 doit être sélectionné en fonction de la combinaison réelle des exigences d'alimentation, des exigences de signal, de la structure d'installation, des conditions environnementales, du mouvement du câble et des contraintes mécaniques.

Un connecteur à 3 broches convient généralement à une transmission de puissance simple, tandis que les configurations à 5 et 6 broches offrent une plus grande flexibilité pour les applications combinées d'alimentation, de communication et de contrôle. IP67 est bien adapté à de nombreux environnements industriels, tandis que IP68 peut être envisagé pour les applications impliquant une exposition à l'eau plus sévère.

Avec sa connexion filetée 7/8-16UNF, son intensité nominale de 8 à 13 A, sa tension nominale de 300 V, ses configurations à broches multiples et ses options de protection IP65/IP67, la série CAZN 7/8 fournit une plate-forme de connexion flexible pour l'automatisation industrielle, la fabrication intelligente, le transport, l'énergie et d'autres applications exigeantes.
