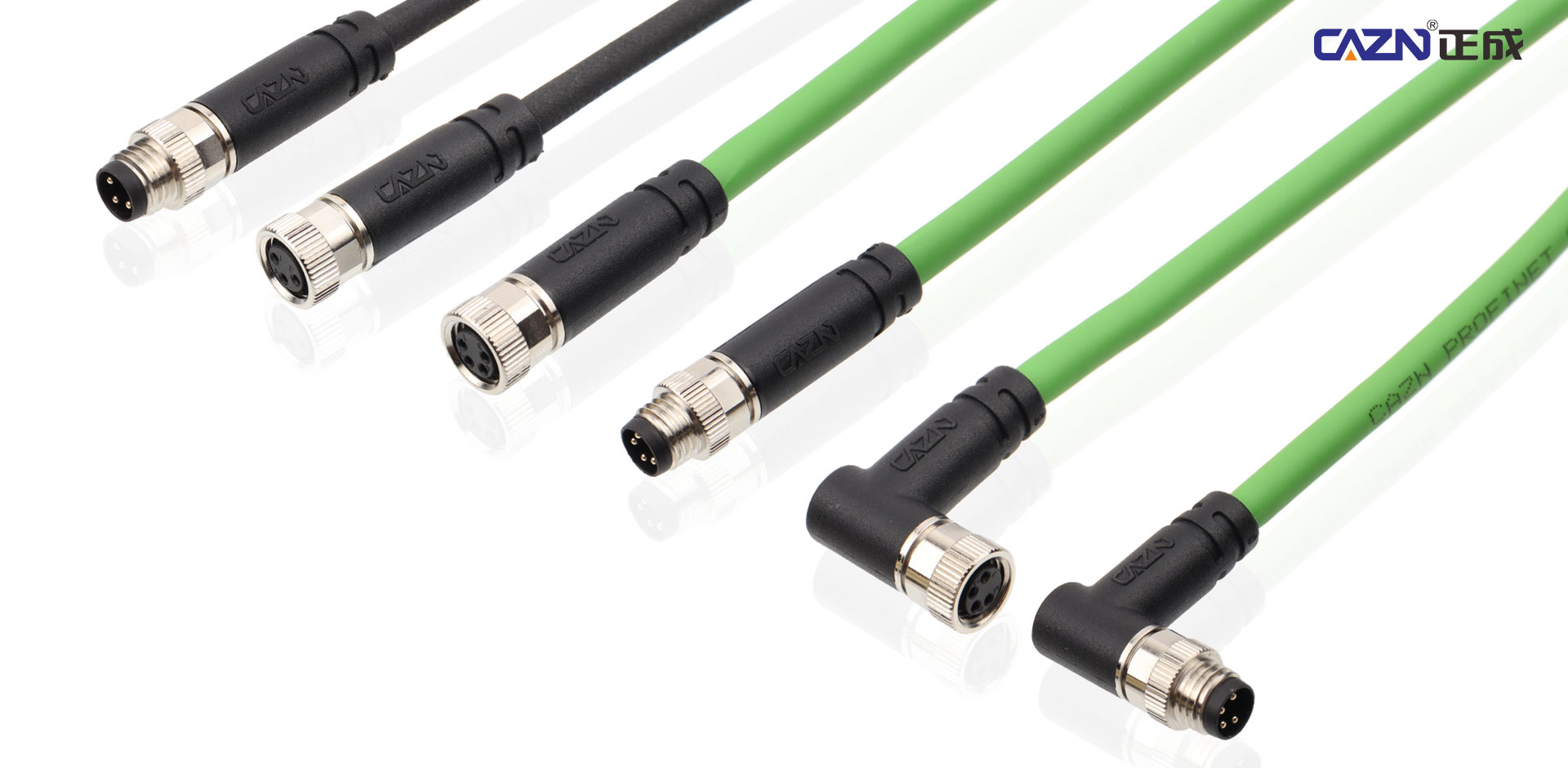

Connecteur CAZN M8 : verrouillage anti-vibration pour environnements difficiles

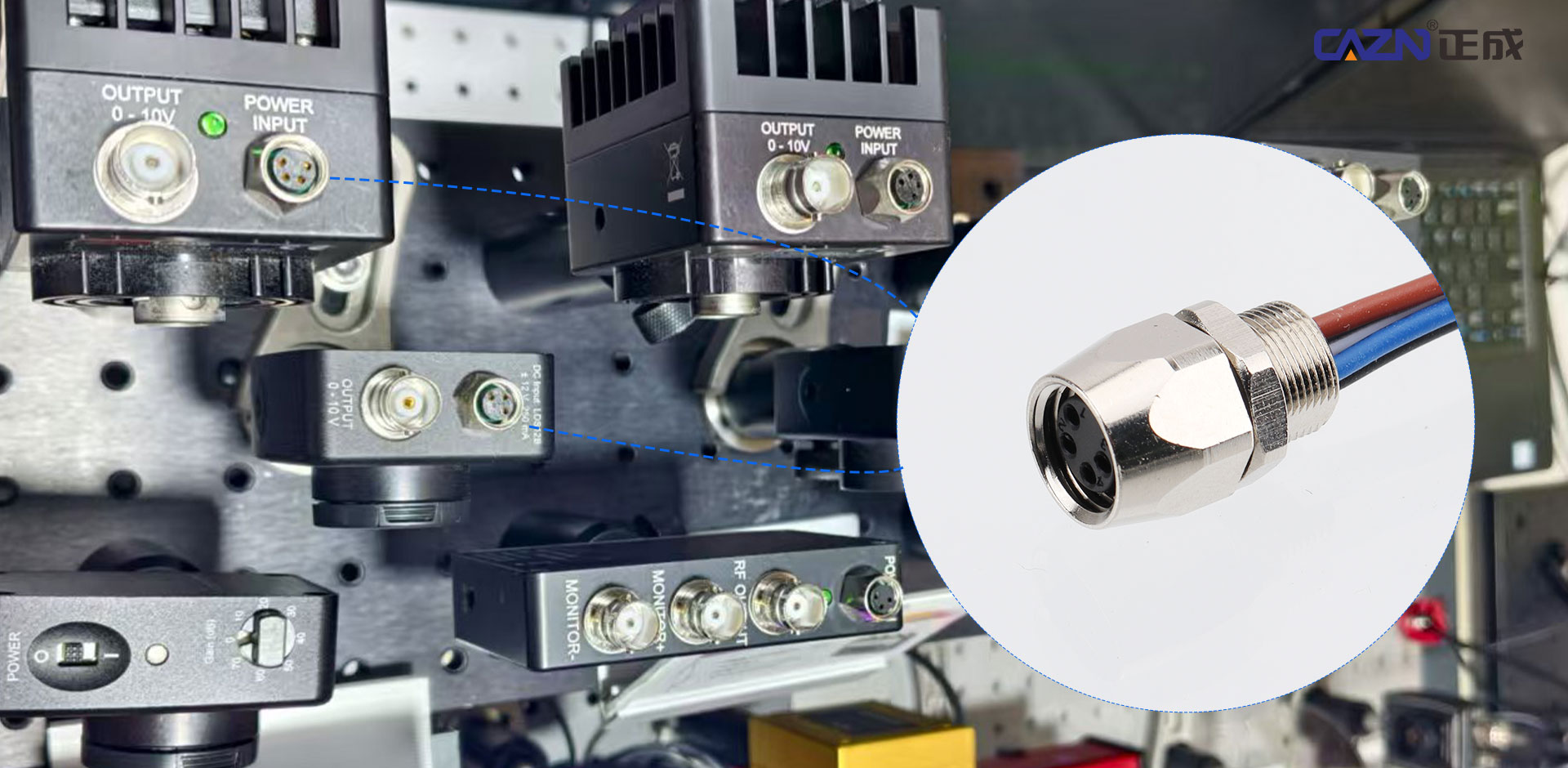

Dans l'automatisation industrielle, les équipements intelligents et les nouvelles applications énergétiques, les connecteurs M8 servent d'interfaces de connexion critiques entre les capteurs, les actionneurs et les armoires de commande. Ils sont fréquemment exposés à des vibrations à haute fréquence, à des cycles thermiques, à une contamination par l'huile et à d'autres conditions de fonctionnement exigeantes. Les connecteurs traditionnels peuvent subir un desserrage de filetage, une résistance de contact instable ou même une interruption du signal lors d'un fonctionnement à long terme, ce qui peut entraîner des pannes d'équipement et des arrêts de production imprévus. Avec plus d'une décennie d'expérience dans la connectivité industrielle, CAZN a développé un mécanisme de verrouillage anti-vibration et anti-desserrage amélioré pour les connecteurs M8. Grâce à une innovation structurelle et à des tests de fiabilité rigoureux, la solution est conçue pour fournir une connectivité miniature hautement stable pour les applications industrielles exigeantes.

Défis de l'industrie : pourquoi les connecteurs M8 traditionnels échouent dans des conditions difficiles

Dans les environnements typiques à fortes vibrations tels que les machines-outils CNC, les AGV, les robots mobiles et les systèmes de surveillance photovoltaïques extérieurs, les défaillances des connecteurs M8 conventionnels sont généralement concentrées dans trois domaines critiques.

Premièrement, les structures classiques à un seul fil peuvent subir un mouvement relatif microscopique entre les fils correspondants sous une vibration continue supérieure à 2 000 Hz. Après 3 000 heures de fonctionnement, le taux de desserrage peut atteindre 17 %, entraînant potentiellement des interruptions de transmission du signal.

Deuxièmement, les bagues d'étanchéité conventionnelles peuvent durcir et rétrécir à des températures aussi basses que -40 °C, réduisant ainsi les performances d'étanchéité. Une fois que l'humidité pénètre dans le connecteur, une oxydation des contacts peut se produire, provoquant une augmentation de la résistance de contact de 5 mΩ à plus de 50 mΩ, ce qui peut entraîner une surchauffe de l'interface et une transmission de puissance instable.

Troisièmement, les conceptions infaillibles traditionnelles reposent souvent sur une seule rainure de clavette pour le positionnement. Dans des environnements de câblage sur site complexes, cela peut entraîner un accouplement partiel. Lorsque le connecteur n'est pas complètement verrouillé, sa résistance aux vibrations peut diminuer jusqu'à 70 %.

Ces problématiques interpellent depuis longtemps les équipes de maintenance industrielle. Selon les statistiques de l'industrie, les temps d'arrêt imprévus causés par le desserrage des connecteurs peuvent entraîner des pertes annuelles supérieures à 800 000 RMB par ligne de production en moyenne. En conséquence, les solutions de connexion anti-vibrations et anti-desserrage hautement fiables sont devenues de plus en plus importantes pour les applications de fabrication intelligente.

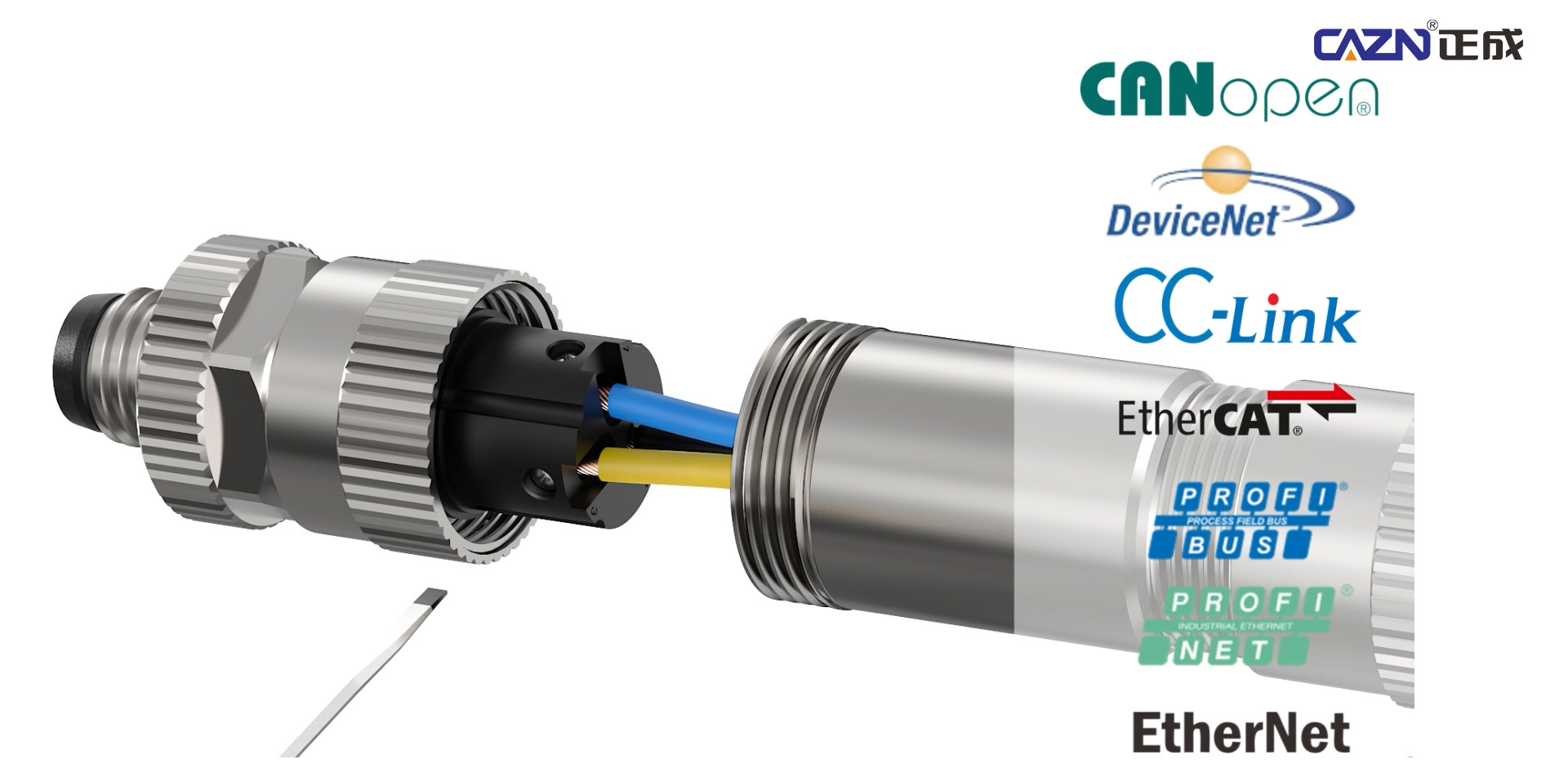

Technologie de base de CAZN : triple mécanisme de verrouillage

Pour relever ces défis courants de l'industrie, CAZN a mis à profit plus d'une décennie d'expérience dans la connectivité industrielle pour développer un mécanisme de triple verrouillage avancé combinant le verrouillage du filetage, le verrouillage de la bague de retenue et l'engagement de l'extrémité. La structure est conçue pour empêcher le desserrage à sa source mécanique.

Conception de filetage trapézoïdal de haute précision

CAZN remplace les filetages métriques conventionnels par une structure de filetage trapézoïdal optimisée. L'angle du flanc du filetage est contrôlé à 30°, tandis qu'un traitement de surface par micro-oxydation est appliqué pour améliorer les caractéristiques de friction.

Cette conception augmente la friction d'engagement du filetage d'environ 60 %, améliorant considérablement la capacité d'auto-verrouillage de la connexion filetée sous vibration continue et réduisant le risque de desserrage en rotation.

Verrouillage à anneau de retenue élastique intégré

Un anneau de retenue élastique est intégré à l'extrémité correspondante du connecteur.

Lorsque le connecteur est serré à la plage de couple prédéfinie de 0,8 à 1,2 N·m, la bague de retenue s'engage automatiquement dans la rainure correspondante, créant une double structure de verrouillage mécanique combinant le filetage et la bague de retenue.

Même dans des conditions d'impact sévères, le mécanisme de verrouillage mécanique supplémentaire aide à empêcher la rotation inverse du raccord fileté et minimise le risque de desserrage.

Engagement dentelé à l'extrémité

CAZN intègre également une structure d'engagement annulaire dentelée sur les faces d'extrémité correspondantes.

Après l'accouplement, les surfaces dentelées s'engagent complètement, aidant à éliminer les petits mouvements axiaux et radiaux.

Combinée à une bague d'étanchéité FKM double couche, la structure assure un engagement mécanique sécurisé tout en conservant les performances d'étanchéité de l'extrémité, répondant à la fois aux exigences de résistance aux vibrations et de protection contre la pénétration d'eau.

Structure de contact optimisée pour des performances électriques stables

CAZN a également optimisé la structure de contact interne pour améliorer la fiabilité électrique sous vibration.

Le connecteur utilise des broches plaquées or, chaque broche individuelle intégrant 12 éléments à ressort de contact indépendants.

Cette structure permet de maintenir un contact électrique stable même en cas de vibration.

La résistance de contact reste à ≤5 mΩ, réduisant ainsi le risque de fluctuations du signal, d'échauffement anormal et de transmission de puissance instable au niveau de l'interface du connecteur.

Tests de fiabilité complets : définir la performance industrielle grâce aux données

Chaque connecteur CAZN M8 équipé du triple mécanisme de verrouillage doit subir des tests de fiabilité complets avant la livraison.

Test de vibration continue de 1 000 heures

Le connecteur est soumis à un test de vibration composite entre 10 et 2 000 Hz avec une amplitude de 0,35 mm pendant 1 000 heures continues.

Le taux de desserrage du fil mesuré est de 0, tandis que la fluctuation de la résistance de contact reste inférieure à 0,5 mΩ.

Cela dépasse la durée des tests industriels de 500 heures couramment utilisée et fournit une vérification supplémentaire de la résistance aux vibrations à long terme.

Test de cyclage thermique de -40°C à +80°C

Le connecteur subit 100 cycles de température élevée-basse entre -40°C et +80°C.

Après test, le taux d'atténuation du couple de verrouillage reste inférieur à 8 %, tandis que les bagues d'étanchéité ne présentent aucun durcissement ni fissuration.

Le connecteur continue de maintenir ses performances de protection IP67 après un cycle thermique.

Test d'accouplement mécanique à 500 cycles

Le connecteur effectue 500 cycles complets d'accouplement et de désaccouplement.

Après les tests, la structure de verrouillage ne présente aucune usure significative et la bague de retenue conserve ses performances mécaniques sans rupture par fatigue.

Le taux de rétention des performances anti-desserrage reste à 100 %, offrant une durée de vie mécanique considérablement prolongée par rapport aux connecteurs M8 industriels conventionnels.

Test de vieillissement sous charge de 1 000 cycles

Sous un courant nominal de 3 A, le connecteur effectue 1 000 cycles d'accouplement et de désaccouplement lorsqu'il est sous tension.

Aucune érosion significative de l'arc n'est observée sur les contacts et la résistance de contact reste constamment inférieure à 5 mΩ.

Cela permet de réduire le risque d’échauffement excessif de l’interface et d’instabilité électrique dans des conditions de fonctionnement à charge plus élevée.

Contrôle qualité traçable

La série de connecteurs CAZN M8 a passé les certifications du système de gestion de la qualité ISO 9001 et IATF 16949.

Tous les processus de test sont enregistrés numériquement et traçables.

Chaque produit se voit attribuer un code d'identification unique, permettant aux clients d'accéder à ses données complètes de test et de qualité.

Le taux de défauts est contrôlé en dessous de 0,02 %, garantissant une qualité constante pour les applications industrielles nécessitant un fonctionnement stable à long terme.

Conçu pour les applications industrielles exigeantes

De l'innovation structurelle à la vérification complète de la fiabilité, CAZN développe sa technologie de connecteurs autour de conditions de fonctionnement industrielles réelles.

Le mécanisme de verrouillage anti-vibration et anti-desserrage M8 amélioré est conçu pour comparer et fournir des alternatives compatibles aux grandes marques internationales de connecteurs telles que Phoenix Contact, Weidmüller et HARTING, tout en offrant des avantages ciblés en matière de fiabilité anti-desserrage et d'adaptabilité aux environnements difficiles.

Avec un investissement continu dans la technologie de connectivité industrielle, CAZN s'engage à fournir des solutions de connexion stables et rentables pour la fabrication intelligente, en aidant ses clients à améliorer la fiabilité des équipements, à réduire les coûts de maintenance et à renforcer la résilience des chaînes d'approvisionnement industrielles.
