Le connecteur Ethernet CAZN M8-D Code (IEC 61076-2-114) est une solution de connectivité miniature Ethernet industrielle 100 Mbps conçue pour les applications PROFINET, EtherCAT et EtherNet/IP. Il répond au besoin d'accès au réseau dans les équipements d'automatisation à espace limité et les nœuds de terrain densément distribués. Par rapport aux connecteurs M12-D, la solution M8-D réduit l'encombrement du connecteur d'environ 30 %. Il est doté d'un verrouillage fileté, d'une protection IP67 et d'un blindage à 360° pour une résistance améliorée aux vibrations et aux interférences électromagnétiques, avec des débits de transmission de données allant jusqu'à 100 Mbit/s.

Pourquoi choisir les connecteurs Ethernet M8 pour l'automatisation industrielle ?

Les équipements d'automatisation industrielle deviennent de plus en plus compacts tout en nécessitant des niveaux plus élevés de connectivité réseau. Les connecteurs Ethernet M8-D sont particulièrement adaptés aux applications où les connecteurs M12 conventionnels ou les interfaces RJ45 peuvent être difficiles à installer.

1. Espace d'équipement limité : les petits modules d'E/S distribuées, les effecteurs terminaux de robots, les systèmes de vision compacts et les châssis AGV disposent souvent d'un espace physique insuffisant pour les connecteurs M12.

2. Haute densité de nœuds : les lignes de tri 3C pour l'électronique, l'emballage et la logistique peuvent contenir un grand nombre de nœuds Ethernet miniatures, créant une demande pour des interfaces compactes et plug-and-play.

3. Vibrations et chocs : les robots et les équipements mobiles sont continuellement exposés aux vibrations et aux mouvements. Comparé aux connexions à verrou RJ45, le verrouillage fileté offre une connexion mécanique plus sécurisée.

4. Forte interférence EMC : les convertisseurs de fréquence, les servomoteurs et autres équipements industriels peuvent générer des interférences électromagnétiques importantes. Une connexion Ethernet entièrement blindée permet de maintenir l'intégrité de la communication.

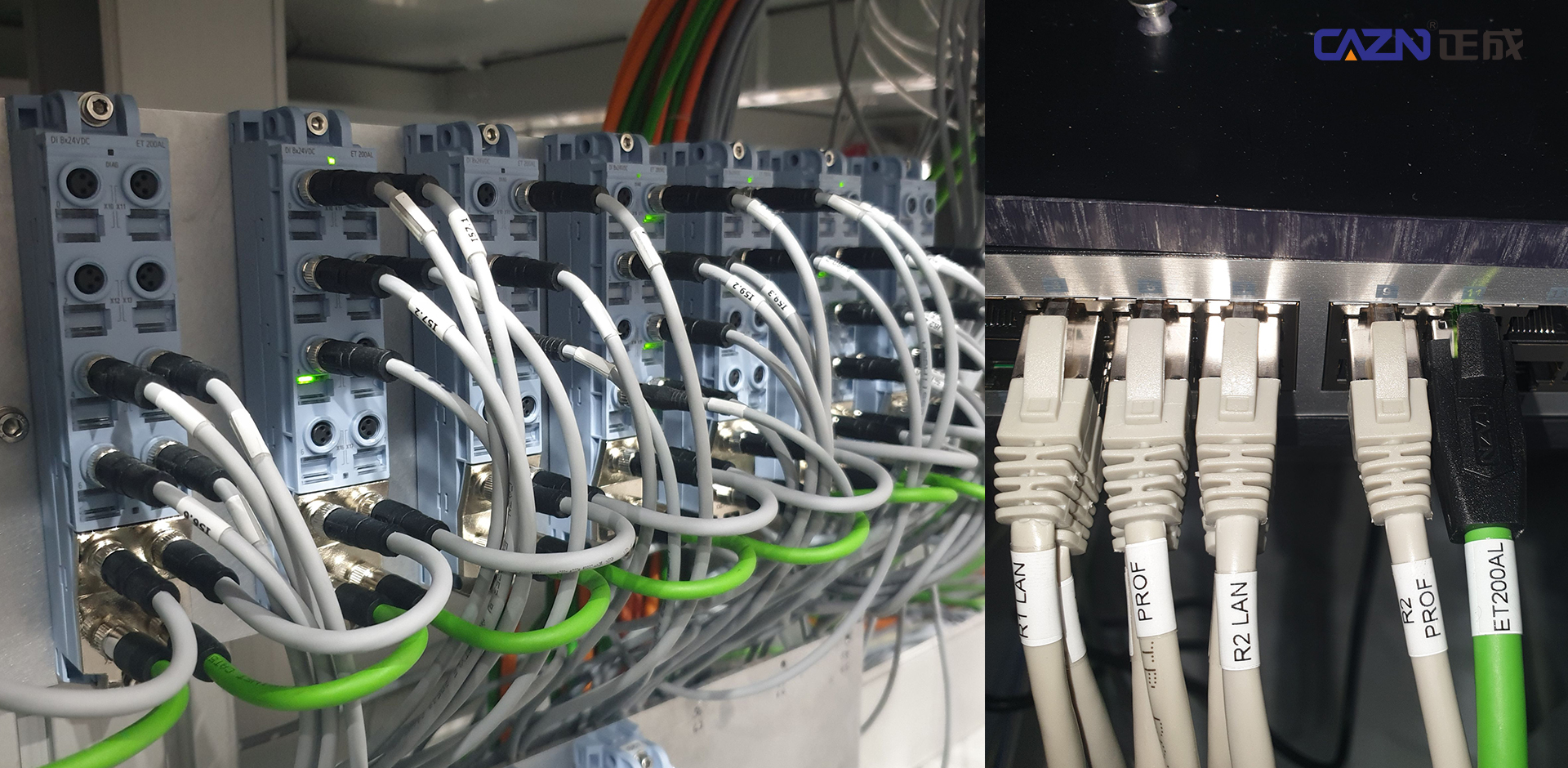

5. Efficacité de l'installation et de la maintenance : les assemblages de câbles pré-assemblés peuvent accélérer l'installation et le remplacement sur site, réduire le travail de câblage de l'armoire de commande et simplifier l'isolation des défauts.

Architecture complète du système Ethernet M8-D

Une solution Ethernet M8-D pratique peut être configurée comme un réseau distribué de base et de succursales. Le réseau principal peut utiliser des automates ou des commutateurs Ethernet industriels connectés via des interfaces M12-D ou RJ45, tandis que les câbles M8-D sont utilisés pour les branches de terrain compactes.

L'architecture typique est :

Automate/Switch Ethernet industriel → Réseau principal M12-D/RJ45 → Câbles de dérivation M8-D → E/S distribuées/Caméras industrielles compactes/Esclaves EtherCAT

Deux configurations de câbles peuvent être sélectionnées en fonction des exigences d'installation.

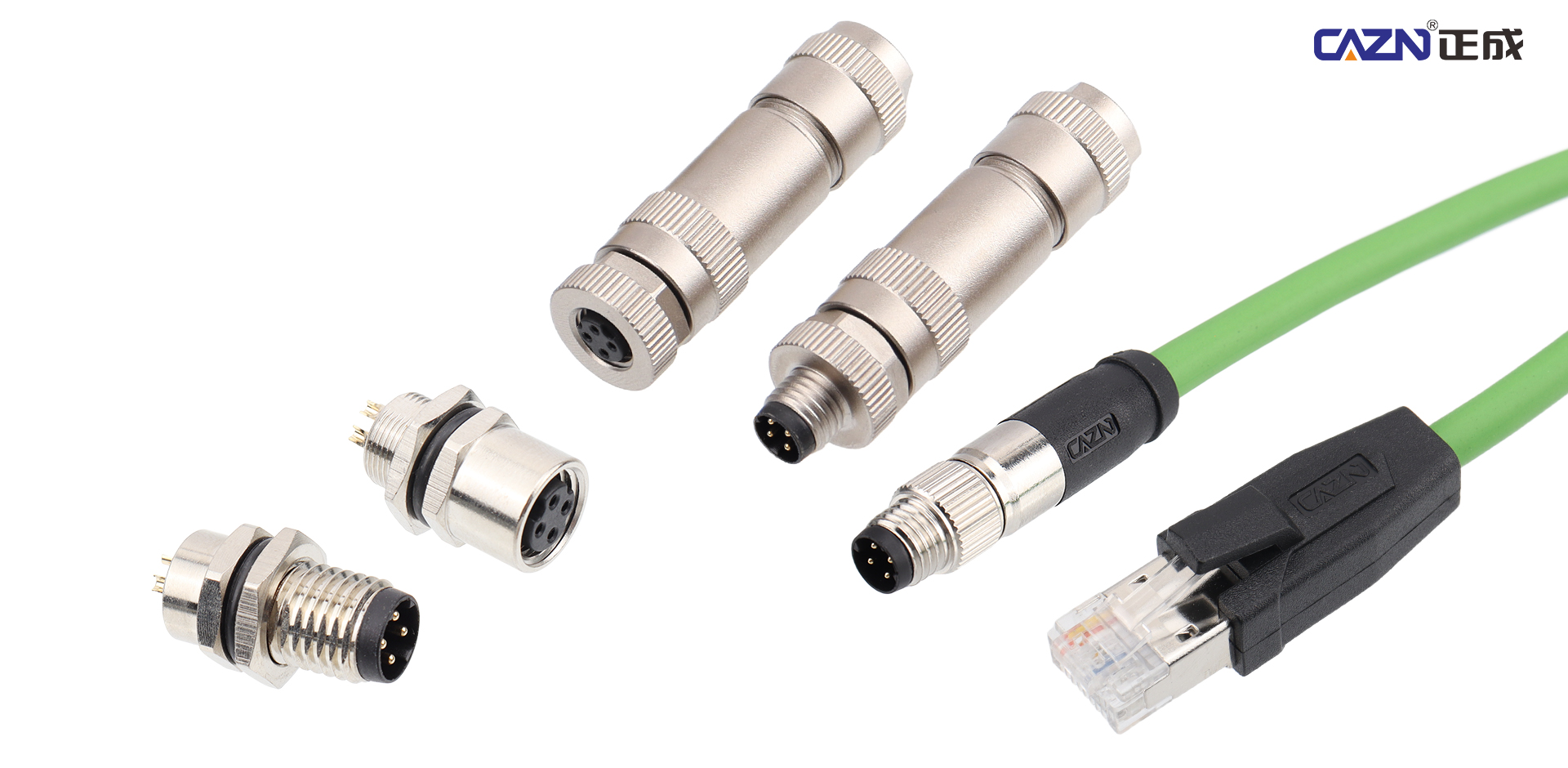

Les assemblages de câbles prémoulés sont le choix préféré pour les projets standardisés. Les connecteurs M8-D droits ou à angle droit peuvent être fournis dans les configurations M8-D vers M8-D et M8-D vers RJ45. Les câbles PUR hautement flexibles conviennent aux applications de chaînes porte-câbles et de déplacement, tandis que les câbles PVC conviennent aux installations fixes.

Les connecteurs à assembler sur site sont utiles lors de la mise en service ou lorsque le câblage sur site doit être modifié. La terminaison à vis permet une installation flexible, mais le blindage doit être correctement mis en œuvre avec une connexion complète du blindage à 360°.

Pour l'intégration d'équipements, les connecteurs de panneau M8-D sont disponibles dans des configurations soudées par fil ou montées sur PCB et peuvent être installés directement sur des modules d'E/S distribuées, des boîtiers de caméra et d'autres appareils compacts.

Le blindage et la mise à la terre sont essentiels à la stabilité d'Ethernet

Les performances de l'Ethernet industriel dépendent non seulement de la capacité de transmission des données du connecteur, mais également de l'intégrité du système de blindage. Pour les applications Ethernet M8-D fonctionnant dans des environnements avec des servomoteurs, des moteurs, des onduleurs et d'autres sources d'interférences électromagnétiques, un blindage entièrement métallique à 360° est recommandé.

L'utilisation uniquement d'une feuille d'aluminium avec une connexion de mise à la terre en un seul point peut fournir des performances de blindage haute fréquence insuffisantes et peut contribuer à des erreurs de communication ou à une perte de paquets dans des conditions exigeantes. Le blindage tressé du câble doit être connecté de manière sécurisée et continue à la structure de blindage du connecteur.

Le châssis de l'équipement doit utiliser une stratégie de mise à la terre appropriée pour minimiser les effets indésirables de la boucle de terre. Pour le câblage Ethernet industriel, l'impédance du câble doit être contrôlée à 100 Ω ±15 % conformément aux exigences Ethernet industriel Cat5e, avec une distance de transmission totale allant jusqu'à 100 m dans la configuration réseau applicable.

Pour les connexions filetées M8-D, le couple de serrage recommandé est de 0,4 à 0,6 Nm. Un serrage excessif doit être évité, tandis que les connexions installées sur des équipements vibrant en continu doivent être inspectées et resserrées périodiquement si nécessaire.

Application 1 : effecteurs finaux de robots

Les robots collaboratifs et les poignets de robots industriels constituent un excellent exemple de la manière dont les connecteurs Ethernet M8-D peuvent offrir un net avantage en matière d'économie d'espace. Les pinces, caméras de vision compactes, capteurs de contrôle de force et autres dispositifs installés à proximité du sixième axe du robot disposent souvent d'un espace d'installation très limité.

Un connecteur code M8-D entièrement blindé avec une configuration à angle droit de 90° peut réduire les interférences de câble autour du poignet du robot. Pour les applications impliquant des mouvements répétés, un câble PUR ultra-flexible et un connecteur prémoulé peuvent améliorer la fiabilité de la gestion des câbles.

Pour la communication EtherCAT, le câble doit être acheminé avec une marge de mouvement suffisante et un serre-câble approprié. Un rayon de courbure minimum de 5 fois le diamètre extérieur du câble doit être maintenu conformément aux exigences d'application indiquées.

Application 2 : Robots mobiles AGV et AMR

Les AGV et les AMR nécessitent une communication fiable tout en se déplaçant en permanence et en subissant des vibrations mécaniques. Les appareils connectés typiques comprennent les E/S distribuées, les modules de navigation et de lecture de codes-barres, les unités de vision compactes et d'autres composants de commande montés sur véhicule.

Un connecteur Ethernet IP67 M8-D avec verrouillage fileté convient aux installations de châssis compacts où l'espace est restreint et où la résistance aux vibrations est importante. Les connecteurs à angle droit peuvent aider à éviter les interférences avec d'autres composants, tandis que les câbles PUR offrent une meilleure flexibilité pour les mouvements répétés et les conditions de routage exigeantes.

La connexion filetée permet également d'éviter un désengagement accidentel provoqué par les vibrations continues du véhicule par rapport aux interfaces qui reposent uniquement sur un mécanisme d'encliquetage.

Application 3 : 3C, emballage et automatisation de la logistique

Les lignes de production automatisées dans les domaines de l'électronique 3C, de l'emballage et du tri logistique combinent généralement une densité de nœuds élevée avec un espace d'installation limité. Les boîtiers d'E/S distantes distribuées, les lecteurs de code et les unités d'inspection par vision compactes peuvent tous nécessiter une connectivité Ethernet dans un encombrement relativement réduit.

Pour les stations fixes, les câbles droits prémoulés M8-D peuvent fournir une connexion compacte et standardisée. Lorsque l'espace d'installation est restreint, les versions à angle droit peuvent réduire les interférences liées au cheminement des câbles. Les stations mobiles installées sur des chaînes porte-câbles doivent utiliser des câbles PUR à haute flexibilité conçus pour des flexions répétées.

Une architecture réseau pratique peut conserver les connexions M12 ou RJ45 pour le réseau principal, tandis que plusieurs branches M8-D connectent les appareils de terrain. Cette approche peut réduire la taille des boîtiers d'E/S, simplifier l'intégration des équipements et faciliter le remplacement rapide des nœuds de terrain individuels.

Application 4 : Intégration Ethernet dans un équipement compact

Pour les équipements de test, les petites machines spéciales et autres systèmes compacts, l'interface Ethernet doit souvent être intégrée directement dans le boîtier de l'équipement.

Un connecteur de panneau PCB M8-D peut fournir une interface Ethernet industrielle externe sans nécessiter une plus grande ouverture RJ45. Le blindage métallique doit être correctement connecté au châssis de l'équipement pour maintenir les performances CEM prévues.

Cette configuration est particulièrement utile lorsque les concepteurs d'équipements doivent conserver un boîtier compact tout en fournissant une interface Ethernet mécaniquement sécurisée et de qualité industrielle.

CAZN M8-D : connectivité compacte pour Ethernet industriel

L'expansion de l'Ethernet industriel augmente la demande de solutions de connectivité compactes, fiables et évolutives. La série M8 de CAZN répond à cette exigence avec un verrouillage fileté, des dimensions compactes, une protection IP67 et des configurations conçues pour la transmission de données Ethernet industrielle.

Le connecteur M8-D Code est conforme à la norme DIN EN 61076-2-114 et est conçu pour les applications où l'espace d'installation, la sécurité mécanique et une communication fiable sont tous importants. Son format compact le rend particulièrement adapté aux capteurs miniatures, aux E/S distribuées, aux effecteurs terminaux de robots, aux équipements mobiles et autres dispositifs d'automatisation à espace limité.

Spécifications techniques

Le connecteur Ethernet CAZN M8-D Code utilise quatre contacts codés D avec une disposition symétrique des contacts plaqués or. Le connecteur prend en charge plus de 500 cycles d'accouplement, avec une tension nominale de 48 V/60 V AC/DC, un courant nominal de 4 A et une plage de températures de fonctionnement de -25°C à +80°C.

CAZN propose à la fois des versions blindées à bornes à vis et des assemblages de câbles prémoulés avec blindage des câbles. Les diamètres de sortie de câble disponibles vont de 4 mm à 5,5 mm, tandis que les tailles de conducteurs prises en charge vont de 0,14 mm² à 0,5 mm². La configuration de câble prémoulée utilise des conducteurs de 0,25 mm² (AWG 24).

En plus de la transmission de données Ethernet, le connecteur hybride M8 à codage D peut prendre en charge l'alimentation électrique des appareils connectés conformément aux exigences IEEE 802.3at PoE+, permettant ainsi la connectivité des données et de l'alimentation au sein de systèmes d'automatisation industrielle compacts.

Pour les équipements d'automatisation où l'espace d'installation est limité mais où les performances Ethernet, la protection CEM, la résistance aux vibrations et l'efficacité de la maintenance restent essentielles, le code CAZN M8-D fournit une approche de connectivité industrielle compacte pour les réseaux d'automatisation distribués modernes.
