Les connecteurs CAZN constituent une base VCU fiable pour les véhicules électriques

Dans l'architecture de contrôle électronique des véhicules électriques à nouvelle énergie, l'unité de contrôle du véhicule (VCU) sert de « cerveau » du véhicule, coordonnant la gestion de l'état du véhicule, la puissance de sortie, la gestion de l'énergie, la protection de la sécurité et la communication par bus CAN. Même si une grande attention est souvent accordée aux algorithmes VCU et à l'optimisation des logiciels, une exigence fondamentale est parfois négligée : même les algorithmes de contrôle avancés dépendent de connexions physiques stables pour fonctionner de manière fiable. Avec une compatibilité matérielle précise, les connecteurs CAZN série M fournissent une base de connexion fiable pour les systèmes VCU, prenant en charge une transmission stable du signal et une intégration électrique dans tout le véhicule.

Comprendre le VCU dans un véhicule électrique

Le VCU ne génère pas directement d’énergie. Au lieu de cela, il fonctionne comme le centre de contrôle du véhicule responsable de « la détection, de la prise de décision, de l’exécution des commandes et de la protection ».

Dans les véhicules de course électriques Baja, tels que ceux participant à la catégorie électrique de la compétition Baja de la Société chinoise des ingénieurs automobiles, le VCU remplit généralement cinq fonctions clés.

1. Gestion de l'état du véhicule — Le VCU gère la séquence de mise sous tension et de précharge haute tension, de conduite, de charge et d'arrêt en cas de panne. Cela permet d'éviter les conditions dangereuses provoquées par la connexion directe du système haute tension immédiatement après la mise sous tension.

2. Calcul du couple et distribution de puissance — Le VCU convertit les signaux de la pédale d'accélérateur et de frein en commandes de couple cible pour le contrôleur de moteur, aidant ainsi à obtenir une fourniture de puissance fluide et prévisible. Dans les conditions exigeantes du tout-terrain Baja, les signaux de vitesse des roues peuvent également être utilisés pour la limitation du couple et le contrôle de traction afin de réduire le patinage des roues lors de l'accélération ou du franchissement d'obstacles.

3. Gestion de l'énergie — Le VCU fonctionne avec le système de gestion de batterie (BMS) pour gérer l'énergie disponible en fonction des conditions de la batterie. Lorsque le SOC de la batterie est faible ou que la température et la tension dépassent les limites définies, le VCU peut réduire la puissance à des fins de protection tout en coordonnant le freinage par récupération et la récupération d'énergie.

4. Surveillance de la sécurité — Dans les courses électriques Baja, le VCU surveille en permanence des fonctions telles que le dispositif de plausibilité du système de freinage (BSPD), la boucle de verrouillage haute tension (HVIL), la surveillance de l'isolation et les circuits d'arrêt d'urgence. Lorsqu'une condition anormale est détectée, le système peut réduire la puissance ou déconnecter le système haute tension.

5. Communication et diagnostics CAN — Le VCU agit comme un centre de communication central, échangeant des messages entre le BMS, le contrôleur de moteur, le groupe d'instruments, le système d'acquisition de données et le système de télémétrie. Il enregistre également les codes d'erreur pour prendre en charge l'analyse des données après la course, le dépannage et l'étalonnage du véhicule.

Connecteurs CAZN pour applications VCU

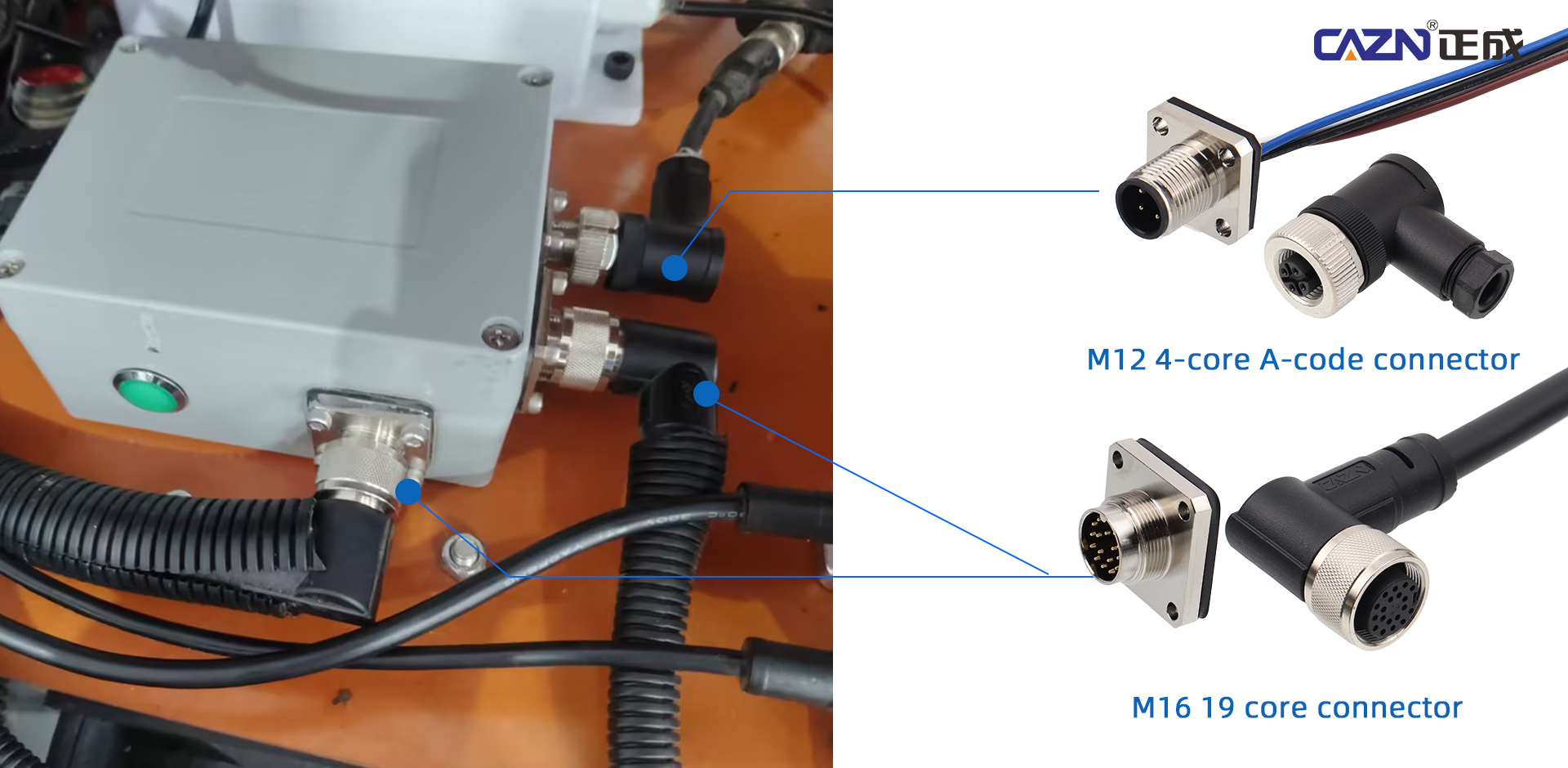

Les connecteurs M16 et M12 servent d'interfaces externes critiques pour le VCU. Les signaux des capteurs, les données de communication et les connexions de service ou de programmation reposent tous sur des connecteurs pour entrer et sortir du VCU.

Bien que les connecteurs n'exécutent pas les fonctions informatiques du VCU, ils assurent la connexion physique entre le VCU et les sous-systèmes électriques du véhicule. Les connecteurs CAZN prennent en charge cette architecture de trois manières principales.

1.Interfaces haute densité M16 16/19 broches

Les connecteurs M16 16/19 broches intègrent plusieurs circuits de signaux via une seule interface, réduisant ainsi le nombre de points de connexion individuels dans tout le véhicule. Moins de points de connexion peuvent simplifier l’architecture de câblage et réduire les points de défaillance potentiels. Cette configuration convient aux connexions de signal et de communication multicanaux entre le VCU, le BMS, le contrôleur de moteur et d'autres systèmes.

2.M12 interfaces codées A à 4 broches

Les connecteurs M12 à 4 broches codés A fournissent des interfaces standardisées pour les capteurs et les connexions CAN. Ils peuvent être utilisés avec des capteurs de pédale d'accélérateur, de frein, de vitesse de roue, de température et autres, permettant une transmission fiable des données de fonctionnement du véhicule en temps réel au VCU.

3. Blindage et résistance aux vibrations

Le moteur électrique et le système haute tension peuvent générer des interférences électromagnétiques importantes, tandis que les courses tout-terrain exposent les composants électriques à de fortes vibrations et à des chocs mécaniques. Les assemblages de câbles blindés aident à maintenir l'intégrité du signal, tandis que les structures de connecteurs robustes aident à maintenir des connexions sécurisées dans des conditions de fonctionnement exigeantes.

La valeur fondamentale du VCU réside dans son processus de contrôle en boucle fermée de « détection, prise de décision, exécution de commandes et protection ». La condition préalable à ce processus est la transmission en temps réel, précise et continue de divers signaux et données.

Les connecteurs CAZN M12 et M16 sont conçus pour répondre aux exigences de connexion des applications VCU et fournir l'interface physique entre le VCU et les systèmes électriques du véhicule. Les interfaces standardisées M12 à 4 broches codées A se connectent aux capteurs d'accélérateur, de freinage, de vitesse de roue, de température et autres, fournissant des informations en temps réel sur les entrées du conducteur et les conditions de fonctionnement du véhicule pour le calcul et le contrôle du couple VCU.

Les connecteurs blindés M16 haute densité à 16/19 broches peuvent transporter des signaux de communication entre le VCU, le BMS, le contrôleur de moteur et les systèmes de télémétrie embarqués. En consolidant plusieurs circuits dans des interfaces haute densité, ils contribuent à simplifier l'architecture de connexion du véhicule et prennent en charge une transmission fiable des commandes de contrôle.

Connecteurs CAZN au-delà du VCU

Le VCU n'est qu'une partie de l'architecture électrique d'un véhicule de course électrique Baja. Basées sur le système électrique complet du véhicule, les solutions de connecteurs CAZN peuvent également être appliquées à d'autres points de connexion électrique.

Parmi ces applications potentielles, les extensions de plate-forme M12 et les assemblages de câbles surmoulés M16 offrent des opportunités pratiques pour une intégration plus poussée. Étant donné que l'équipe de course a déjà utilisé les produits CAZN M12 et M16, l'architecture électrique, les processus de sertissage et les exigences de test ont été pratiquement validés. Les connecteurs de capteur CAZN M8, les connecteurs M12 codés D/X, les connecteurs M23, les solutions Ethernet et d'autres produits peuvent donc être envisagés pour des applications supplémentaires sur les véhicules.

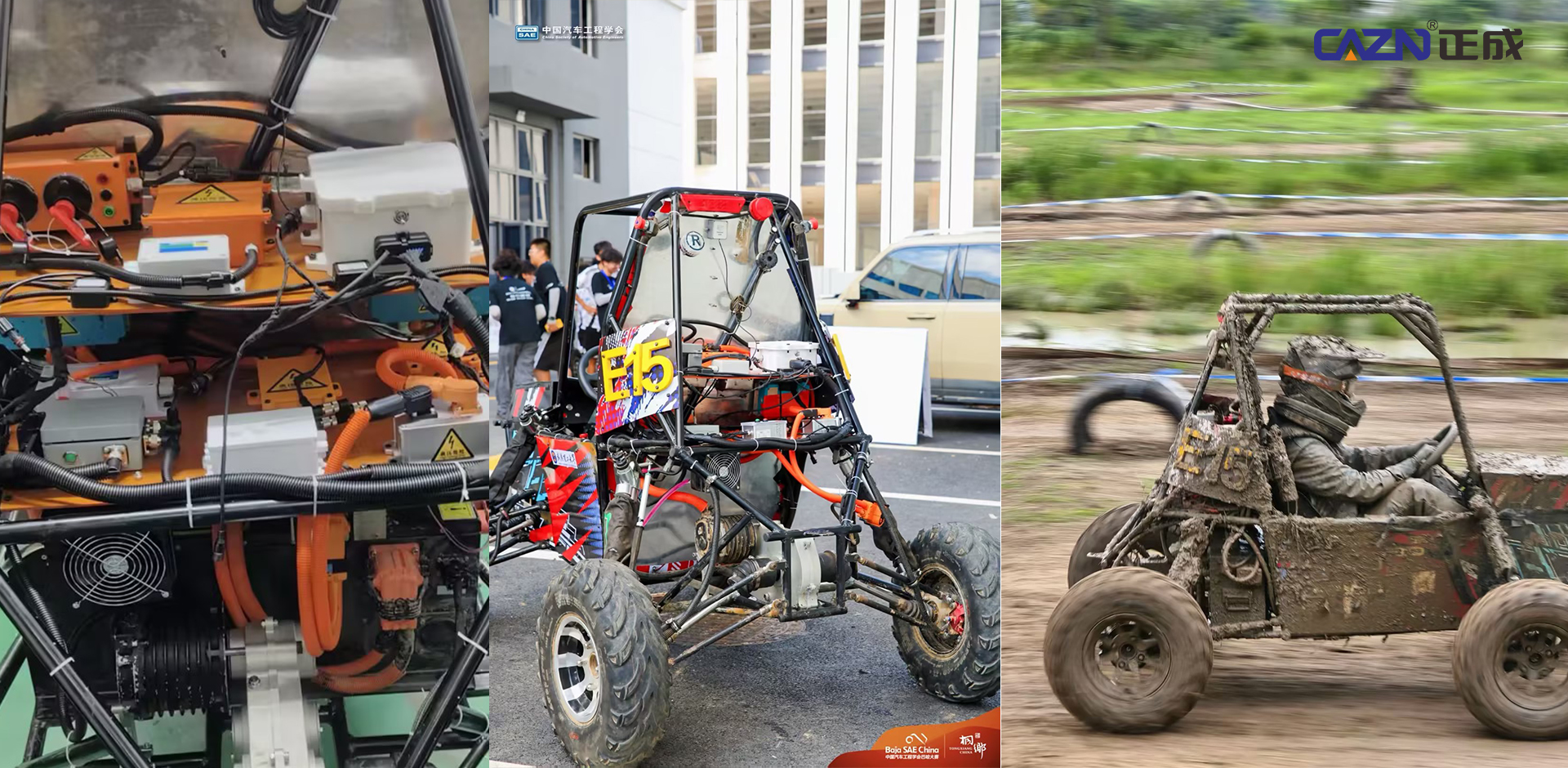

Le véhicule de course électrique WUTEB Baja adopte un groupe motopropulseur entièrement électrique. Le moteur électrique sert d'unité de production de puissance, tandis qu'une batterie haute tension à énergie nouvelle assure l'approvisionnement en énergie. Le contrôleur de moteur gère l'exécution de l'entraînement et l'unité de commande principale du véhicule est le VCU auto-développé.

Le VCU est responsable de la conduite avant et arrière, du freinage, de la sélection des vitesses, de la communication CAN, de l'exécution de l'algorithme de contrôle, de la protection des circuits de sécurité, de l'enregistrement du journal de fonctionnement et du diagnostic des pannes. Des connexions électriques fiables sont donc essentielles au fonctionnement stable du système de commande global du véhicule.

Connecteurs CAZN série M vérifiés dans Electric Baja Racing

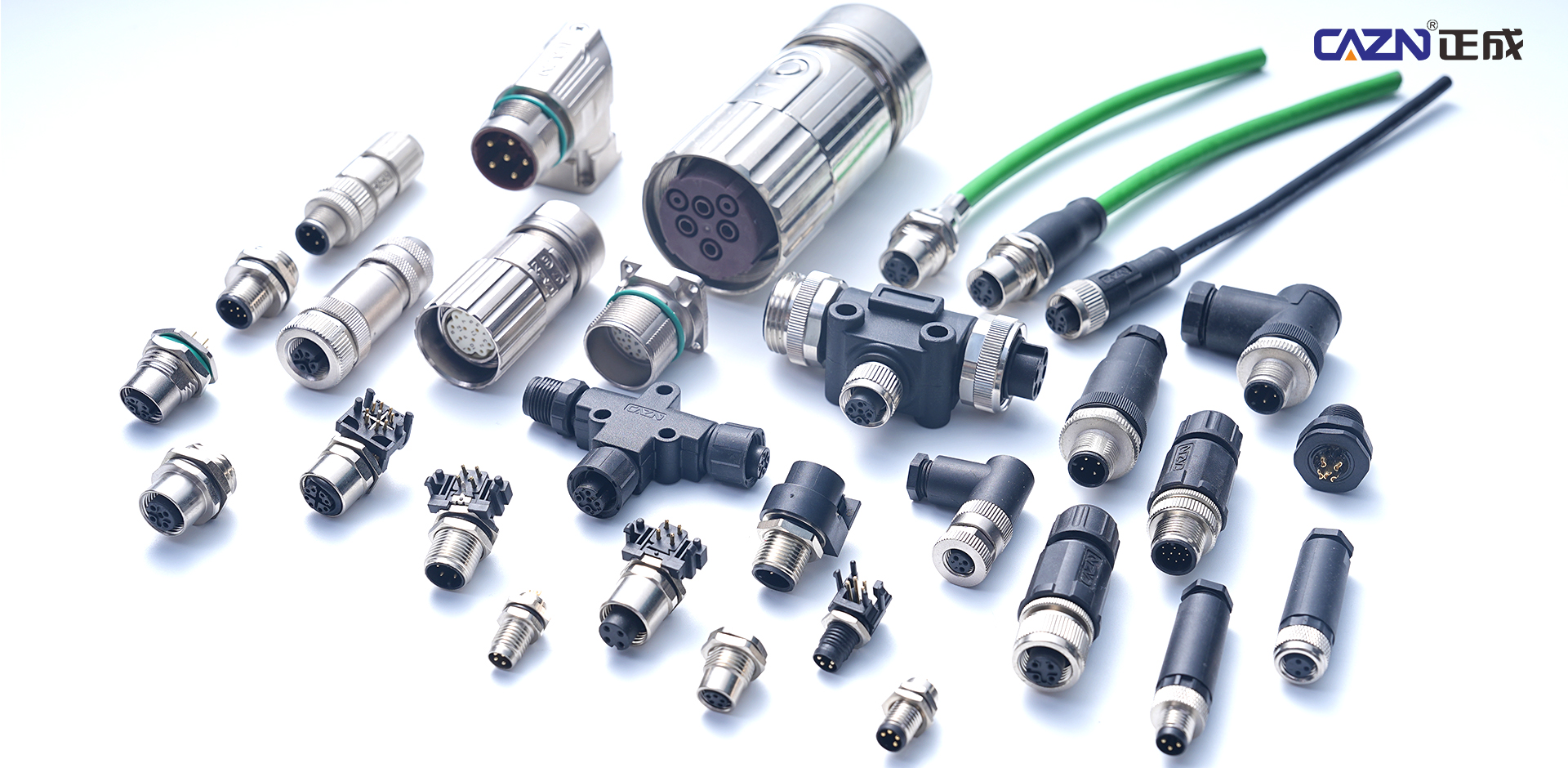

CAZN fournit des connecteurs mâles et femelles de la série M ainsi que des assemblages de câbles compatibles. Les produits présentent une conception compacte, des connexions stables et une résistance à l'eau, aux vibrations, aux variations de température et à la contamination.

Dans l'assemblage VCU auto-développé du véhicule de course électrique WUTEB Baja, les connecteurs CAZN série M servent d'interfaces clés entre le VCU et divers composants électriques. Le faisceau de câbles basse tension du véhicule est intégré à l'ensemble VCU via des connecteurs CAZN, aidant à maintenir une transmission fiable du signal électrique et de la puissance et fournissant une base matérielle solide pour le système de commande électronique du véhicule.

La solution de connexion CAZN a résisté aux conditions exigeantes des courses tout-terrain de Baja, sans aucune défaillance liée aux connecteurs observée lors de l'application pratique.

De la mise sous tension et de la précharge haute tension à la puissance de sortie, au freinage par récupération, au diagnostic du véhicule et à la protection de sécurité, les connecteurs CAZN fournissent la base de connexion physique requise pour un fonctionnement stable du VCU.

La validation pratique sur le véhicule de course électrique Baja de l'Université de technologie de Wuhan démontre la compatibilité de la solution complète de connexion CAZN avec l'assemblage VCU auto-développé par l'équipe. En permettant au faisceau de câbles basse tension d'être systématiquement intégré et interconnecté de manière fiable, CAZN contribue à prendre en charge une transmission stable du signal dans des environnements de contrôle électronique complexes.

Avec les signaux comme impulsion et la connectivité comme base, CAZN fournit des solutions de connecteurs automobiles de haute qualité qui établissent une base matérielle fiable pour les systèmes de contrôle EV VCU, prenant en charge le fonctionnement stable, intelligent et efficace des véhicules électriques à nouvelle énergie.
