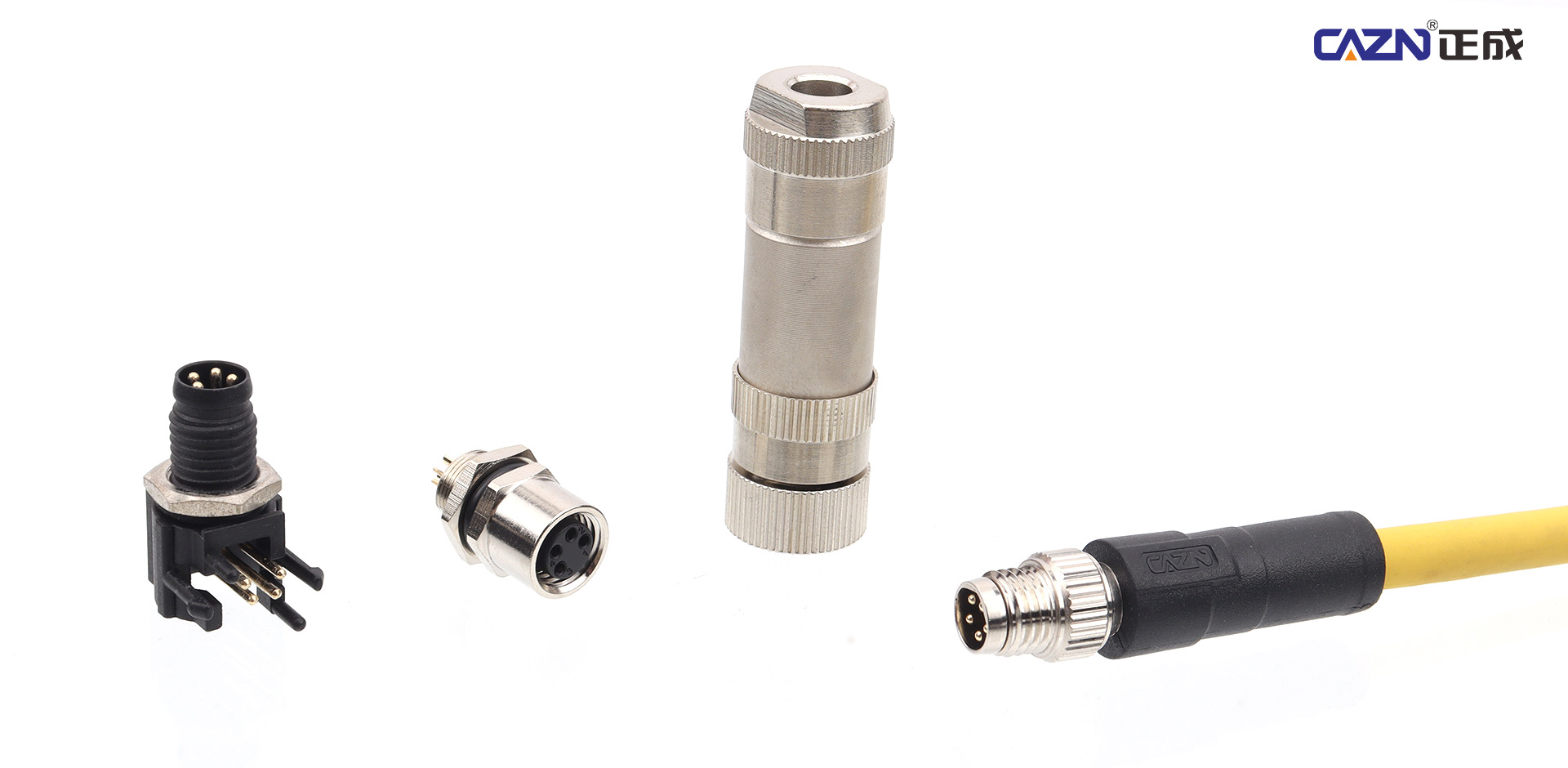

Guide de sélection des connecteurs CAZN série M : choisir la bonne solution, de M5 à M40

Les connecteurs de la série M constituent la base de la connectivité industrielle, mais choisir le bon connecteur ne consiste jamais simplement à choisir une taille plus grande. La véritable stratégie de sélection repose sur une correspondance précise avec trois facteurs clés : l'espace d'installation, les exigences de transmission et la résistance à l'environnement. Le choix d'un connecteur surdimensionné peut augmenter les coûts inutiles et occuper un espace précieux, tandis qu'une mauvaise installation peut créer des risques cachés en matière de fiabilité.

Avec une gamme complète de connecteurs de la série M aux normes européennes couvrant M5 à M40, CAZN fournit des solutions de connexion précises pour des applications allant de la transmission de signaux miniatures aux équipements industriels de haute puissance. Soutenu par une usine de fabrication propre de 20 000 m² et plus de 30 technologies brevetées, CAZN combine des capacités de fabrication avancées avec une expérience pratique des applications pour aider les clients à réduire les risques de sélection, à améliorer la fiabilité des équipements et à optimiser les performances globales du système.

Ce guide de sélection intègre les caractéristiques des produits et l'expérience en ingénierie de CAZN pour aider les utilisateurs à prendre des décisions plus précises en matière de connecteurs lors de la conception et de l'approvisionnement des équipements.

Sélection des connecteurs CAZN série M : commencez par l'espace d'installation

L'espace d'installation est la première limitation lors de la sélection d'un connecteur série M, car la zone de montage disponible détermine la taille maximale acceptable du connecteur. Les connecteurs CAZN de la série M sont conçus selon des diamètres de filetage métriques de 5 mm à 40 mm, chaque taille étant optimisée pour différents scénarios industriels.

Pour les espaces extrêmement limités, tels que les capteurs miniatures, les modules de contrôle compacts et les joints robotisés, le connecteur CAZN M5 est une solution idéale. Doté d'un filetage M5 × 0,5, d'une conception compacte de 5 mm de diamètre et prenant en charge 2 à 4 contacts, le connecteur M5 offre une transmission de signal stable avec un courant nominal de 1 A. Sa structure de verrouillage filetée offre une excellente résistance aux vibrations, ce qui la rend adaptée aux applications où les connecteurs traditionnels ne peuvent pas être installés en raison de contraintes d'espace.

Lorsqu'une capacité de connexion légèrement supérieure est requise dans un équipement compact, le connecteur CAZN M8 offre un équilibre entre taille et performances. Avec un filetage M8 × 1,0, une prise en charge de 3 à 8 contacts, un courant nominal de 1,5 A à 4 A, une température de fonctionnement de -25 °C à +85 °C et une protection IP67, les connecteurs M8 sont largement utilisés dans les capteurs industriels, les modules d'E/S API et les systèmes d'automatisation compacts. Leur résistance à l’huile, aux environnements froids et aux vibrations mécaniques les rend adaptés aux applications industrielles exigeantes.

Pour les applications nécessitant une plus grande fiabilité dans un espace d'installation limité, telles que les équipements médicaux, les instruments de test et les unités de contrôle compactes, le connecteur CAZN M9 fournit une solution intermédiaire entre M8 et M12. Il prend en charge 2 à 8 contacts, un courant nominal de 1 A à 4 A, et est disponible avec des boîtiers en métal ou en plastique. Le mécanisme de verrouillage à vis sécurisé garantit des performances de connexion stables, même en cas de vibrations continues.

Lorsque l'espace d'installation est suffisant, les connecteurs M12 et plus grands deviennent le choix préféré pour les applications industrielles générales. Le connecteur CAZN M12, doté d'un filetage M12 × 1,0, est devenu l'une des normes de connexion industrielle les plus largement adoptées en raison de sa large gamme d'options de codage, de la conception robuste du boîtier et de sa compatibilité avec les capteurs, les actionneurs, les systèmes de communication et les équipements d'automatisation.

Il est important de comprendre que les connecteurs plus gros ne sont pas toujours meilleurs. Par exemple, l'utilisation d'un connecteur M12 dans un appareil miniature conçu pour la connectivité M5 peut augmenter considérablement la difficulté d'installation, le coût et la taille du système sans offrir d'avantages supplémentaires. Pour permettre une évaluation précise, CAZN fournit plus de 3 000 échantillons de produits pour les tests d'installation avant la production à grande échelle.

Faites correspondre la sélection des connecteurs avec les exigences électriques et de transmission de données

Après avoir confirmé l'espace d'installation, l'étape suivante consiste à sélectionner le connecteur en fonction des exigences électriques, notamment le type de signal, le courant nominal, le niveau de tension et la vitesse de communication.

Pour la transmission de signaux à faible courant inférieur à 1 A, les connecteurs M5, M8 et M9 sont généralement sélectionnés. Ces connecteurs compacts sont conçus pour les applications de capteurs, de commutateurs et de signaux de commande où des performances électriques stables et l'intégrité du signal sont essentielles.

Pour les besoins de courant moyen compris entre 1,5 A et 10 A, les connecteurs M8, M12, M14 et M16 offrent des solutions plus flexibles. Parmi eux, le connecteur CAZN M12 prend en charge une large gamme de spécifications électriques, avec un courant nominal de 0,5 A à 16 A et une tension de 30 V à 630 V, ce qui le rend adapté aux capteurs industriels, aux actionneurs et aux petits équipements d'automatisation.

Le connecteur CAZN M14 prend en charge un courant nominal de 2 A à 15 A et est couramment utilisé dans des scénarios de puissance moyenne tels que les systèmes d'éclairage LED extérieurs. Le connecteur M16, conçu selon la norme CEI 61076-2-106, fournit un courant nominal de 1 A à 7 A avec une excellente capacité de blindage EMI, ce qui le rend adapté aux applications nécessitant une alimentation et une transmission de signal fiables.

Pour les applications de puissance plus élevée de 10 A à 28 A, les connecteurs M23 et 7/8 sont plus adaptés. Le connecteur CAZN M23 prend en charge un courant nominal jusqu'à 28 A, une tension de fonctionnement jusqu'à 600 V et dispose d'un blindage entièrement métallique à 360°. Il peut transmettre à la fois la puissance et le signal au sein d'un seul connecteur, ce qui en fait un choix idéal pour les servomoteurs, les entraînements et les systèmes de contrôle de mouvement industriels.

Le connecteur 7/8 prend en charge un courant nominal de 10 A à 12 A et est spécifiquement conçu pour les applications d'alimentation moyenne et élevée. Il est couramment utilisé dans des environnements industriels exigeants tels que les industries pétrolières, chimiques et manufacturières lourdes.

Pour les communications industrielles à haut débit, les connecteurs M12 à codage D et X offrent des solutions spécialisées. Le connecteur CAZN M12 à codage D est conçu pour Ethernet industriel 100 Mbps, prenant en charge des protocoles tels que EtherCAT et PROFINET. Le connecteur M12 codé X prend en charge des vitesses de transmission allant jusqu'à 10 Gbit/s, ce qui le rend adapté à la vision industrielle, à l'acquisition de données à grande vitesse et aux applications avancées de fabrication intelligente.

Pour les équipements lourds nécessitant une transmission de puissance maximale, le connecteur CAZN M40 offre une solution dédiée. Avec un filetage de 40 mm, 4 à 8 contacts et des performances maximales de 63 A/630 V, il est conçu pour les robots haute puissance, les entraînements industriels et les grands systèmes mécaniques.

La quantité de contact est une autre considération importante lors de la sélection. Par exemple, un connecteur M5 prend en charge un maximum de quatre contacts. Si davantage de canaux de signal sont nécessaires, la sélection d'un connecteur M8 ou M12 avec une densité de contact plus élevée est une meilleure approche que de forcer plusieurs signaux via des broches limitées. Le connecteur M12 à 17 broches de CAZN offre une solution compacte haute densité pour les systèmes d'automatisation complexes et les applications robotiques.

Sélectionnez le niveau de protection en fonction de l'environnement d'exploitation

L'environnement d'exploitation détermine directement le niveau de protection requis, le matériau du boîtier et les performances d'étanchéité du connecteur.

Pour les environnements industriels standards, la protection IP67 est généralement suffisante. Les connecteurs standard CAZN M5, M8 et M12 offrent une protection fiable contre la poussière et une résistance à l'immersion temporaire dans l'eau, ce qui les rend adaptés à l'automatisation industrielle, à la robotique et aux équipements de fabrication généraux.

Pour les applications exposées à une humidité continue ou à des conditions extérieures, une protection IP68 est recommandée. Les connecteurs CAZN M14, M16 et M23 prennent en charge la protection IP68 et conviennent aux environnements exigeants tels que les systèmes photovoltaïques, les équipements de contrôle extérieurs et les installations industrielles humides. Ces produits ont démontré des performances fiables dans des conditions difficiles, avec des taux de défaillance annuels aussi faibles que 0,02 % dans les applications vérifiées.

Pour les environnements nécessitant un nettoyage fréquent à haute pression, tels que la transformation des aliments et les équipements médicaux, des connecteurs avec protection IP69K sont requis. Les connecteurs CAZN M16 et M23 prenant en charge la protection IP69K peuvent résister au nettoyage à l'eau à haute température et haute pression tout en conservant des performances d'étanchéité fiables.

Dans les zones soumises à de fortes interférences électromagnétiques, telles que les systèmes d'asservissement, les équipements ferroviaires et les environnements d'automatisation industrielle, les connecteurs dotés de structures de blindage à 360° sont essentiels. Les connecteurs codés X CAZN M23 et M12 utilisent une technologie de blindage entièrement métallique pour réduire les interférences électromagnétiques et maintenir des performances stables de transmission de puissance et de données.

La sélection du niveau de protection doit toujours correspondre à l'environnement réel de l'application. L'utilisation d'un connecteur IP67 dans une application requise IP68 peut entraîner une pénétration d'eau et une panne électrique. Outre la conception des connecteurs, les matériaux d'étanchéité et les processus d'installation affectent également les performances globales de protection. CAZN fournit des services de tests personnalisés, notamment des tests de cycles d'insertion et d'extraction, des tests de vibrations et des tests au brouillard salin, avec des données de vérification tierces disponibles dans les 24 heures.

Guide de sélection rapide des connecteurs CAZN série M

Pour faciliter la sélection, les principes de base peuvent être résumés comme suit :

Un petit espace d'installation nécessite des tailles M plus petites, tandis que les applications à courant plus élevé nécessitent des connecteurs plus grands. Les applications de signaux doivent être sélectionnées en fonction du nombre de contacts, tandis que les environnements difficiles nécessitent des niveaux de protection IP appropriés.

Pour l'automatisation industrielle générale, M12 est le choix le plus courant.

Pour les servomoteurs et les systèmes de mouvement, le M23 offre une intégration fiable de l'alimentation et des signaux.

Pour les communications industrielles à haut débit, les connecteurs M12 à codage X offrent des performances de données avancées.

Pour les équipements électriques robustes, le M40 offre une capacité de courant maximale.

Avec des certifications complètes et un support technique, CAZN aide ses clients à obtenir une connectivité industrielle fiable et efficace.

Considérations importantes pour la sélection du codage du connecteur M12

Les connecteurs M12 sont disponibles dans différents types de codage, notamment le codage A, B, D et X. Chaque structure de codage a une conception mécanique unique, ce qui signifie que différents types de codage ne peuvent pas être connectés de manière interchangeable.

Avant de sélectionner un connecteur M12, les exigences en matière d'interface et de communication de l'équipement doivent être confirmées.

Les connecteurs M12 à codage A sont couramment utilisés pour les capteurs et la transmission de signaux standard. Les connecteurs CAZN M12 à codage A prennent en charge 2 à 17 contacts, ce qui les rend adaptés à diverses applications d'automatisation industrielle.

Les connecteurs M12 à code B sont principalement conçus pour les systèmes de communication par bus de terrain tels que PROFIBUS, garantissant une transmission stable sur le réseau industriel.

Les connecteurs M12 codés D sont optimisés pour l'Ethernet industriel 100 Mbps, prenant en charge les protocoles de communication en temps réel, notamment EtherCAT et PROFINET.

Les connecteurs M12 codés X sont conçus pour une transmission de données à haut débit jusqu'à 10 Gbit/s et sont conformes à la norme CEI 61076-2-109. Ils sont largement utilisés dans les systèmes de vision industrielle, les équipements d’inspection à grande vitesse et les applications avancées d’acquisition de données.

La sélection d’un mauvais type de codage peut entraîner une incompatibilité d’installation ou des performances de communication insuffisantes. CAZN fournit une assistance technique professionnelle et des services de tests d'échantillons pour aider les clients à confirmer la configuration correcte du connecteur avant la production.

Conclusion

Les connecteurs CAZN série M offrent une gamme complète de connectivité industrielle, couvrant les applications depuis les connexions de signaux M5 miniatures jusqu'aux systèmes industriels M40 haute puissance. Grâce à une sélection précise de produits basée sur l'espace d'installation, les exigences de transmission et les conditions environnementales, les clients peuvent obtenir une plus grande fiabilité des équipements, une durée de vie plus longue et des coûts de maintenance réduits.

Avec une usine de fabrication de 20 000 m², une capacité de production annuelle supérieure à 5 millions d'unités et la certification IATF 16949, CAZN a établi de solides capacités de fabrication et des avantages techniques sur le marché des connecteurs industriels. Les produits standards peuvent être expédiés sous 48 heures, tandis que les solutions personnalisées peuvent être livrées sous 7 jours. Avec plus de 70 % de clients fidèles, CAZN continue de fournir des solutions de connexion fiables pour les applications industrielles mondiales.

Pour une assistance professionnelle à la sélection de connecteurs, une consultation sur les applications ou des tests d'échantillons, l'équipe technique de CAZN propose des solutions personnalisées pour aider les clients à obtenir la conception de connexion optimale pour leur équipement.
