Dans le contexte mondial de transition énergétique et de réponse au changement climatique, l’industrie photovoltaïque, en tant que moteur principal, accélère les progrès technologiques à un rythme sans précédent. Parallèlement, dans le domaine de la production d'énergie éolienne, le système de contrôle du pas, en tant que composant clé responsable du contrôle de l'angle de pas des pales des éoliennes et de la capture et de la conversion efficaces de l'énergie éolienne, nécessite une stabilité opérationnelle extrêmement élevée. Dans ce processus, CAZN s'appuie sur des technologies et des solutions de connexion exceptionnelles pour établir des liaisons de transmission électriques et de signaux indispensables, fournissant un support technique solide et fiable pour le fonctionnement efficace et stable des systèmes de contrôle du pas des éoliennes.

Le système de contrôle du pas de l'éolienne est chargé d'ajuster l'angle de pas des pales pour optimiser l'efficacité de la capture de l'énergie éolienne, contrôler la puissance de sortie et protéger la turbine dans des conditions météorologiques extrêmes. Étant donné que le système de pitch doit fonctionner dans des conditions de vent complexes et variables avec un fonctionnement à long terme et à haute intensité, ses solutions de connexion doivent présenter une fiabilité élevée, une résistance aux vibrations et aux chocs, ainsi qu'une adaptabilité aux environnements difficiles. Actuellement, les solutions de connexion courantes pour les systèmes de contrôle du pas des éoliennes comprennent principalement les composants clés suivants :

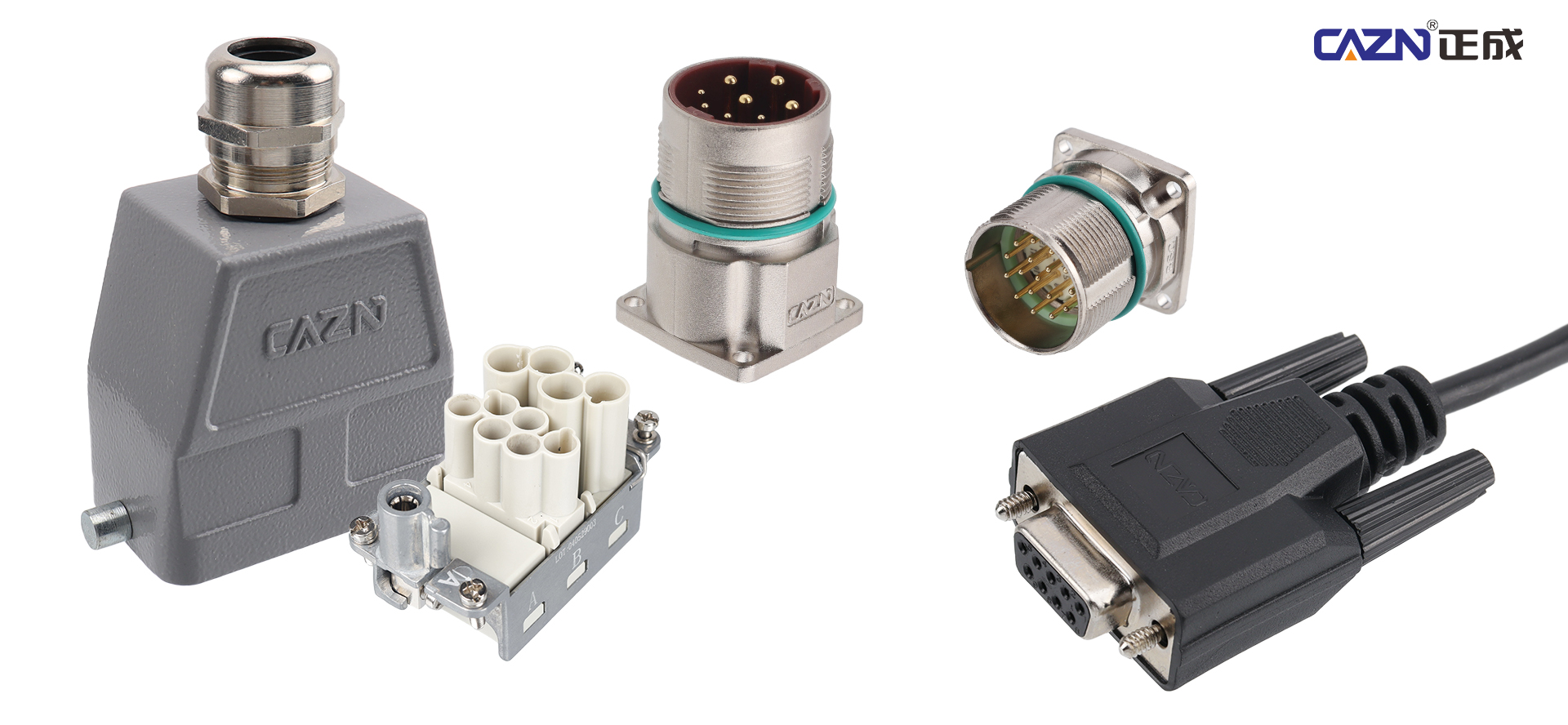

Solutions de sélection de connecteurs principaux

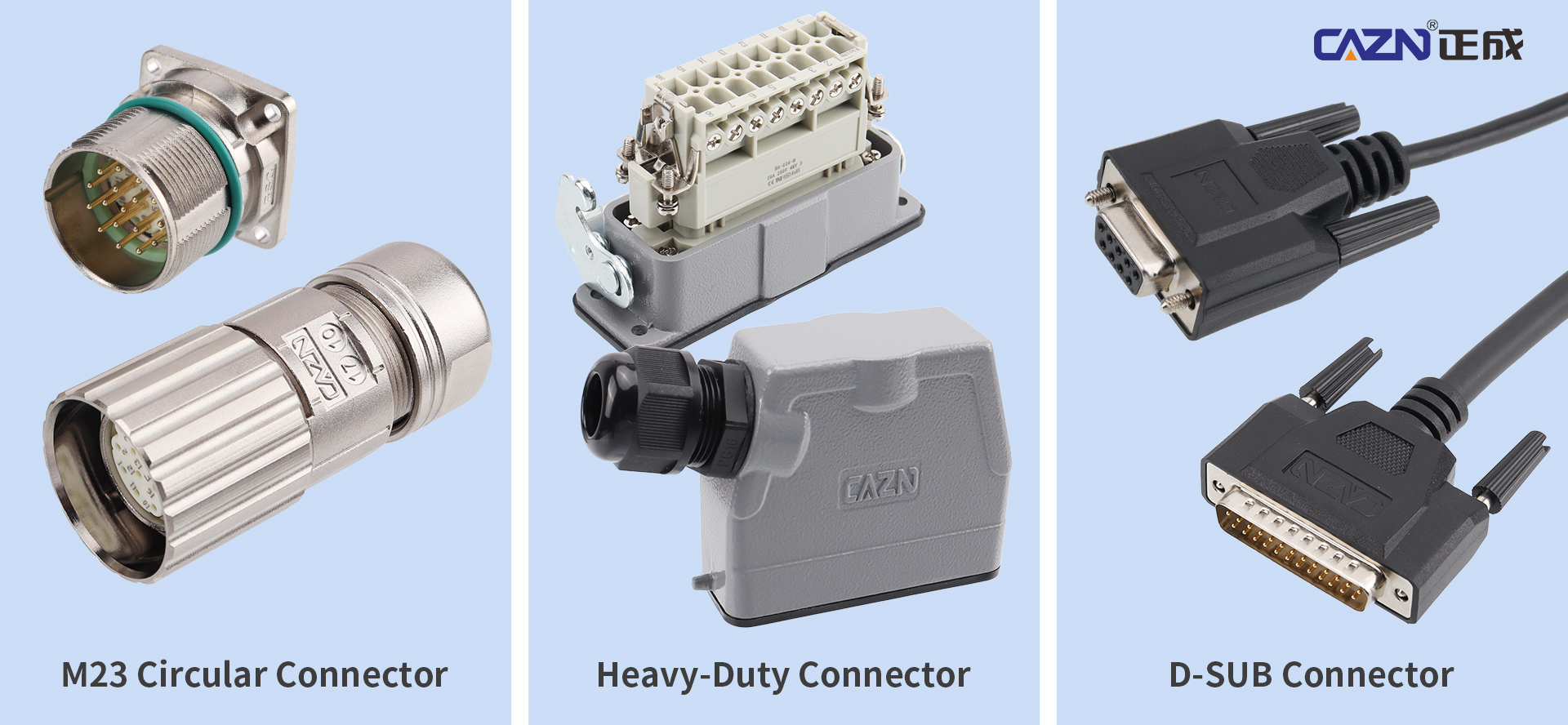

Connecteurs circulaires M23

Les connecteurs circulaires M23 sont largement utilisés pour connecter des entraînements, des moteurs, des codeurs, des capteurs et d'autres composants. Ces connecteurs présentent une capacité de transport de courant élevée pour répondre aux exigences de transmission de courant haute puissance. En même temps, ils sont responsables de la transmission des signaux de commande et des données de surveillance, garantissant ainsi un contrôle de position dynamique et précis. Dans certains systèmes haut de gamme, les connecteurs M23 peuvent également faire partie d'un système de connexion redondant pour améliorer la sécurité globale du système.

● Transmission de puissance puissante et résistance aux vibrations

Le cœur d'un système de contrôle du pas d'une éolienne réside dans le moteur d'entraînement et le contrôleur, qui nécessitent des connecteurs dotés d'excellentes capacités de transmission de courant haute puissance. Les connecteurs M23 et les connecteurs robustes, avec leurs performances de transmission de courant élevées, garantissent non seulement des connexions électriques stables et sûres, mais démontrent également une durabilité et une fiabilité exceptionnelles dans des conditions de fonctionnement à long terme et à haute intensité des éoliennes. En réponse aux forces du vent inévitables et aux impacts des vibrations mécaniques pendant le fonctionnement de la turbine, ces connecteurs adoptent des conceptions structurelles à haute résistance pour résister efficacement aux contraintes externes et garantir des performances de connexion stables.

● Contrôle précis du signal et protection redondante

En plus de la transmission électrique, les connecteurs M23 assurent également la transmission efficace des signaux de commande et des données de surveillance, ce qui est essentiel pour obtenir un réglage dynamique et précis de la position de la lame. Leur excellente intégrité du signal garantit un contrôle précis du système. De plus, pour les systèmes de contrôle de pas haut de gamme recherchant une sécurité maximale, les connecteurs M23 peuvent être intégrés de manière transparente dans des architectures de configuration redondantes, fournissant des canaux de secours en cas de panne du circuit primaire et garantissant un fonctionnement ininterrompu du système.

● Adaptabilité environnementale par tous temps

Les éoliennes sont souvent installées dans des environnements naturels difficiles tels que des zones de haute altitude, des vents forts et des conditions de sable, des variations de température extrêmes et des environnements à forte embruns salins. Les connecteurs circulaires M23 et les connecteurs robustes s'appuient sur des matériaux spéciaux et des technologies d'étanchéité pour offrir une forte résistance environnementale, protégeant efficacement contre les conditions difficiles et garantissant le fonctionnement stable à long terme des équipements éoliens.

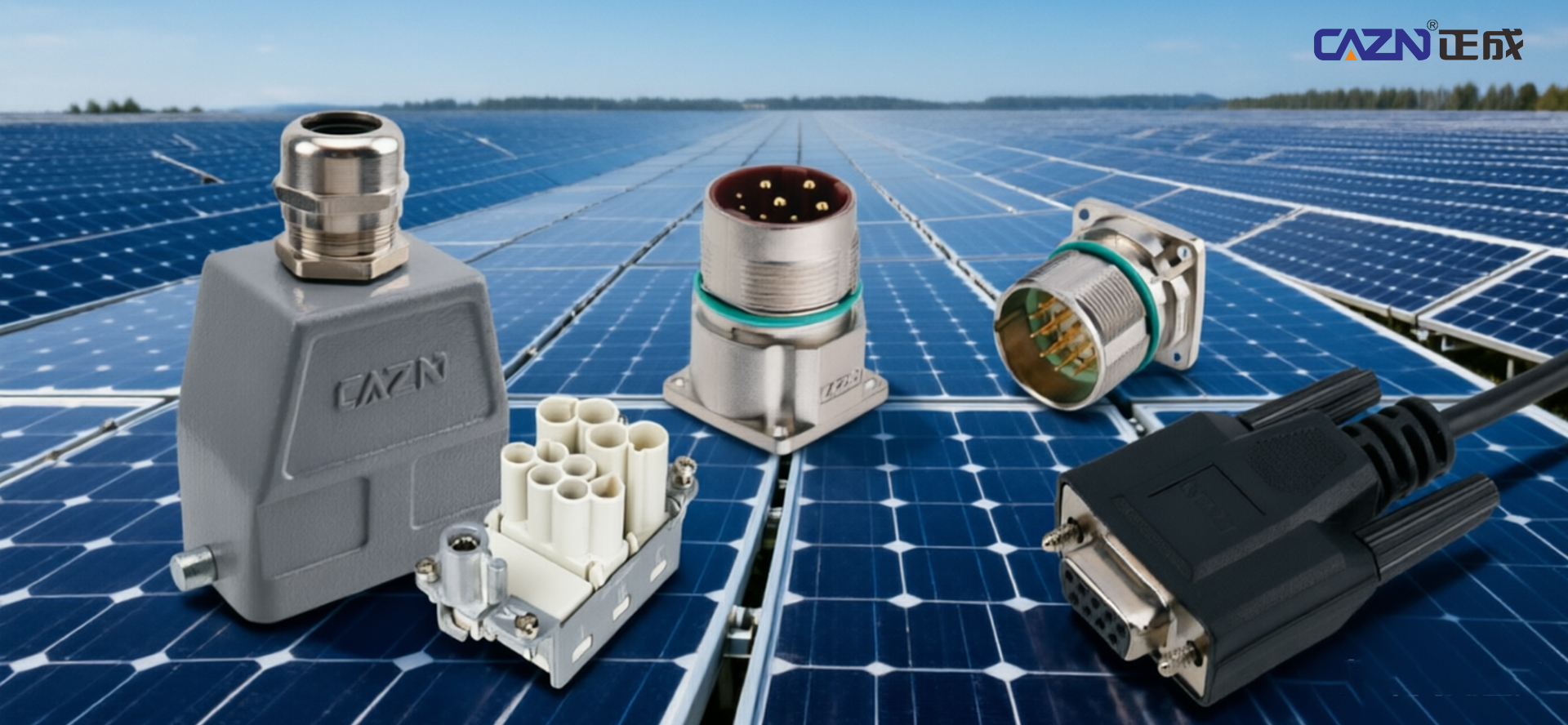

Connecteurs robustes

Les connecteurs robustes sont principalement utilisés à l'intérieur des armoires de commande des systèmes de contrôle du pas des éoliennes pour connecter divers composants électriques et contrôleurs, permettant le contrôle et la surveillance de l'ensemble du système de pas. Les connecteurs robustes adoptent des structures en fonte d'aluminium résistantes aux chocs et des surfaces enduites de poudre résistantes à la corrosion. Ils prennent en charge un courant maximum allant jusqu'à 500 A, offrent un indice de protection IP68 et une protection standard EMI, et peuvent résister à des environnements difficiles, notamment à haute altitude, au vent fort et au sable, à une humidité élevée et aux conditions de brouillard salin.

Connecteurs D-SUB

En tant que composants de connexion auxiliaires, les connecteurs D-SUB sont utilisés avec les connecteurs M23 et les connecteurs robustes pour assurer conjointement une transmission électrique et du signal stable.

Solution de connexion électrique dédiée pour les moteurs à pas

Pour éviter les connexions desserrées potentielles causées par le vieillissement des connecteurs enfichables traditionnels, certains moteurs pas à pas adoptent des solutions de connexion électrique spécialement conçues. Cette solution comprend une boîte à bornes (composée d'un couvercle de boîte à bornes, d'une base de boîte à bornes et d'un bornier) et de connecteurs étanches. Les câbles externes passent à travers les connecteurs étanches dans la cavité interne et sont solidement connectés au bornier. Cette conception améliore efficacement la fiabilité de la connexion entre le moteur de pas et les câbles externes, réduisant ainsi la probabilité de panne du système éolien.

Solutions de communication et de connexion électrique entre nacelle et armoire de pitch

Le système de pas et le système de contrôle principal de la nacelle doivent être connectés via des câbles et connecteurs spécifiques, qui comprennent généralement trois parties principales :

Connexion de la chaîne de sécurité : un câble à 5 conducteurs avec blindage est utilisé pour transmettre la tension de 24 V CC et est responsable de la transmission des signaux de la chaîne de sécurité de la nacelle au système de pas.

Communication par bus de terrain : le bus de terrain Profibus DP est utilisé, doté d'un câble à 2 conducteurs avec conception de blindage, transmettant une tension de 10 V CC pour la communication de données.

Connexion de l'alimentation : une conception de câble à 5 conducteurs est adoptée pour transmettre une alimentation CA de 400 V CA, fournissant ainsi l'alimentation principale du système de pitch.

Alimentation de secours et connexion au système de sauvegarde

Chaque armoire de commande de pas est généralement équipée d'une alimentation de secours constituée de supercondensateurs ou de batteries. Lorsque la tension du réseau provenant de la bague collectrice est interrompue, le système d'alimentation de secours peut directement alimenter le système de contrôle du pas, garantissant que les pales peuvent se déplacer de la position de plume de 0° à 90° à une vitesse sûre (telle que 7°/s), obtenant ainsi une protection d'arrêt d'urgence.

La solution de connexion pour les systèmes de contrôle du pas des éoliennes est un système intégré combinant des connecteurs robustes, des connecteurs M23, des boîtes à bornes dédiées et des systèmes de câbles multi-niveaux. Il est conçu pour garantir une transmission efficace, stable et sûre de l'énergie électrique et des signaux dans des environnements industriels difficiles.

À l'avenir, avec le développement continu de la technologie de l'énergie éolienne et la demande croissante sur le marché des énergies renouvelables, CAZN continuera à préserver son savoir-faire, à innover et à améliorer continuellement les technologies de connexion, et à fournir à ses clients des solutions de connexion plus efficaces, fiables et intelligentes.
