Solutions d'agriculture intelligente CAZN : ingénierie d'une fusion de capteurs fiable

Le plus grand défi dans la perception des robots agricoles n’a jamais été simplement de voir clairement, mais de donner un sens à des données trop diverses. La fusion multicapteurs ne constitue pas en soi une redondance de sécurité ; sans une ingénierie appropriée, il peut devenir un amplificateur du bruit du système.

Cette affirmation est fréquemment discutée dans le domaine de l’automatisation agricole, mais peu d’entre elles proposent une solution de niveau ingénierie. Un robot agricole capable de fonctionner en continu dans des environnements boueux, poussiéreux, bien éclairés et hautement vibratoires nécessite bien plus que le simple montage de caméras, LiDAR, IMU et récepteurs GNSS sur un véhicule. Derrière des performances fiables se cache une architecture systématique intégrant la perception, la connectivité, l’informatique de pointe et le contrôle de mouvement.

Depuis sa création, CAZN est resté déterminé à développer et à mettre en œuvre des solutions complètes pour l’agriculture intelligente. Nous considérons ce principe comme une règle fondamentale de la conception de produits : chaque capteur, chaque faisceau de câbles et chaque processus de synchronisation doivent faire l'objet d'une validation technique. Sinon, l’ajout de capteurs supplémentaires ne fait qu’introduire plus de bruit au lieu d’améliorer la perception.

1. Le problème central : pourquoi le simple ajout de capteurs échoue dans les champs agricoles

La fusion multicapteurs fonctionne souvent bien dans les laboratoires ou dans les environnements contrôlés. Cependant, trois catégories de défis deviennent nettement plus prononcées dans les domaines agricoles réels.

Interférence environnementale : la poussière, l'humidité, la boue, la lumière directe du soleil et un éclairage nocturne inégal peuvent introduire des valeurs aberrantes substantielles dans les données visuelles brutes et LiDAR.

Vibrations mécaniques : les moteurs de machines agricoles, les terrains irréguliers et les impacts des équipements en fonctionnement peuvent provoquer une dérive de polarisation de l'IMU et des déconnexions intermittentes des connecteurs, entraînant des pics de signal transitoires.

Compatibilité électromagnétique (CEM) : les variateurs de fréquence, les électrovannes, les équipements de communication sans fil et les systèmes de batterie haute fréquence peuvent introduire des interférences dans les signaux analogiques et numériques via les câbles et les boucles de masse.

Lorsque ces trois facteurs interagissent, les symptômes courants incluent des sauts de positionnement soudains après des centaines de mètres de fonctionnement, une confiance fluctuante dans la reconnaissance des objets et de faux freinages d'urgence occasionnels.

Dans de nombreux cas, la cause première n’est pas l’algorithme lui-même, mais une cohérence technique insuffisante tout au long de la chaîne de données de perception.

2. Architecture à quatre couches de CAZN pour des solutions agricoles intelligentes

CAZN organise ses solutions complètes d'agriculture intelligente en quatre niveaux fonctionnels, chacun avec des exigences techniques et des livrables clairement définis.

2.1 Couche de perception : sélectionnez des capteurs pour des applications spécifiques au lieu de tout installer

Nous ne préconisons pas d’équiper chaque robot agricole de tous les capteurs disponibles. Au lieu de cela, CAZN fournit des configurations de capteurs étalonnées adaptées à différents environnements d'exploitation.

Semis en plein champ et protection des cultures : GNSS RTK, IMU à double antenne, radar à ondes millimétriques et plusieurs caméras RVB, axés sur le positionnement de haute précision et l'évitement des obstacles.

Récolte et inspection des vergers : LiDAR 3D, caméras de profondeur et capteurs de couple articulaires, axés sur la perception tridimensionnelle des plantes et des fruits.

Serres et agriculture en environnement contrôlé : vision 2D, caméras multispectrales et réseaux de capteurs d'humidité du sol, axés sur l'évaluation de la croissance des cultures et la surveillance environnementale.

Avant la livraison, tous les capteurs subissent un étalonnage extrinsèque, un alignement de l'horodatage à l'aide d'un déclenchement matériel et une caractérisation du bruit de base. L'erreur de synchronisation cible est inférieure à 1 ms, réduisant les incertitudes associées à l'étalonnage manuel sur le site de déploiement.

2.2 Couche de connectivité : faisceaux de câbles de qualité automobile pour supprimer le bruit au niveau de la couche physique

La couche de connectivité est l'un des composants les plus fréquemment négligés, mais elle a un impact considérable sur la stabilité globale du système. La solution de CAZN suit des spécifications de connectivité standardisées.

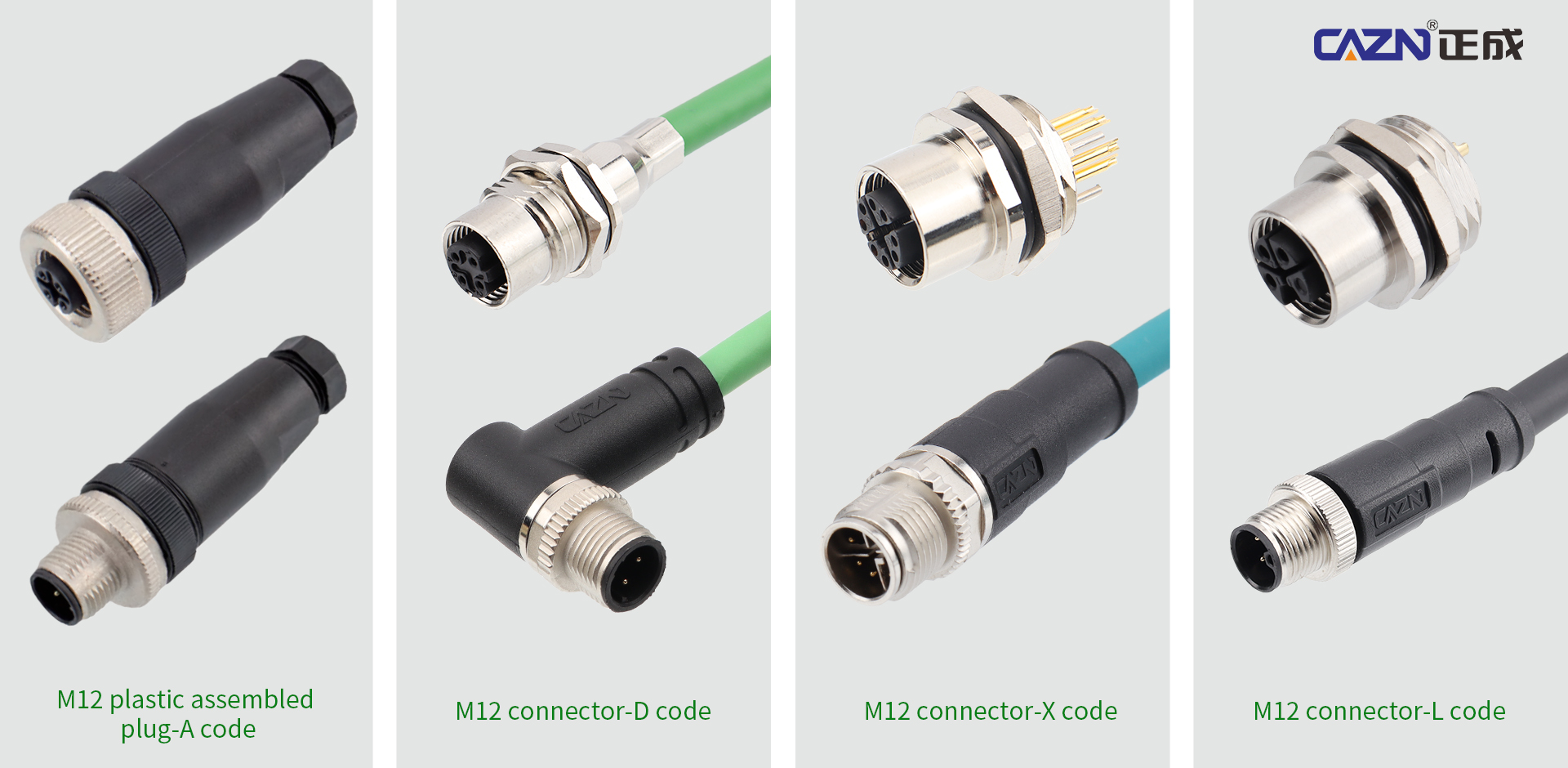

Réseau de communication principal : connecteurs M12 codés X pour une communication Ethernet haut débit, dotés de mécanismes de verrouillage à filetage métallique et d'une protection IP67/IP69K. La mise à la terre du blindage est mise en œuvre conformément aux exigences de conception CEM du système.

Alimentation et bus CAN : connecteurs M12 codés A avec configurations à 5 ou 8 broches, verrouillage fileté résistant aux vibrations et compatibilité avec la communication CAN basée sur la norme ISO 11898.

Signaux analogiques et basse vitesse : connecteurs circulaires M8 ou connecteurs verrouillables montés sur carte, avec des câbles de signaux éloignés des faisceaux d'alimentation et une distance de séparation recommandée d'au moins 200 mm.

Connexions d'antenne : les systèmes radio GNSS et de données sans fil utilisent des connecteurs de type TNC ou N pour réduire le risque de desserrage sous l'effet des vibrations par rapport aux connexions SMA dans les applications exigeantes.

Dans notre laboratoire, nous effectuons des tests de vibrations aléatoires de 10 à 500 Hz, des tests de lavage à haute pression IP69K et des tests de décharge par contact ESD de ±8 kV. Ces tests permettent de garantir que les connecteurs eux-mêmes ne deviennent pas des sources supplémentaires d'interférences de signal.

2.3 Couche Edge Computing : coordination des algorithmes avec l'ingénierie matérielle

L'unité informatique de pointe intégrée intègre des ressources informatiques hétérogènes, notamment des CPU, des NPU et des GPU, pour prendre en charge les capacités logicielles propriétaires de CAZN.

Moteur de positionnement à fusion multicapteurs : l'intégration GNSS/INS étroitement couplée et l'odométrie LiDAR aident à maintenir les performances de positionnement lorsque les signaux satellite ne sont pas disponibles, comme sous la canopée dense des arbres ou à l'intérieur des serres. L’objectif est de maintenir un positionnement centimétrique pendant plus de 30 minutes dans des conditions de fonctionnement spécifiées.

Modèles de reconnaissance et de segmentation des cultures : des modèles légers formés pour les cultures de base, les fruits et légumes et les cultures commerciales prennent en charge la reconnaissance et la segmentation spécifiques à l'application, avec des mises à jour OTA permettant une amélioration continue du modèle.

Module de surveillance de la sécurité fonctionnelle : le système surveille l'état des capteurs, la fraîcheur des données et l'état des connecteurs en temps réel. Lorsqu'une anomalie est détectée, il déclenche un mode de fonctionnement dégradé approprié ou initie un arrêt de sécurité.

2.4 Couche de gestion du cloud et des opérations

La plateforme cloud prend en charge la génération de cartes, la répartition des tâches, la collecte de données opérationnelles et les mises à jour de modèles.

Grâce à des interfaces Web ou mobiles, les gestionnaires d'exploitation agricole peuvent surveiller les trajectoires d'exploitation, la couverture des zones, les alertes anormales et l'état des équipements. Des rapports peuvent également être générés par champ, type de culture et saison de croissance pour soutenir l'analyse opérationnelle et les décisions de gestion agricole.

3. Pourquoi choisir CAZN pour des solutions d'agriculture intelligente ?

Conception de systèmes axée sur les applications : Plutôt que d'utiliser des configurations de capteurs excessives pour compenser les limitations techniques, nous sélectionnons des combinaisons de capteurs en fonction de conditions de fonctionnement et d'exigences fonctionnelles spécifiques.

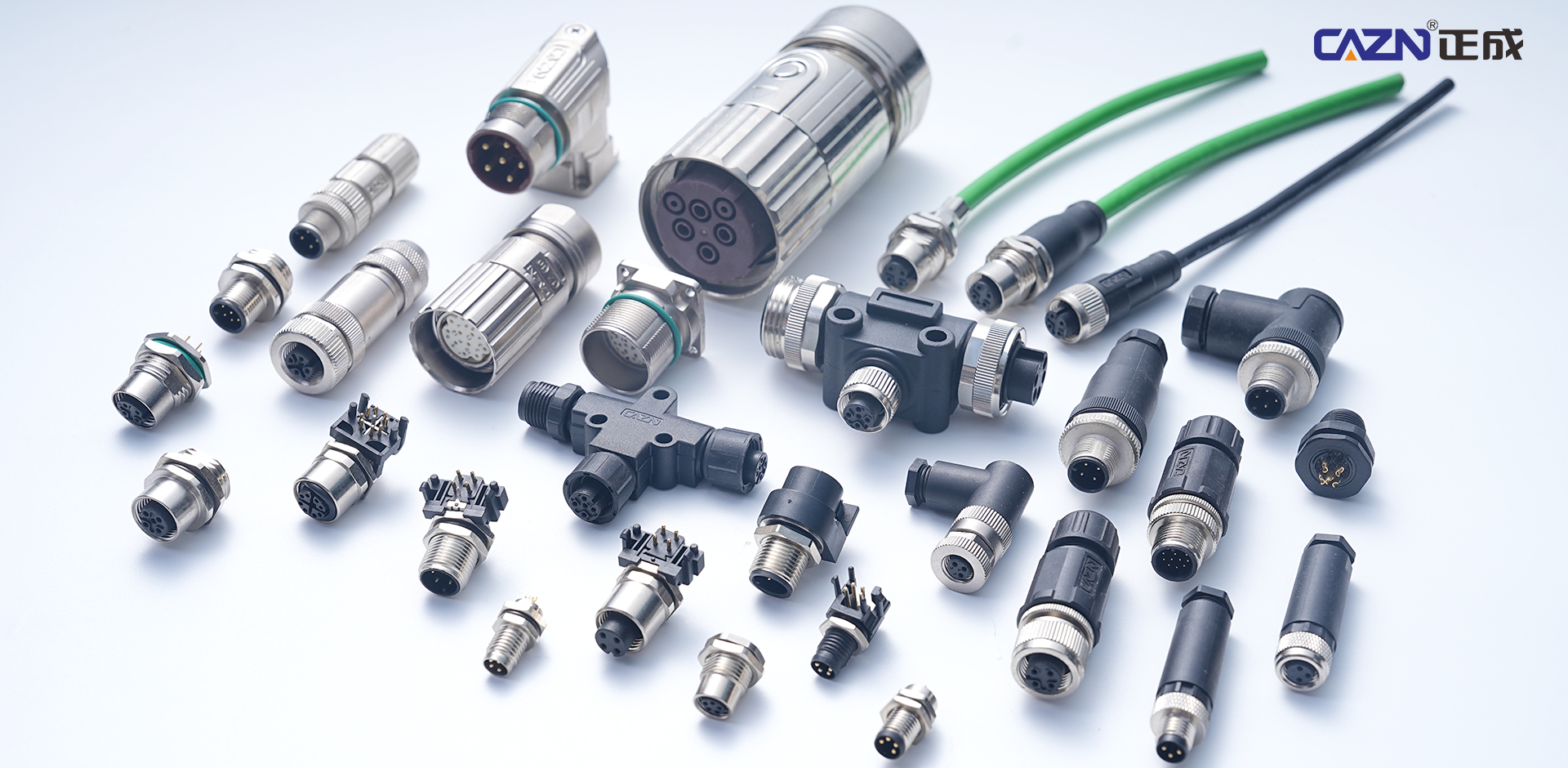

Ingénierie de connectivité standardisée : les spécifications de connectivité industrielle et de faisceaux de câbles M12 de CAZN aident à supprimer les interférences au niveau de la couche physique, établissant ainsi les bases d'une perception fiable.

Développement d'algorithmes et de matériel intégrés : la perception, l'étalonnage, la conception de faisceaux de câbles et l'informatique de pointe sont développés et améliorés grâce à des efforts d'ingénierie coordonnés, réduisant ainsi les écarts d'intégration entre les différents fournisseurs.

Déploiement reproductible : des robots agricoles individuels  aux opérations de flotte, et des champs ouverts aux serres, nos solutions sont conçues pour prendre en charge une mise en œuvre standardisée dans divers environnements agricoles.

4. Construire des robots agricoles pour un fonctionnement fiable à long terme

La mesure ultime d'un robot agricole n'est pas le nombre de capteurs qu'il transporte, mais sa fiabilité après un mois de fonctionnement continu dans des conditions boueuses et exigeantes. Son positionnement doit rester stable, les résultats de reconnaissance doivent rester cohérents et le freinage d'urgence doit répondre correctement sans fausse activation.

Les solutions complètes d'agriculture intelligente de CAZN relèvent ces défis grâce à une ingénierie systématique, intégrant la sélection de capteurs, une connectivité fiable, l'informatique de pointe et un contrôle intelligent dans une architecture unifiée.

En se concentrant sur la cohérence technique plutôt que sur la seule quantité de capteurs, CAZN s'efforce de rendre l'automatisation agricole plus fiable, évolutive et adaptable aux environnements agricoles réels.
