Connecteurs : la base matérielle de la connectivité des appareils électroménagers intelligents

Lorsqu'un four démarre, la hotte s'allume automatiquement. Lorsque la température ambiante et l'humidité changent, le chauffe-eau ajuste sa température en conséquence. Avec une seule commande en quittant la maison, tous les appareils connectés peuvent passer en mode de protection veille en séquence. Ces scénarios transparents de maison intelligente peuvent sembler être entièrement pilotés par un système de contrôle de maison intelligente, mais derrière eux se cache un composant souvent négligé mais essentiel : le connecteur.

En tant qu'interface physique pour l'alimentation électrique et la transmission des signaux entre les systèmes d'appareils électroménagers intelligents, les connecteurs établissent des liens fiables entre les unités de commande électroniques, les capteurs et les modules de communication. Ils permettent aux appareils de différentes catégories de produits d’obtenir une connectivité au niveau matériel et un fonctionnement coordonné.

Un écosystème de maison intelligente mature repose sur une architecture en couches. Au niveau matériel, les connecteurs constituent la base physique de l'interconnexion. La couche intermédiaire gère la communication multiprotocole et la transmission de données, tandis que la couche supérieure s'appuie sur un système d'exploitation domestique intelligent pour prendre des décisions et coordonner des scénarios. Des appareils individuels à un réseau intégré d'appareils connectés dans toute la maison, les connecteurs sont essentiels à chaque étape.

Connecteurs : la base de la connectivité interne des appareils intelligents

À l'intérieur des appareils intelligents individuels, les connecteurs de terminal UART et les connecteurs de carte FPC relient la carte de commande principale aux modules IoT, aux capteurs et aux unités d'entraînement de moteur. Ils connectent des modules de communication sans fil tels que Wi-Fi, ZigBee et UMesh au contrôleur principal de l'appareil, permettant la collecte et l'échange de relevés de température, d'état de fonctionnement et d'autres données.

Cette intégration matérielle constitue la base des fonctionnalités connectées des réfrigérateurs, des machines à laver et des fours combinés à vapeur. Les connecteurs coaxiaux RF IPEX fournissent des connexions radiofréquence stables entre les modules sans fil et les antennes, aidant ainsi à maintenir une communication sans fil fiable dans tout le réseau de la maison intelligente.

Image 1 : Connectivité des appareils électroménagers intelligents

Connecteurs étanches pour les environnements exigeants de cuisine et de salle de bain

Les environnements de cuisine et de salle de bain exposent les connecteurs à l’humidité, à la condensation, à la graisse et aux fluctuations de température. Pour les nœuds de capteurs externes fonctionnant dans ces conditions, les connecteurs circulaires M8 et M12 classés IP67 offrent une solution de connexion pratique.

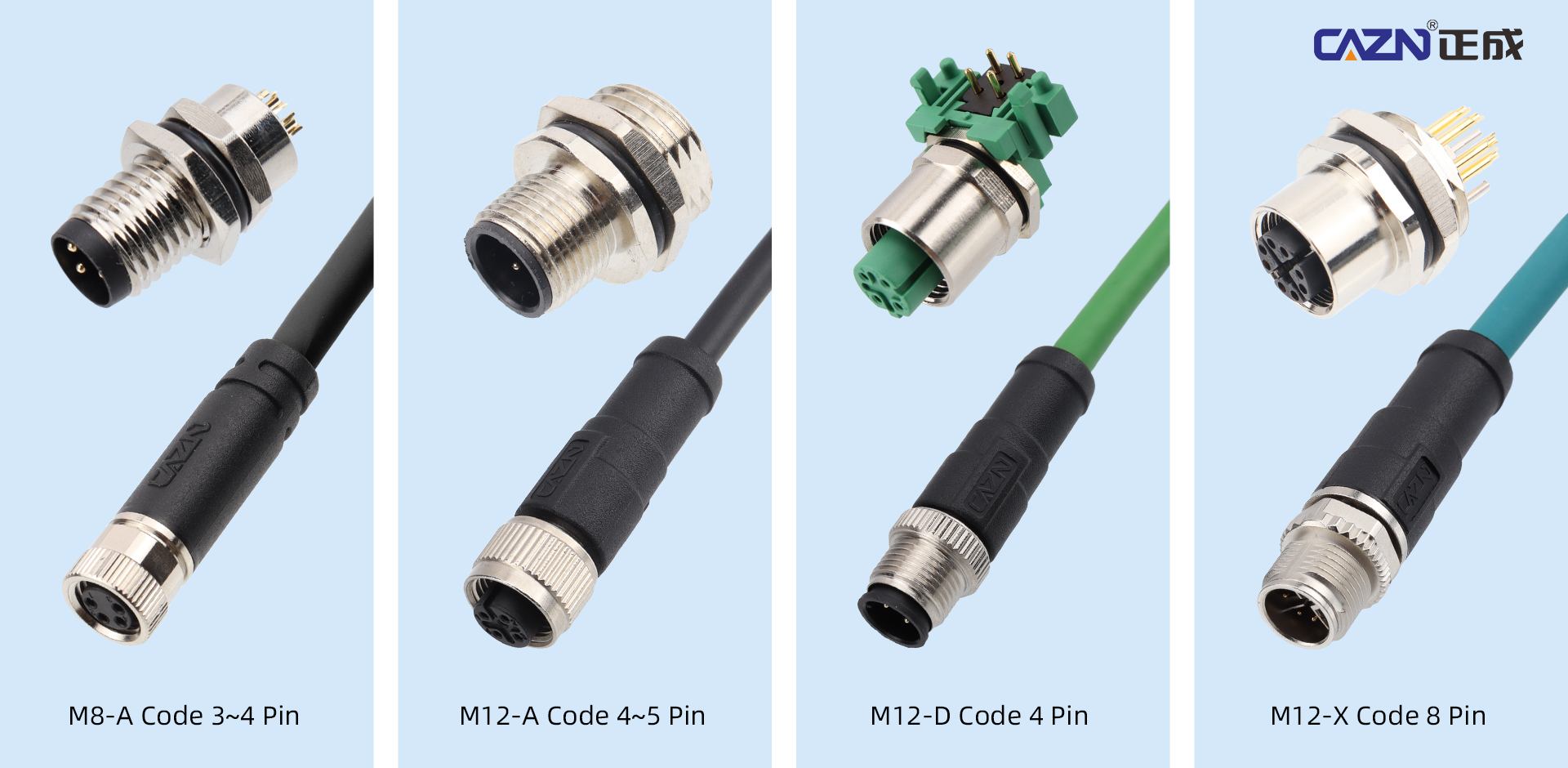

Les connecteurs M8/M12 à codage A conviennent à l'alimentation électrique et à l'acquisition de signaux dans les capteurs de température, d'humidité et de présence humaine. Les connecteurs M12 codés D prennent en charge la communication Ethernet 100 Mbps, tandis que les connecteurs M12 codés X à 8 broches prennent en charge Gigabit Ethernet pour une transmission de données à haut débit. Ces configurations sont particulièrement pertinentes pour les cuisines intelligentes commerciales dotées de plusieurs appareils interconnectés.

Pour les passerelles de contrôle central et les bus de communication des appareils de cuisine commerciaux, les connecteurs RJ45 blindés et les connecteurs de borne RS485 fournissent des connexions filaires stables. Leurs conceptions de blindage et de câblage appropriées aident à réduire les interférences électromagnétiques générées par les compresseurs, les moteurs et autres équipements pendant le démarrage et le fonctionnement, améliorant ainsi la fiabilité des communications et réduisant le risque d'erreurs de signal ou de commandes de contrôle involontaires.

Connexion du matériel aux systèmes de contrôle domestique intelligents

Au-dessus de la couche de connectivité physique, le système de contrôle domestique intelligent UHomeOS fait office de plate-forme centrale de coordination. Il prend en charge plusieurs protocoles de communication, notamment PLC-Mesh, ZigBee 3.0 et Ethernet, permettant aux signaux acheminés via différents types de connecteurs d'être intégrés dans une norme unifiée de connectivité pour maison intelligente.

Cette architecture permet aux appareils de différentes catégories de produits de communiquer et de coordonner leurs opérations. Même lorsque la connexion Internet externe est interrompue, la passerelle locale peut continuer à exécuter des scénarios d'automatisation prédéfinis via les liens de communication physiques établis, contribuant ainsi à maintenir les fonctions essentielles de la maison intelligente.

La fiabilité de cette architecture dépend non seulement de la compatibilité logicielle mais également de la stabilité des connexions matérielles sous-jacentes. Une sélection appropriée des connecteurs permet de garantir que l'alimentation, les signaux de commande et les données de communication sont transmis de manière cohérente entre les appareils.

Exigences de fiabilité des connecteurs pour les appareils électroménagers intelligents

Les appareils électroménagers intelligents fonctionnent dans des environnements impliquant des températures élevées, des cycles thermiques, des vibrations continues, de l'humidité et une contamination par la graisse. Ces conditions imposent des exigences strictes en matière de matériaux de connecteur, de performances de contact, de conception mécanique et de compatibilité électromagnétique.

Pour les applications spécifiques aux appareils, CAZN propose des solutions de sélection de connecteurs qui tiennent compte de l'environnement d'exploitation réel et des exigences électriques. Les principales considérations incluent une résistance de contact stable  avec une variation minimale après un cycle thermique, des matériaux ignifuges UL94 V-0 et la conformité aux exigences environnementales RoHS et REACH applicables.

Les connecteurs circulaires verrouillables doivent également fournir une rétention d'accouplement fiable et une durabilité d'insertion-extraction pour éviter le desserrage lors d'un fonctionnement à long terme. Pour les applications à proximité de moteurs et de compresseurs, les structures de connecteurs blindés peuvent aider à supprimer les interférences électromagnétiques (EMI), réduisant ainsi le risque d'erreurs de communication et de comportement inattendu de l'appareil.

Les conceptions de connecteurs compacts sont tout aussi importantes à mesure que les appareils électroménagers deviennent plus fins et plus intégrés. Les interfaces peu encombrantes aident à optimiser la disposition des cartes de commande tout en maintenant des connexions électriques fiables et un assemblage pratique.

Solutions de connectivité complètes pour les applications d'appareils intelligents

Des cuisines intelligentes intégrées et des salles de bains intelligentes aux réseaux d'appareils de cuisine commerciaux et aux équipements agricoles intelligents, les solutions de connecteurs répondent à un large éventail d'exigences de connectivité. Ceux-ci incluent des connexions de contrôle électronique interne, des réseaux de capteurs câblés et des communications par passerelle à haut débit.

Différents scénarios d'application nécessitent différentes configurations de connecteur. Les cartes de contrôle internes peuvent donner la priorité aux interfaces FPC et UART compactes, tandis que les capteurs exposés nécessitent des connexions M8/M12 étanches. Les réseaux de communication à haut débit peuvent s'appuyer sur des interfaces M12 codées X ou RJ45 blindées, en fonction du débit de transmission requis et de l'environnement d'installation.

Un système de connecteurs bien conçu rassemble ces différentes interfaces dans une architecture matérielle fiable. Le résultat est une communication plus cohérente entre les appareils, des scénarios d’automatisation plus fiables et une intégration améliorée dans les environnements connectés.

À mesure que les appareils électroménagers intelligents continuent d’évoluer, les exigences en matière de connectivité matérielle deviendront de plus en plus exigeantes. CAZN reste déterminé à faire progresser la technologie des connecteurs pour les applications d'appareils intelligents, en accordant une attention continue à la protection de l'environnement, à la compatibilité électromagnétique et à la conception miniaturisée. En travaillant en étroite collaboration avec les fabricants d'appareils électroménagers, CAZN vise à renforcer les bases matérielles de la vie connectée et à soutenir la prochaine génération d'écosystèmes de maison intelligente.

Guide de sélection des connecteurs | Applications d'appareils électroménagers intelligents par CAZN

Applications applicables : appareils électroménagers intelligents, capteurs de cuisine et de salle de bain, passerelles pour toute la maison et réseaux d'appareils de cuisine commerciaux.

Exigences de sélection des connecteurs clés pour les appareils électroménagers intelligents

Protection de l'environnement : pour les capteurs exposés dans les cuisines et les salles de bains, donnez la priorité aux connecteurs verrouillables M8/M12 avec protection IP67 pour gérer l'exposition à l'humidité, à la condensation et à la graisse.

Performances CEM : les connecteurs installés à proximité des moteurs et des compresseurs doivent intégrer des structures de blindage appropriées pour réduire les interférences électromagnétiques pendant le démarrage et le fonctionnement de l'équipement.

Durabilité mécanique : Préciser une durabilité d’insertion-extraction d’au moins 1 000 cycles. Après le cycle thermique, la variation de la résistance de contact doit être contrôlée dans la limite de 10 mΩ, sous réserve des conditions de test convenues.

Conformité des matériaux : sélectionnez les matériaux ignifuges UL94 V-0 lorsque cela est nécessaire et vérifiez la conformité aux exigences RoHS et REACH applicables pour prendre en charge les normes de sécurité et environnementales des appareils.

Flexibilité d'installation : les prises de connecteur montées sur PCB doivent prendre en charge les configurations CMS ou à montage arrière appropriées. Les faisceaux de câbles pré-assemblés peuvent être spécifiés avec des connecteurs droits ou à angle droit en fonction de la disposition de l'équipement et des contraintes d'installation.

CAZN – Expert en technologie de connexion industrielle

Du câblage interne des appareils aux connexions de capteurs étanches et aux interfaces de communication à haut débit, CAZN fournit des produits de connectivité industrielle et des solutions personnalisées pour répondre aux exigences évolutives des appareils électroménagers intelligents. Une vie intelligente et fiable commence par des connexions matérielles fiables.
