Connecteurs M8

Type à montage sur panneau (panneau/prise PCB) : fixé au panneau du boîtier de l'équipement ou au PCB, avec des broches soudées au PCB et accouplées à l'extérieur avec une fiche d'extrémité de câble.

Type d'extrémité de câble (prise, prémoulée/assemblage sur site) : intégré à l'extrémité du câble et utilisé comme extrémité d'accouplement mobile.

1. Principales différences d'installation

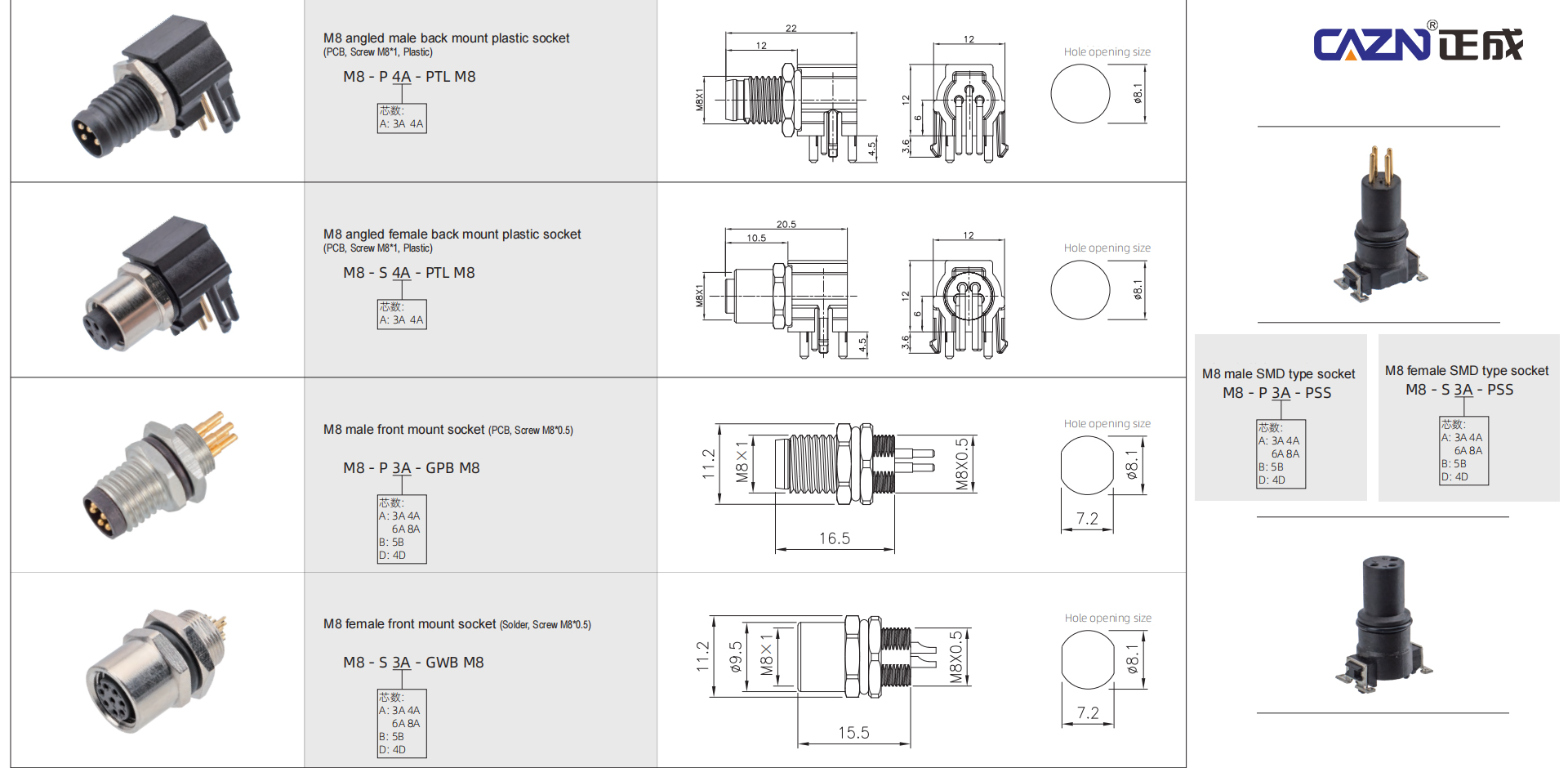

Montage sur panneau M8 (côté équipement fixe)

1. Montage sur panneau : Un trou de montage est pratiqué dans le panneau. Le corps du connecteur fileté traverse le panneau et est fixé avec un écrou à l'intérieur de l'équipement. Les broches à souder/coquilles à souder arrière sont situées à l'intérieur du boîtier et se connectent au PCB ou aux fils internes.

2. Type de soudure directe sur PCB : les broches sont directement soudées sur le PCB. Le corps du connecteur passe à travers l'ouverture du boîtier, exposant l'interface d'accouplement à l'extérieur. Deux structures sont disponibles : broches droites et broches à angle droit à 90°.

3. Répartition de l'espace : une partie du connecteur est située à l'extérieur du boîtier de l'équipement (le filetage correspondant), tandis qu'une partie occupe l'espace interne de l'équipement (broches à souder et écrou de montage).

Extrémité de câble M8 (côté câble mobile)

Il existe deux types : la construction monobloc prémoulée et la construction à vis/sertissage pour assemblage sur site. L'ensemble du corps du connecteur est situé à l'extérieur de l'équipement, seul le câble entrant dans le boîtier. Le corps du connecteur n'occupe pas d'espace interne dans le boîtier. Des configurations de sorties de câble droites et à angle droit à 90° sont disponibles.

2. Impact sur l'utilisation de l'espace de l'équipement

1. Enceinte de l'équipement et espace externe

Type à montage sur panneau

Le boîtier doit uniquement réserver un trou de montage standard M8. L'interface affleure le boîtier, avec très peu de saillie externe, ce qui la rend adaptée aux configurations denses à plusieurs connecteurs. La distance minimale centre à centre du connecteur est d'environ 12 mm, ce qui permet des configurations d'interface haute densité.

Un espace doit être réservé au fonctionnement de la clé lors du serrage ou du desserrage du raccord fileté. Lorsqu'une fiche d'extrémité de câble droite est connectée, la fiche d'extrémité de câble correspondante s'étendra vers l'extérieur de l'équipement sur une certaine longueur.

Type d'extrémité de câble (côté équipement utilisant une prise à montage sur panneau avec queue de câble)

Si le côté équipement utilise une « prise à montage sur panneau avec queue de câble », l'ouverture du boîtier est simple, mais le corps du connecteur et la gaine de câble moulée sont complètement situés à l'extérieur de l'équipement. Lorsque plusieurs connecteurs sont disposés côte à côte, le diamètre extérieur plus grand de la gaine de câble moulée nécessite un plus grand espacement entre les interfaces, ce qui rend les configurations haute densité plus difficiles.

Remarque supplémentaire : un connecteur d'extrémité de câble à angle droit peut modifier la direction d'acheminement du câble, permettant au câble de passer près de la surface du boîtier et réduisant l'espace occupé par la courbure externe du câble.

2. Espace de boîtier d'équipement interne - Différence clé

Type à montage sur panneau avec verrouillage par écrou interne : Le boîtier interne doit accueillir l'écrou de verrouillage, la rondelle et la coupelle de soudure arrière/le fil de soudure. Ces composants occupent de la profondeur derrière le panneau. Des interférences peuvent facilement se produire dans des boîtiers fins ou dans des applications où le connecteur est positionné à proximité du PCB. L'installation sur le panneau arrière peut réduire la saillie interne et convient aux boîtiers minces.

Type à angle droit pour PCB monté sur panneau : Les broches à angle droit de 90° permettent au PCB d'être disposé parallèlement au panneau, économisant considérablement de l'espace dans le sens de la profondeur du boîtier. Cette configuration est le choix préféré pour les petits capteurs et les modules d'E/S miniatures. Un connecteur à montage sur panneau à broches droites occupe plus d'espace dans la direction perpendiculaire au PCB et au panneau.

Type d'extrémité de câble (fiche uniquement, sans prise de panneau) : le corps du connecteur est complètement à l'extérieur du boîtier. Seul le câble doit être acheminé à l'intérieur de l'équipement. Aucun espace n'est occupé par un écrou de montage ou des broches à souder, ce qui signifie que le corps du connecteur lui-même n'occupe aucun espace interne dans le boîtier.

Inconvénient : Une fiche d'extrémité de câble ne peut pas être utilisée directement côté équipement. Le côté équipement nécessite toujours une prise à montage sur panneau. Le connecteur d'extrémité de câble ne constitue qu'un côté de la connexion du câble.

3. Occupation de l’espace PCB

Type de soudure sur PCB à montage sur panneau : Le connecteur M8 occupe une zone de tampon sur le PCB. Les broches droites occupent une hauteur verticale, tandis que les broches à angle droit occupent principalement l'espace planaire du PCB et ont une très faible hauteur, ce qui les rend adaptées aux boîtiers à profil bas.

Type d'extrémité de câble : le connecteur n'est pas directement soudé au PCB. Si l'équipement utilise un connecteur monté sur panneau avec une queue de câble, la queue de câble doit alors être connectée au PCB, ce qui nécessite un espace de câblage supplémentaire. Cela fournit une disposition de circuit imprimé plus flexible mais augmente la complexité du câblage.

3. Sélection du connecteur M8 : compromis du point de vue spatial

Article de comparaison	Prise M8 à montage sur panneau	Fiche M8 d'extrémité de câble
Extérieur de l'équipement	Interface compacte, prenant en charge les configurations multi-connecteurs haute densité	Corps de fiche plus grand ; le type à angle droit peut optimiser le routage des câbles, mais nécessite un plus grand espacement entre les connecteurs adjacents
Boîtier interne	Occupe un espace interne pour l'écrou et les broches à souder ; Le type de PCB à angle droit peut optimiser la profondeur du boîtier	Le corps du connecteur reste à l'extérieur ; seul le câble entre dans le coffret ; le côté équipement nécessite toujours une prise à montage sur panneau
Profession des PCB	Les épingles droites occupent une hauteur verticale ; les broches à angle droit occupent principalement l'espace planaire	N'occupe pas directement l'espace PCB, mais nécessite un câblage supplémentaire
Scénarios spatiaux appropriés	Panneaux multi-connecteurs denses, petits boîtiers de capteurs ; Le type PCB à angle droit est préféré	Les tours de câbles externes sont limités et un acheminement des câbles à angle droit est requis ; modifications du câblage sur site

Le type à montage sur panneau est plus adapté pour « faire converger » l'interface de connexion sur le panneau de l'équipement/PCB et optimiser l'espace externe, mais cela se fait au détriment de l'espace d'installation et de câblage sur la face intérieure du panneau.

Le type à extrémité de câble déplace l'espace requis vers le routage externe des câbles. Son option à angle droit offre une plus grande flexibilité pour les canaux de routage étroits et ne nécessite pas d'ouverture de panneau lorsqu'elle est utilisée comme connecteur d'extrémité de câble.

Dans la conception réelle des équipements, le type à montage sur panneau est souvent fixé au panneau du boîtier comme interface de l'équipement et associé à une fiche d'extrémité de câble à angle droit pour un acheminement externe compact des câbles. Cette combinaison permet d'atteindre un équilibre optimal entre les contraintes d'espace internes et externes.
