CAZN | Connecteur de code M8-B

Le connecteur CAZN M8-B Code est un type spécifique de la famille des connecteurs circulaires M8, doté d'un codage B et d'une configuration à 5 broches. Cette conception le rend particulièrement adapté aux applications d'automatisation industrielle qui nécessitent une communication par bus de terrain fiable dans des espaces d'installation compacts.

Le code M8-B, conforme à la norme CEI 61076-2-104, est un connecteur miniature fixe à 5 conducteurs principalement positionné pour les applications de bus de terrain PROFIBUS-DP. Son détrompage mécanique empêche un accouplement incorrect avec les connecteurs A-Code et D-Code. Il est conçu pour les nœuds de bus de terrain où l'espace d'installation est très restreint. Comparé aux connecteurs M8-A et M8-D, le code M8-B a un volume de marché beaucoup plus réduit, tandis que le code M12-B reste la solution de connecteur principale pour PROFIBUS.

Spécifications de base

Codage : B-Code, avec une configuration de détrompage dédiée à 5 broches

Protocole : PROFIBUS-DP basé sur la communication par bus différentiel RS-485 ; ne convient pas à la transmission Ethernet

Tension nominale : 30 V CA/CC

Courant nominal : 3 A

Protection : IP67 lorsqu'il est correctement accouplé et verrouillé

Température de fonctionnement : -25°C à +80°C

Cycles d'accouplement : ≥500

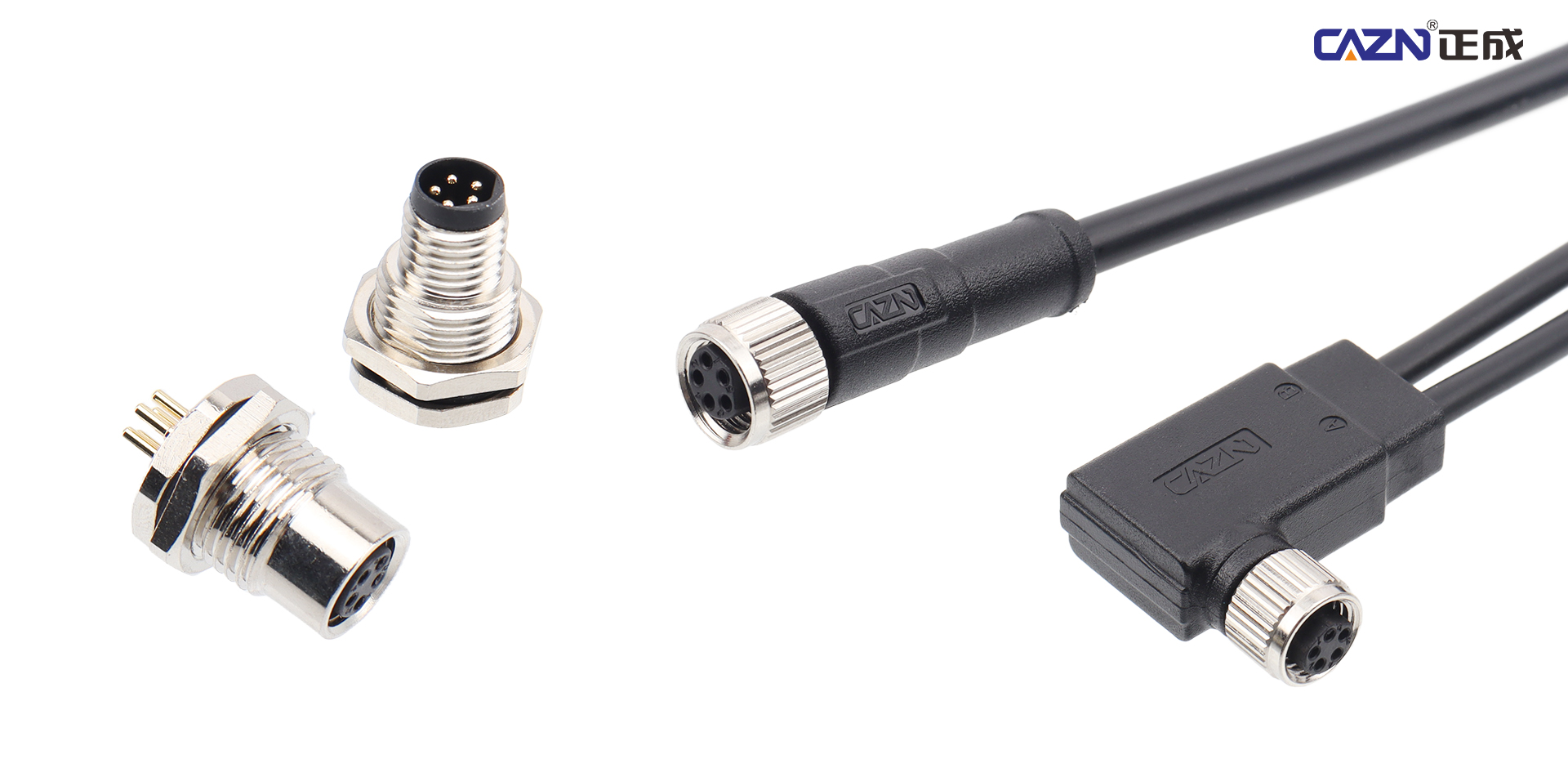

Configurations : Versions droites et à angle droit à 90° ; connecteurs mâles et femelles ; assemblages de câbles prémoulés, versions à assemblage sur site et connecteurs de panneau PCB

Blindage : versions blindées disponibles, principalement pour une transmission fiable par bus de terrain

Distance de transmission : Dépend du débit en bauds PROFIBUS, avec des distances allant jusqu'à 500 m à la vitesse de bus applicable

Qu’est-ce que le codage B ?

La caractéristique déterminante d'un connecteur M8-B Code est son codage B. Le mécanisme de codage assure une polarisation mécanique, empêchant l'insertion incorrecte de types de connecteurs incompatibles.

L'interface codée B présente une saillie asymétrique distinctive qui correspond à la rainure correspondante sur la prise. Ce codage physique empêche l'accouplement accidentel avec d'autres types de codage M8, notamment le code A et le code D, contribuant ainsi à réduire les erreurs de câblage lors de l'installation et de la maintenance.

Selon la norme CEI 61076-2-104, la position de saisie des connecteurs M8 codés B est généralement située autour de la position 7 heures. Cette structure de codage est particulièrement utile dans les environnements industriels où plusieurs types de connecteurs M8 peuvent être installés à proximité.

Pourquoi le M8-B utilise-t-il 5 broches ?

Le connecteur de code M8-B est principalement configuré avec 5 broches, fournissant les contacts requis pour PROFIBUS-DP et les exigences de connexion de bus de terrain associées.

La configuration à 5 broches est également un indicateur de sélection important. Lors de l'évaluation d'un connecteur M8 pour un système d'automatisation existant, la combinaison de 5 broches + codage B pointe fortement vers une conception de code M8-B.

Cependant, le nombre de broches seul ne doit pas être utilisé pour déterminer la compatibilité des connecteurs. Le codage, les spécifications électriques, le protocole et l'interface de l'équipement doivent tous être vérifiés avant l'installation.

Code M8-B contre code M8-D contre code M8-A

Les trois types de connecteurs remplissent des fonctions de communication et d'automatisation distinctement différentes.

Code M8-B : 5 broches, principalement pour les applications de bus de terrain PROFIBUS-DP / RS-485.

Code M8-D : 4 broches, conçu pour Ethernet industriel 100 Mbps, y compris les applications PROFINET, EtherCAT et EtherNet/IP.

Code M8-A : généralement 3 ou 4 broches, couramment utilisées pour les E/S générales du capteur et les connexions d'alimentation, plutôt que pour la communication par bus de terrain ou Ethernet.

Cette distinction est importante lors du remplacement d'un connecteur existant ou de la conception d'un automatisme compact. Un connecteur M8-B Code ne peut pas simplement être remplacé par un connecteur M8-D Code car leurs interfaces électriques et protocoles de communication sont fondamentalement différents.

Applications typiques des connecteurs à code M8-B

La principale application du connecteur M8-B Code est la communication par bus de terrain PROFIBUS-DP. Il peut également être utilisé dans certains systèmes de capteurs et d'asservissements nécessitant un blindage dédié ou des connexions de retour.

L'équipement typique comprend des systèmes d'entreposage et de convoyage automatisés, des robots industriels, des boîtiers d'E/S distribués, des commutateurs, des actionneurs et divers dispositifs de contrôle d'automatisation industrielle.

Le connecteur est particulièrement utile lorsqu'une interface PROFIBUS doit être intégrée dans un équipement où un connecteur de code M12-B conventionnel est physiquement trop grand.

Applications PROFIBUS-DP compactes

Le code M8-B constitue un choix relativement spécialisé sur le marché actuel de l'automatisation. Pour les nouveaux projets d'automatisation, le code M8-D est généralement plus approprié lorsqu'un Ethernet industriel tel que PROFINET ou EtherCAT est requis, tandis que le code M12-B reste une option plus courante pour les réseaux PROFIBUS-DP.

Le M8-B devient particulièrement utile dans des applications spécifiques limitées en espace. Par exemple, un module d'E/S distribuées compact peut ne pas disposer de suffisamment d'espace sur le panneau pour une interface M12-B. Un connecteur M8-B peut fournir l'interface PROFIBUS-DP requise tout en conservant un encombrement d'équipement réduit.

On le trouve également dans les capteurs de bus de terrain compacts, les encodeurs et autres appareils dotés de sorties RS-485 PROFIBUS-DP. Dans certaines architectures d'équipement, M8-B peut être utilisé en interne tandis qu'un assemblage de câbles M8-B vers M12-B assure la transition vers le réseau principal PROFIBUS externe.

Conception mécanique pour les environnements industriels

La structure mécanique d'un connecteur industriel est tout aussi importante que son interface électrique. Le code M8-B utilise un mécanisme de verrouillage fileté pour sécuriser la connexion d'accouplement, aidant ainsi à maintenir la stabilité de la connexion dans les équipements exposés aux vibrations et aux mouvements mécaniques.

Lorsqu'il est correctement accouplé et verrouillé, le connecteur peut atteindre une protection IP67, offrant une résistance à la poussière et à l'exposition temporaire à l'eau dans les conditions de test applicables. Cela le rend adapté aux équipements d'automatisation installés sur le terrain où les connecteurs peuvent être exposés à des contaminants industriels et à l'humidité.

Les configurations disponibles à angle droit et à 90° permettent également au connecteur de s'adapter aux différentes exigences d'acheminement des câbles. Dans les équipements compacts, la version à angle droit peut réduire les interférences des câbles et mieux utiliser l'espace d'installation restreint.

CAZN : Connectivité M8 complète pour l'automatisation industrielle

À mesure que les équipements d'automatisation deviennent plus petits et que les nœuds de terrain deviennent de plus en plus denses, les solutions de connectivité doivent offrir à la fois des dimensions compactes et des performances de communication fiables. CAZN couvre la gamme complète de codes M8-A, M8-B et M8-D, prenant en charge différentes exigences, depuis les E/S de capteur et les connexions d'alimentation jusqu'à la communication par bus de terrain PROFIBUS-DP et l'Ethernet industriel 100 Mbps.

CAZN propose plusieurs configurations de connecteurs et de câbles, notamment des assemblages de câbles prémoulés, des connecteurs à assembler sur site, des connecteurs de panneau PCB et des faisceaux de câbles personnalisés. La gamme de produits combine une protection IP67, un blindage à 360° et un verrouillage fileté pour répondre aux environnements industriels exigeants impliquant des vibrations, de l'humidité et des interférences électromagnétiques.

Ces solutions M8 peuvent être intégrées dans des effecteurs terminaux de robots, des AGV, des lignes de production 3C, des modules d'E/S compacts et d'autres équipements d'automatisation à espace limité tout en respectant les normes CEI pertinentes en matière de compatibilité et de connexion fiable.

Au-delà des produits de connecteurs M8 standard, CAZN propose une personnalisation OEM/ODM, une évaluation de la sélection des connecteurs et des solutions complètes de faisceaux de câbles. En combinant des produits standardisés avec des services de connectivité spécifiques aux applications, CAZN contribue à simplifier le câblage industriel, à réduire les échecs de connexion sur le terrain et à améliorer la maintenabilité des réseaux de communication et de signal d'automatisation.

Pour les nœuds PROFIBUS-DP compacts pour lesquels un connecteur de code M12-B est trop grand, le connecteur de code CAZN M8-B fournit une interface spécialisée à code B à 5 broches pour une connectivité de bus de terrain fiable dans les équipements industriels à espace limité.
