Connecteurs industriels pour lignes de packs de batteries automatisées : accouplement à cycle élevé et résistance EMI

1. Défis de connectivité industrielle dans la fabrication avancée de batteries à énergie nouvelle

Poussée par la croissance rapide des secteurs des véhicules électriques et du stockage d’énergie, la fabrication de batteries lithium-ion et sodium-ion entre dans l’ère des térawattheures (TWh). Du tri des cellules, du chargement des modules et du soudage au laser des languettes de la batterie à l'installation du harnais BMS et aux tests de charge-décharge de fin de ligne (EOL) de packs de batteries complets, les lignes d'assemblage hautement automatisées et pilotées par takt imposent des exigences strictes aux équipements industriels, notamment les robots industriels, les machines de soudage laser de précision, les systèmes d'inspection par vision industrielle à grande vitesse, les véhicules à guidage automatique (AGV) et les postes de travail de test.

Les lignes de production modernes de PACKS de batteries de puissance ciblent souvent des temps de cycle de 30 à 60 secondes. Dans les environnements de fabrication à haut débit caractérisés par de fortes interférences électromagnétiques (EMI) et un fonctionnement continu à grande vitesse, les connecteurs et câbles industriels doivent résister à des contraintes mécaniques et électriques considérables.

Flexion et torsion à haute fréquence dans les chaînes porte-câbles et les articulations robotiques

Lors des mouvements rapides et répétitifs des robots industriels à six axes utilisés pour la manipulation et le soudage des cellules de batterie, les câbles installés dans les chaînes porte-câbles et les bras des robots doivent résister à des millions de cycles de flexion, de torsion et de traction. Les câbles ordinaires peuvent développer une fatigue et une rupture des conducteurs, des fractures de la couche de blindage qui compromettent la protection électromagnétique ou des gaines extérieures fissurées. Ces pannes peuvent déclencher des arrêts inattendus des chaînes de production.

IEM sévères dues au soudage laser et aux servomoteurs haute puissance

Les lignes de production de Battery PACK utilisent fréquemment des lasers à fibre de classe kilowatt pour le soudage des languettes de batterie en cuivre et en aluminium, tandis que plusieurs servomoteurs haute puissance accélèrent et décélérent à haute fréquence. Les impulsions électromagnétiques et les interférences harmoniques peuvent se coupler aux câbles de bus industriels et aux lignes de signaux de vision industrielle, provoquant potentiellement une perte de paquets Ethernet industriel, des artefacts d'image provenant de caméras industrielles ou des données de mesure inexactes.

Usure d'accouplement à haute fréquence dans les stations d'essai EOL

Lors des tests de performances électriques et de tension de tenue d'isolation, les interfaces de test à connexion rapide peuvent être accouplées et déconnectées des centaines, voire des milliers de fois par équipe. Les terminaux industriels ordinaires avec une durabilité d'accouplement limitée peuvent subir une usure du placage de contact et une résistance de contact accrue, produisant potentiellement de faux échecs de test et des résultats d'acceptation du PACK de batterie inexacts.

Contamination par éclaboussures métalliques et fumées de soudage

Les fines particules métalliques générées lors du soudage au laser, ainsi que les différences de débit d'air et de pression créées par les systèmes d'extraction de poussière, imposent des exigences strictes en matière d'étanchéité des connecteurs, de protection contre la poussière et de résistance thermique des boîtiers isolants.

2. Exigences techniques clés pour les connecteurs et câbles haute fiabilité dans les équipements de fabrication de batteries

Pour répondre aux objectifs exigeants de disponibilité des équipements, tels qu'un objectif d'efficacité globale des équipements (OEE) de 90 % ou plus, Shenzhen CAZN Electrical Co., Ltd. (CAZN) propose des solutions de connecteurs et de câbles conçues pour les applications à haute flexibilité, la résistance aux interférences électromagnétiques et la durée de vie prolongée.

Câbles de chaîne de traînage hautement flexibles et surmoulage intégré

Conducteurs en cuivre ultra-fins sans oxygène

Chaque conducteur peut être construit à partir de fils de cuivre sans oxygène de haute pureté et finement torsadés avec des diamètres de fil individuels d'environ 0,05 à 0,08 mm. Combinée à une isolation des conducteurs en TPE ou PP modifiés à faible friction, cette construction peut réduire les contraintes mécaniques internes et améliorer la flexibilité lors de mouvements répétés.

Gaines extérieures en PUR résistantes à l'abrasion

Les gaines en polyuréthane (PUR) à haute résistance mécanique offrent une résistance aux huiles minérales, aux liquides de refroidissement et aux liquides de coupe, selon la formulation du matériau. Pour les applications exigeantes de chaînes porte-câbles, la conception du câble peut viser une endurance de flexion continue d'au moins 10 millions de cycles, sous réserve des conditions de test spécifiées et des résultats de validation.

Réducteur de tension intégré moulé par injection

La queue du connecteur et la gaine du câble PUR peuvent être intégrées par moulage par injection verticale secondaire pour créer une interface continue avec une décharge de traction graduée. Cela permet de réduire les concentrations de contraintes à la sortie du câble et de minimiser le risque de dommages causés par une flexion brusque à proximité du connecteur.

Vision industrielle haute vitesse et connectivité Ethernet industrielle : connecteurs M12 codés X et codés D

Construction blindée à 360 degrés

Les connecteurs M12 à code X utilisent un séparateur métallique interne pour séparer physiquement les quatre paires torsadées. Cette structure permet de contrôler la diaphonie proche (NEXT) et la diaphonie distante (FEXT), prenant en charge un câblage de classe Cat 6A et des débits de transmission de données allant jusqu'à 10 Gbit/s lorsque le canal complet répond aux exigences pertinentes.

Boîtiers robustes moulés sous pression en alliage de zinc

Les boîtiers moulés sous pression en alliage de zinc peuvent fournir une protection mécanique et contribuer à la compatibilité électromagnétique (CEM). L'efficacité du blindage dépend de l'ensemble complet du connecteur et du câble, y compris la terminaison du blindage, les interfaces d'accouplement et l'installation. Les objectifs de performance tels qu'une atténuation supérieure à 50 dB à 500 MHz doivent être vérifiés au moyen de rapports de test spécifiques au produit plutôt que supposés pour chaque modèle.

Ces caractéristiques de conception contribuent à protéger les liaisons de vision industrielle et de communication industrielle contre les interférences des équipements laser haute puissance et des onduleurs haute fréquence.

Contacts plaqués or résistants à l'usure et connexions de test longue durée

Plaqué or dur épais

Les broches de contact peuvent utiliser des substrats en cuivre au béryllium ou en bronze phosphoreux de qualité ressort, avec une sous-couche de nickel et un placage en or dur d'environ 30 à 50 micropouces d'épaisseur (0,76 à 1,27 μm), selon les spécifications du contact. Un système de contact correctement conçu peut cibler 5 000 cycles d'accouplement ou plus tout en maintenant une résistance de contact stable dans des conditions de test définies.

Mécanismes flottants d'accouplement aveugle

Les interfaces de test peuvent intégrer un mécanisme flottant à alignement automatique avec une compensation axiale de ±2 mm et une compensation radiale de ±1,5 mm. Cela permet de compenser les erreurs de positionnement mineures dans les équipements et accessoires de manutention automatisés, réduisant ainsi le risque de contacts pliés et de dommages mécaniques lors d'accouplements répétés.

3. Comparaison des solutions de connecteurs et de câbles industriels pour les lignes de production de PACKS de batteries

Remarque : Ces chiffres sont des objectifs de conception et des plages de comparaison indicatifs, et non des évaluations universelles de l'industrie. Les performances réelles dépendent de la construction du câble, de la conception du connecteur, des méthodes de test, des conditions d'installation et de la fiche technique du produit concernée. Les performances IP68 doivent être évaluées par rapport aux conditions d'immersion spécifiées par le fabricant.

4. Applications typiques et solutions CAZN pour les lignes de production de PACKS de batteries

Stations d'inspection visuelle des modules et des boîtiers (GigE Vision)

Conditions de fonctionnement

Des caméras industrielles haute résolution, notamment des systèmes de fabricants tels que Basler, Cognex et Daheng, se déplacent le long des axes X, Y et Z servocommandés pour inspecter les dimensions des languettes de la batterie, les défauts de soudure et l'état de surface du film bleu. Le mouvement rapide de la caméra et l'acquisition d'images à grande vitesse nécessitent une transmission de données stable, en particulier lorsque plusieurs stations d'inspection fonctionnent simultanément.

Solution recommandée

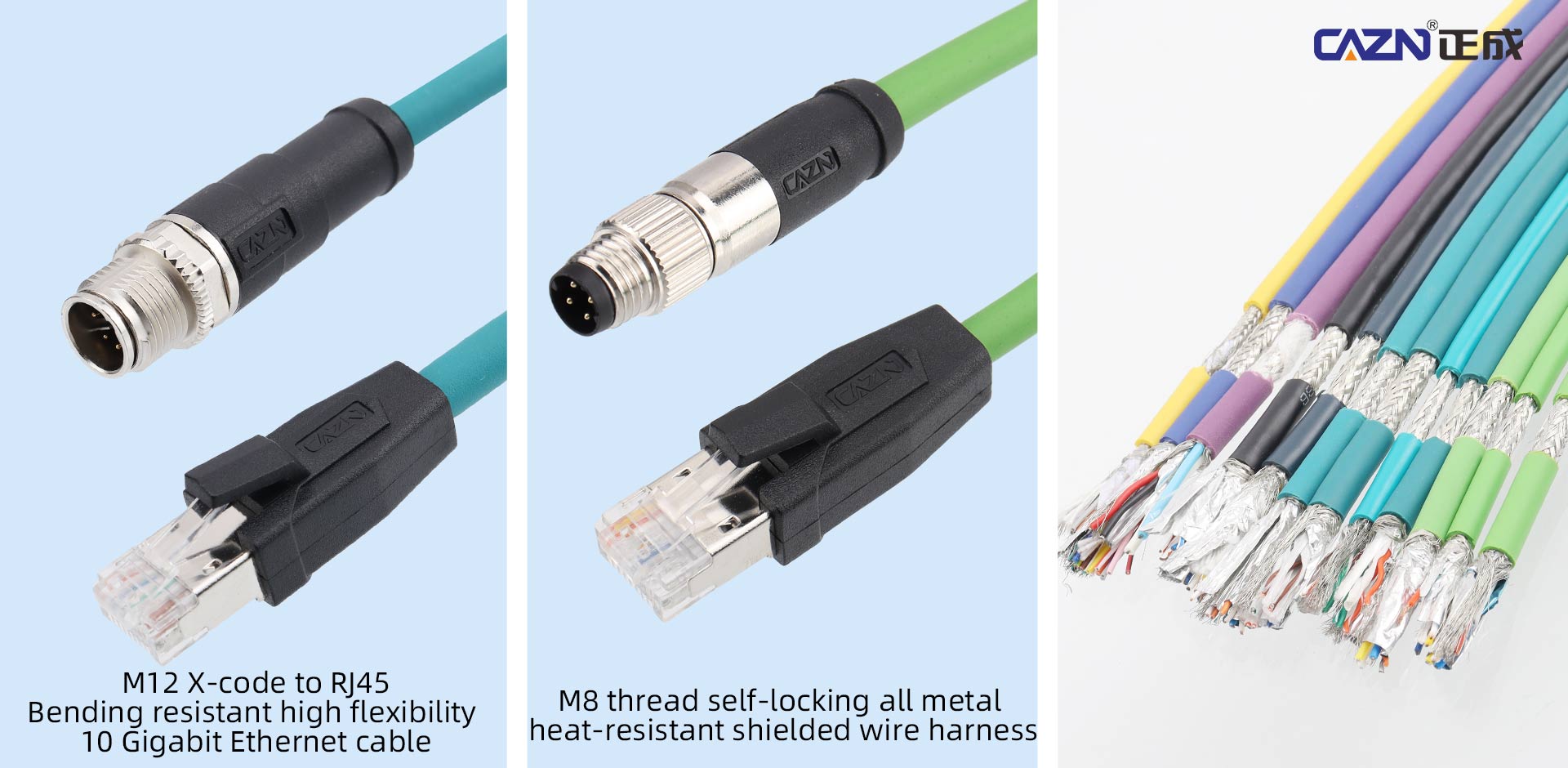

Assemblages de câbles Ethernet haute flexibilité CAZN M12 codés X vers RJ45 conçus pour les applications de vision industrielle exigeantes.

Bénéfices attendus

Lorsque le canal de câblage complet prend en charge le taux de transmission et les performances EMI requis, un assemblage correctement conçu peut réduire les erreurs de communication et prendre en charge une acquisition d'images fiable à grande vitesse. La durée de vie de la flexion du câble et le blindage du connecteur doivent être validés en fonction du profil de mouvement réel et des conditions d'installation.

Stations de soudage laser et commentaires des capteurs de tête de soudage

Conditions de fonctionnement

Les têtes de soudage laser peuvent intégrer des capteurs de positionnement laser, des systèmes de gaz de protection et des sondes de température coaxiales à proximité de la zone de soudage. Ces composants sont confrontés à des mouvements mécaniques, à une chaleur localisée, à des projections métalliques et à des interférences électromagnétiques provenant des équipements associés.

Solution recommandée

Ensembles de câbles blindés à verrouillage fileté CAZN M8, entièrement métalliques, conçus pour les connexions de capteurs industriels exigeantes.

Bénéfices attendus

Le format compact peut contribuer à réduire l'espace d'installation et le poids du câble, tandis que le boîtier métallique peut fournir une protection mécanique contre les risques environnementaux appropriés. Un blindage et un acheminement des câbles appropriés aident à maintenir des signaux de mesure de température et de distance stables entre les capteurs et le système de contrôle laser.

La résistance réelle aux projections de soudure et aux températures élevées dépend des matériaux du connecteur, de la gaine du câble, de la position de montage et de la durée d'exposition. Une protection supplémentaire ou un déplacement peuvent être nécessaires à proximité d’une exposition directe aux éclaboussures.

Stations d'essais électriques EOL de PACK de batterie

Conditions de fonctionnement

Les luminaires automatisés se connectent aux sorties de batterie haute tension et aux interfaces de contrôle BMS basse tension pour effectuer des tests de résistance d'isolement et de tension de tenue, des mesures de tension en circuit ouvert, des mesures de résistance interne CA (ACIR) et une vérification de poignée de main de charge rapide.

Ces stations nécessitent des performances de contact fiables, un positionnement reproductible et une séparation claire entre les circuits haute tension et basse tension.

Solution recommandée

Connecteurs de test personnalisés CAZN à cycle d'accouplement élevé et assemblages de câbles de luminaires spécifiques à l'application.

Bénéfices attendus

Des contacts plaqués or résistants à l'usure, combinés à une conception de boîtier flottant, peuvent contribuer à prolonger les intervalles de maintenance des luminaires et à réduire les erreurs de test liées aux connexions. Le système de contact doit être sélectionné en fonction des exigences applicables en matière de tension, de courant, d'isolation et de mesure. Les interfaces de test haute tension nécessitent également des lignes de fuite et des distances de dégagement appropriées, une conception d'isolation, un verrouillage si nécessaire et une protection contre les contacts accidentels.

5. Système de support de fabrication intelligente de CAZN

Pour les fabricants d’équipements d’automatisation, les retards dans le développement et la livraison de connecteurs personnalisés peuvent affecter la mise en service et la montée en puissance d’une ligne de production entière. CAZN se concentre sur une personnalisation réactive et une vérification structurée de la qualité pour relever ces défis.

Personnalisation rapide et développement de prototypes

CAZN prend en charge des longueurs de câble personnalisées, des affectations de broches, des orientations de connecteurs et des sorties directionnelles à angle de 90 degrés en fonction des exigences du projet. La conception structurelle basée sur la CAO et SolidWorks, associée aux capacités internes de fabrication de moules, peut prendre en charge le développement d'assemblages de connecteurs et de câbles spécifiques à une application.

Pour les projets de personnalisation standard, la livraison du prototype peut être réalisable dans un délai de 3 à 5 jours, sous réserve de la complexité de la conception, de la disponibilité des matériaux et des exigences d'approbation des échantillons. Un alignement technique précoce permet de réduire les retouches et d’accélérer l’intégration dans les équipements automatisés.

Capacités de tests mécaniques et électriques

Les capacités de test de CAZN comprennent des tests de flexion continus de chaînes porte-câbles, des tests de flexion oscillante, des mesures d'analyseur de réseau vectoriel (VNA) et des mesures de résistance microohmique. Ces tests peuvent aider à évaluer l'endurance mécanique des câbles, les caractéristiques de transmission haute fréquence et la résistance de contact.

Pour les applications d'équipements de batterie, les critères de test doivent être définis en fonction des conditions de fonctionnement réelles. Les paramètres pertinents peuvent inclure le rayon de courbure, la vitesse de déplacement, l'accélération, l'angle de torsion, le routage des câbles, la fréquence de raccordement, la température, la terminaison du blindage et la bande passante de transmission. Les rapports de test doivent identifier la configuration du produit testé, la taille de l'échantillon, la méthode et les critères d'acceptation afin que les résultats puissent être appliqués de manière appropriée aux exigences de production.

Conclusion

Les équipements de fabrication intelligents sont essentiels à la production de batteries électriques de haute qualité, et les connecteurs et câbles industriels constituent un élément essentiel de l'infrastructure qui assure le fonctionnement fiable de ces systèmes. Dans les lignes de production automatisées de PACKS de batteries, la flexion des câbles haute fréquence, les interférences électromagnétiques, les accouplements répétés et la contamination due aux opérations de soudage peuvent tous affecter la disponibilité des équipements et la qualité de la production.

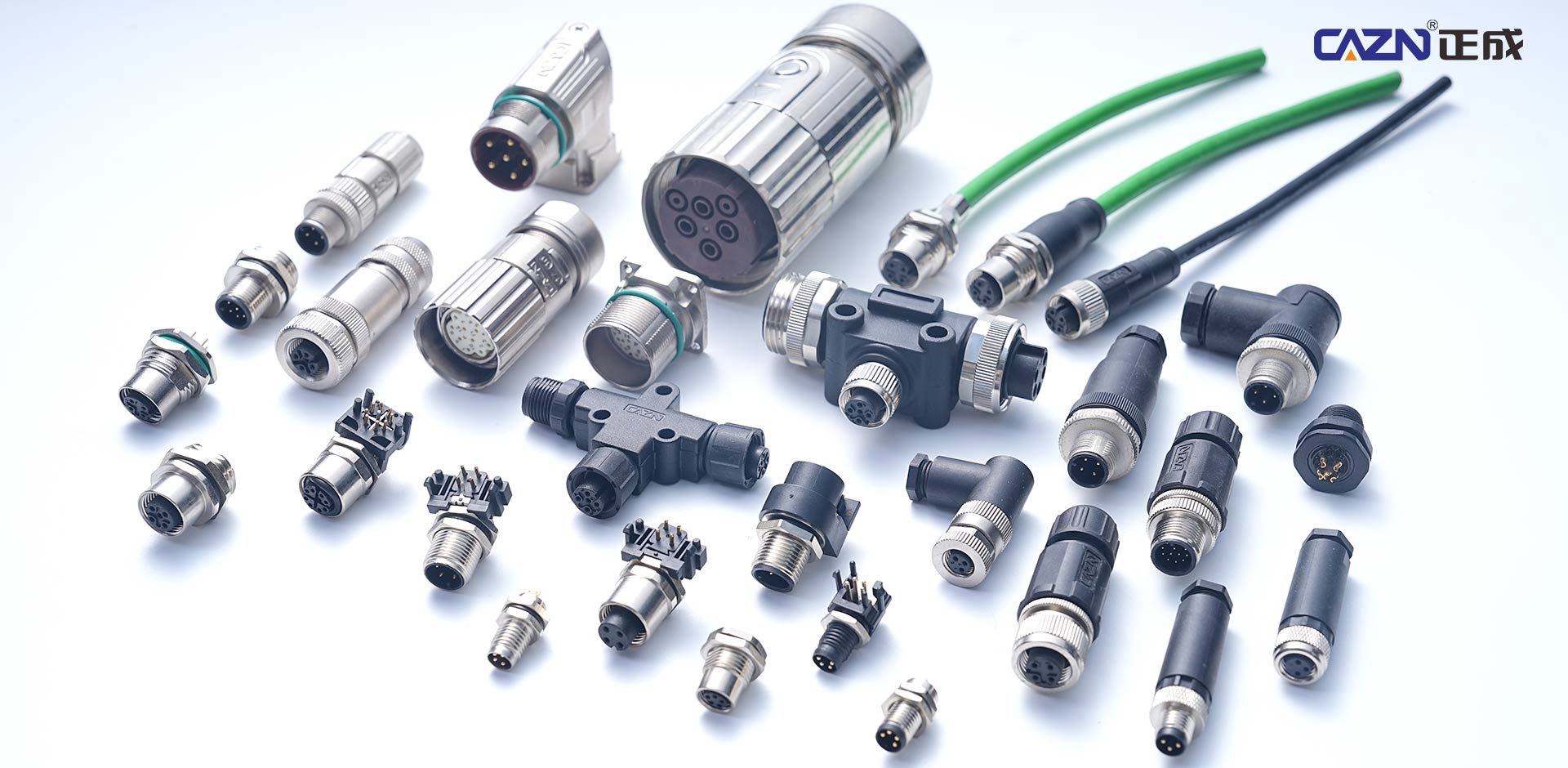

CAZN fournit des solutions de connecteurs et de câbles industriels pour les applications d'automatisation exigeantes, notamment des assemblages de câbles PUR à haute flexibilité, des connexions Ethernet blindées M12 codées X, des interfaces de capteur M8 compactes et des connecteurs de test personnalisés à cycle élevé. Grâce à une conception spécifique à l'application, au développement de prototypes et à la validation mécanique et électrique, CAZN aide les fabricants d'équipements à relever les défis de fiabilité des connexions et de maintenance.

En faisant correspondre la sélection des connecteurs, la construction des câbles, le blindage, la durabilité du raccordement et la protection de l'environnement aux conditions de fonctionnement réelles, les intégrateurs d'équipements de batteries peuvent construire des systèmes de production plus fiables et prendre en charge une fabrication stable et de haute qualité à grande échelle.
