Configurations et applications des broches à courant élevé du connecteur M12 SKTL

Le connecteur M12 est l'un des connecteurs à filetage circulaire les plus utilisés dans l'automatisation industrielle. Conformément aux normes pertinentes de la série CEI 61076, les connecteurs M12 utilisent un codage mécanique pour éviter un accouplement incorrect. Différents types de codage comportent des dispositions de broches et des positions de rainure de clavette distinctes, garantissant que seules les fiches et prises compatibles peuvent être correctement connectées. En plus des codages de signaux tels que A, B, D et X, qui sont utilisés pour les capteurs, les actionneurs et l'Ethernet industriel, quatre codages d'alimentation dédiés (S, K, T et L, collectivement appelés SKTL) sont conçus pour une transmission fiable de l'alimentation CA et CC.

Par rapport aux approches antérieures qui utilisaient des connecteurs codés A ou C pour la transmission de puissance, les codages de puissance SKTL dédiés offrent des capacités de tension et de courant nominal plus élevées dans des configurations appropriées. Leur détrompage mécanique permet également de séparer les connexions d'alimentation des connexions de signal, réduisant ainsi le risque de dommages à l'équipement, d'inadéquation de tension, d'interruptions de communication et de risques pour la sécurité électrique causés par un accouplement incorrect. Les connecteurs codés SKTL sont couverts par la norme CEI 61076-2-111 et peuvent prendre en charge des tensions nominales allant jusqu'à 630 V et des courants nominaux allant jusqu'à 16 A, en fonction du codage et de la configuration du produit. Combinés avec des indices de protection IP67 ou supérieurs lorsque cela est spécifié, ils sont largement utilisés dans les équipements d'automatisation, les moteurs, la robotique et les systèmes de contrôle industriels.

En tant que marque spécialisée dans la connectivité industrielle, CAZN conçoit et fabrique des connecteurs d'alimentation M12 SKTL conformément aux exigences CEI applicables. Grâce à l'optimisation continue de la sélection des matériaux, de la fabrication des contacts, de la protection contre les infiltrations et de la fiabilité électrique, CAZN fournit des solutions de connexion électrique compactes et fiables pour l'automatisation industrielle, la robotique, les entraînements moteurs, les nouveaux équipements énergétiques et le transport ferroviaire.

Présentation des quatre codages de puissance SKTL

Spécifications du connecteur CAZN M12 SKTL et applications typiques

Remarque : La tension nominale des connecteurs à code K selon la norme CEI applicable est de 630 V, bien que certains fabricants proposent des modèles allant jusqu'à 800 V. Les configurations de broches incluent des options de terre de protection (PE) lorsque cela est indiqué. Par exemple, 4+PE signifie quatre contacts de puissance plus un contact de terre de protection, pour un total de cinq contacts.

Configurations des broches et paramètres électriques par codage

1. Codé S : alimentation CA, 630 V/12 A

Les connecteurs codés S sont conçus pour la transmission de puissance CA, avec une tension nominale de 630 V et un courant nominal de 12 A. Les configurations disponibles incluent des versions à 2, 3 et 4 broches. Les assemblages de câbles typiques peuvent utiliser des conducteurs 16 AWG, d'environ 1,5 mm², sous réserve des spécifications du câble et des exigences de courant nominal applicables.

Avec une conception compacte et une compatibilité avec les câbles appropriés en PVC, PUR et haute flexibilité, les connecteurs codés S conviennent pour une distribution fiable de l'alimentation CA. Les applications typiques incluent les réseaux de distribution d'énergie industrielle, les connexions d'alimentation CA à l'intérieur des armoires de commande d'automatisation, les charges CA monophasées et les connexions entre les armoires de commande et les capteurs au sol dans les systèmes de signalisation ferroviaire et d'alimentation. La protection IP67 et la construction résistante aux vibrations, lorsque cela est spécifié, contribuent à prendre en charge le fonctionnement dans des environnements industriels exigeants.

Les connecteurs CAZN codés S utilisent des contacts de précision en alliage de cuivre avec des options de placage or ou argent, selon la configuration du produit, pour prendre en charge une faible résistance de contact et des performances électriques stables dans les applications d'alimentation CA. Ils conviennent à la distribution industrielle, aux armoires de commande et aux systèmes de transport ferroviaire lorsqu'ils sont adaptés aux exigences électriques et environnementales pertinentes.

2. Codé K : alimentation CA haute tension, 630 V/16 A

Les connecteurs à code K sont conçus pour la transmission de courant alternatif haute tension, avec une tension nominale de 630 V et un courant nominal de 16 A selon les exigences CEI applicables. Certains fabricants proposent des modèles avec des valeurs nominales allant jusqu'à 800 V, qui doivent être vérifiés par rapport à la documentation spécifique du produit. Les configurations disponibles incluent les options à 2 broches, 2 + broches PE, 3 + broches PE et 4 + broches PE, permettant d'incorporer une terre de protection si nécessaire.

Les connecteurs à code K sont adaptés aux charges haute puissance et aux équipements lourds où l'espace d'installation est limité. Ils prennent en charge les connexions d'alimentation compactes pour les machines, les systèmes d'entraînement industriels et les équipements alimentés en courant alternatif nécessitant une mise à la terre de protection.

Les connecteurs CAZN à code K sont conçus en prêtant attention à la structure d'isolation et à la capacité de transport du courant des contacts. Les configurations avec terre de protection prennent en charge les exigences de mise à la terre des équipements compatibles, offrant une solution de connexion compacte pour les applications d'alimentation CA exigeantes.

3. Codé T : alimentation CC, 63 V/12 A

Les connecteurs à codage T sont destinés à la transmission d'énergie CC basse tension, avec une tension nominale de 63 V et un courant nominal de 12 A. Les configurations disponibles incluent des versions à 2 broches, 2 broches + PE et 3 broches + PE, offrant des options pour différentes exigences d'alimentation et de mise à la terre.

Les applications typiques incluent l'alimentation des équipements de bus de terrain, les moteurs CC compacts, les modules d'alimentation basse tension et les composants IO-Link. Leur conception compacte prend en charge des connexions d’alimentation pratiques pour les réseaux d’E/S distribuées et les réseaux intelligents de capteurs et d’actionneurs.

Les connecteurs CAZN à codage T combinent un format compact avec une transmission de puissance CC fiable, ce qui les rend adaptés aux modules de bus de terrain, aux composants IO-Link et à d'autres dispositifs CC basse tension. La configuration appropriée doit être sélectionnée en fonction du courant de charge, des exigences de mise à la terre et de l'interface de l'équipement.

4. Codé L : alimentation CC à courant élevé, 63 V/16 A

Les connecteurs à codage L font partie des options d'alimentation CC à courant plus élevé de la famille de connecteurs M12, prenant en charge une tension nominale de 63 V et un courant nominal de 16 A. Les configurations disponibles incluent des versions à 2 broches, 3 broches, 3 broches + PE, 4 broches et 4 broches + PE, offrant une flexibilité pour différentes configurations de distribution d'énergie et de mise à la terre.

Pour prendre en charge un courant nominal de 16 A, les assemblages de câbles codés L peuvent utiliser des conducteurs 14 AWG, environ 2,5 mm², en fonction de la construction du câble, des conditions d'installation et des spécifications du fabricant. La plus grande section de conducteur contribue à réduire la chute de tension et l'échauffement résistif lorsqu'elle est sélectionnée de manière appropriée pour l'application.

Les connecteurs à codage L sont largement utilisés dans la distribution 24 V CC et les systèmes d'alimentation d'E/S industriels. Ils conviennent également aux applications de robotique, de servomoteurs, d'AGV, d'éclairage LED et de commande de moteur qui nécessitent des connexions compactes avec une capacité de courant continu plus élevée.

Les connecteurs CAZN à code L sont conçus en tenant compte de la géométrie des contacts et de la compatibilité des conducteurs pour prendre en charge une transmission fiable de puissance 16 A CC. Les configurations multiples de broches, y compris les options de terre de protection, les rendent adaptés aux applications d'alimentation distribuée dans l'automatisation industrielle.

Faire correspondre les configurations de broches aux applications à courant élevé

Le nombre de contacts doit être sélectionné en fonction du circuit d'alimentation, de la disposition de mise à la terre et des exigences de connexion auxiliaire. Un nombre de broches plus élevé ne signifie pas automatiquement un courant nominal plus élevé, puisque le courant autorisé dépend du codage, de la conception des contacts, de la taille du conducteur et des conditions de fonctionnement.

Lors du choix d'une configuration de broches, évaluez le type d'alimentation (AC ou DC), la tension et le courant requis, les exigences de mise à la terre de protection, l'espace d'installation disponible et l'indice de protection contre la pénétration. Le codage SKTL permet un codage mécanique entre les connecteurs compatibles, tandis que les dispositions de broches disponibles permettent d'adapter l'interface aux différentes exigences d'alimentation.

Scénarios d'application typiques

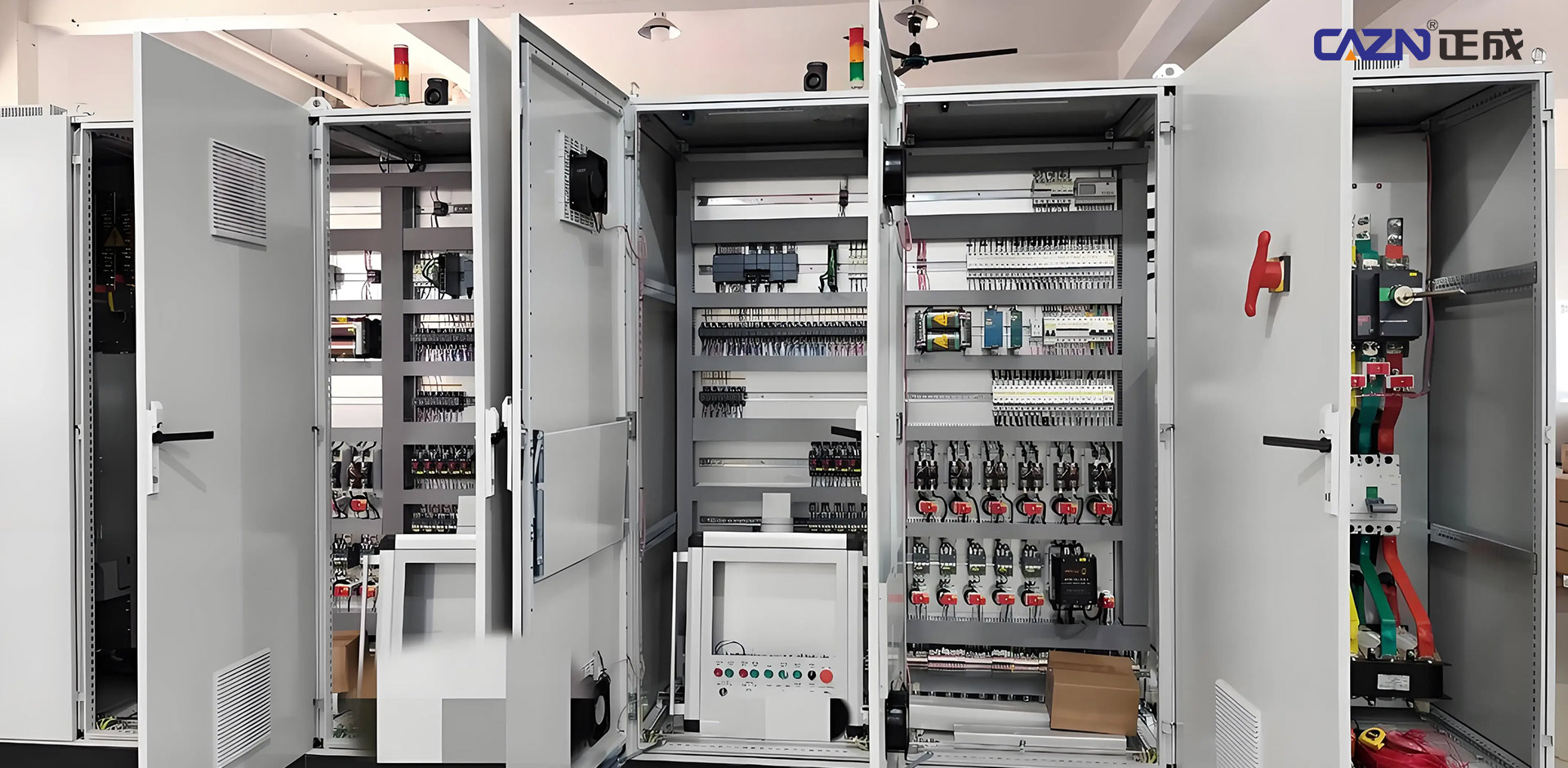

1. Automatisation industrielle et armoires de contrôle

Les connecteurs à codage S et K sont utilisés pour la distribution d'énergie CA dans les armoires de commande industrielles, transférant l'énergie des unités de distribution vers des équipements et des charges compatibles. Les connecteurs à codage L peuvent prendre en charge la distribution d'alimentation 24 V CC pour les systèmes d'E/S industriels, créant ainsi une connexion compacte entre les alimentations distribuées et les appareils de terrain.

Les connecteurs CAZN SKTL avec protection IP67 et construction adaptée résistante aux vibrations peuvent prendre en charge les installations industrielles à l'intérieur ou à l'extérieur des armoires de commande. Leurs interfaces compactes peuvent également simplifier le câblage et la maintenance lorsque la configuration sélectionnée répond aux exigences électriques et environnementales de l'application.

2. Robotique et servomoteurs

Les robots industriels, les AGV, les bras robotiques et les systèmes de servocommande nécessitent des connexions électriques fiables capables de tolérer les vibrations et les mouvements répétés. Les connecteurs à code L offrent une capacité jusqu'à 16 A CC dans des configurations spécifiées et conviennent à la distribution d'énergie vers des équipements robotiques et des systèmes d'asservissement compatibles. Les connecteurs à code K peuvent être utilisés là où une alimentation CA et une mise à la terre de protection sont requises.

Les connecteurs CAZN à codage L et K sont disponibles dans des configurations destinées aux assemblages de câbles pré-assemblés et aux terminaisons sur site, en fonction de la série de produits. Les options de boîtiers droits et inclinés peuvent aider à s'adapter à un espace limité autour des articulations, des bases et des plates-formes mobiles du robot.

3. Moteurs et systèmes d'entraînement

Les moteurs CC compacts, les moteurs pas à pas et les actionneurs linéaires nécessitent généralement des connexions d'alimentation sur site fiables. Les connecteurs à codage T conviennent aux applications CC à faible courant dans les limites de leurs valeurs nominales spécifiées, tandis que les connecteurs à codage L prennent en charge la distribution CC à courant plus élevé pour les entraînements de moteur et les équipements compatibles.

CAZN T-coded and L-coded products offer different contact configurations to accommodate varying power and grounding requirements. Selection should account for motor starting current, continuous current, cable length, voltage drop, and the operating environment rather than relying on nominal current alone.

4. Fieldbus and I/O Systems

Powering fieldbus modules and distributed I/O equipment is a typical application for T-coded and L-coded connectors. T-coded connectors can supply low-voltage DC power to field devices and communication modules, while L-coded connectors can distribute higher DC currents where required.

Because dedicated power coding is mechanically differentiated from standard M12 signal codings, compatible SKTL connectors help reduce the risk of connecting power circuits to signal ports. CAZN T-coded and L-coded connectors can support more organized wiring and maintainable power distribution in industrial networks.

5. Intelligent and Industrial Lighting

LED lighting systems, industrial luminaires, and outdoor lighting installations may use L-coded connectors for DC power distribution when the electrical ratings are suitable. Their current capacity can support compatible lighting loads, while suitable PUR cable assemblies and IP67-rated connector configurations can help protect connections in dusty, damp, or outdoor environments.

CAZN L-coded connectors can be specified with suitable weather-resistant cable options for factory lighting, outdoor luminaires, and landscape lighting. Actual suitability depends on the connector's rated current, cable temperature rating, UV resistance, and the environmental requirements of the installation.

6. New Energy Equipment and Rail Transportation

In new energy equipment, charging infrastructure, and rail transportation systems, SKTL connectors can provide power connections between control cabinets and compatible devices. S-coded connectors may be used in AC power distribution, while K-coded connectors are intended for higher-voltage AC power applications within their specified ratings.

Protection against dust and moisture, combined with suitable vibration resistance, can support reliable connections in mobile or demanding environments. CAZN SKTL connectors designed to applicable IEC 61076-2-111 requirements can be evaluated for these applications according to the equipment's voltage, current, environmental, and certification requirements.

7. Demanding Environments: Food Processing and Pharmaceutical Facilities

Food and beverage production and pharmaceutical manufacturing may involve frequent washdowns, moisture, cleaning agents, and strict maintenance procedures. Connectors with appropriate materials and higher ingress protection, including IP69K-rated configurations where available, may be considered for installations exposed to high-pressure cleaning.

Les gaines de câbles PUR appropriées peuvent offrir une résistance aux huiles et à certains produits chimiques, en fonction de la formulation spécifique. CAZN peut évaluer les options de connecteurs et de matériaux par rapport aux exigences de l'application, mais la protection IP69K, la résistance à la corrosion et la compatibilité chimique doivent être vérifiées pour le produit exact plutôt que supposées pour l'ensemble de la série SKTL.

Considérations relatives à la sélection et à l'installation

Normes applicables : les connecteurs d'alimentation SKTL relèvent de la norme CEI 61076-2-111, qui répond aux exigences pertinentes en matière de dimensions, de codage, de sécurité et d'interchangeabilité. Confirmez l'édition standard et la documentation de conformité spécifique au produit pour le connecteur CAZN sélectionné.

Protection contre la pénétration : les modèles classés IP67 sont conçus pour la protection contre la pénétration de poussière et l'immersion temporaire dans des conditions de test définies. Les applications impliquant un lavage à haute pression ou à haute température peuvent nécessiter un produit spécifiquement classé IP69K.

Sélection des câbles : les câbles PUR haute flexibilité sont souvent préférés pour les applications dynamiques telles que les mouvements robotiques et les chaînes porte-câbles, tandis que les câbles PVC peuvent convenir à certaines installations fixes. Les assemblages codés S peuvent utiliser des conducteurs 16 AWG, environ 1,5 mm², tandis que les assemblages codés L évalués pour 16 A peuvent utiliser des conducteurs 14 AWG, environ 2,5 mm². Le dimensionnement final doit tenir compte de la longueur du câble, de la température ambiante, du regroupement, de la méthode d'installation et des exigences électriques applicables.

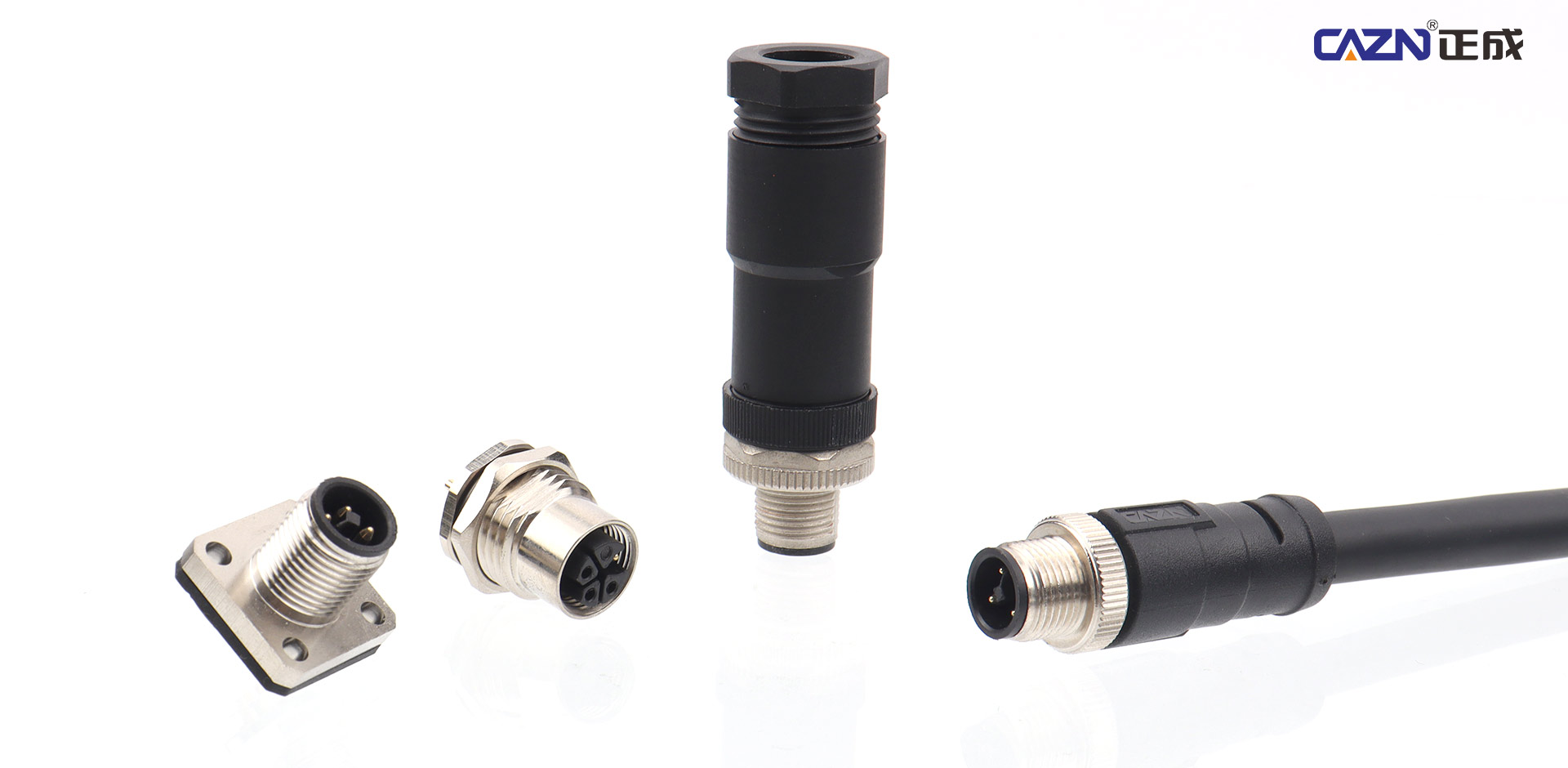

Options d'installation : selon la série de produits, les configurations disponibles peuvent inclure des cordons surmoulés, des connecteurs à câbler sur site, des connecteurs à montage sur panneau ou à cloison et des boîtiers droits ou coudés. L'option appropriée dépend de la facilité d'entretien, de l'espace d'installation et du fait que la connexion par câble est fixe ou soumise à des mouvements répétés.

Conditions de fonctionnement : une plage de température d'environ −25 °C à +80 °C, une résistance de contact ne dépassant pas 5 mΩ et une durabilité d'environ 500 cycles d'accouplement peuvent être disponibles pour des modèles de produits particuliers. Ces valeurs sont des exemples spécifiques au produit, et non des exigences universelles pour tous les connecteurs M12 SKTL, et doivent être confirmées dans la fiche technique CAZN correspondante.

Séquence de sélection : Déterminez d’abord si l’application nécessite une alimentation CA ou CC. Identifiez ensuite la tension requise, le courant continu, la configuration des broches et la disposition de la terre de protection. Enfin, spécifiez l'indice de protection, la construction du câble, la méthode de montage et l'environnement d'exploitation. CAZN propose des configurations de connecteurs SKTL pour différentes exigences d'installation, sous réserve des spécifications de chaque série de produits.

Conclusion

Les quatre codages de puissance M12 SKTL offrent des solutions distinctes pour la transmission de puissance industrielle. Les connecteurs à codage S prennent en charge les applications CA jusqu'à leurs valeurs nominales spécifiées de 630 V/12 A, tandis que les connecteurs à codage K répondent aux exigences CA à courant plus élevé avec des valeurs nominales allant jusqu'à 630 V/16 A selon les exigences CEI applicables. Pour les systèmes CC, les connecteurs à codage T prennent en charge les applications évaluées jusqu'à 63 V/12 A, tandis que les connecteurs à codage L fournissent jusqu'à 63 V/16 A pour une distribution CC à courant élevé compatible.

Choisir la bonne configuration de broches nécessite plus que compter les contacts. Les caractéristiques électriques, la taille des conducteurs, les exigences de mise à la terre, la protection contre la pénétration, la flexibilité des câbles et les conditions d'installation doivent tous être pris en compte pour obtenir un fonctionnement sûr et fiable.

CAZN continue de développer des solutions de connectivité industrielle, avec des connecteurs d'alimentation M12 SKTL couvrant les options de codage S, K, T et L et une gamme de configurations de broches et de styles de montage. En faisant correspondre le codage et la configuration des connecteurs aux exigences de l'application et en vérifiant la documentation technique pertinente, les utilisateurs peuvent créer des systèmes de distribution d'énergie industrielle plus sûrs, plus fiables et plus faciles à entretenir.
