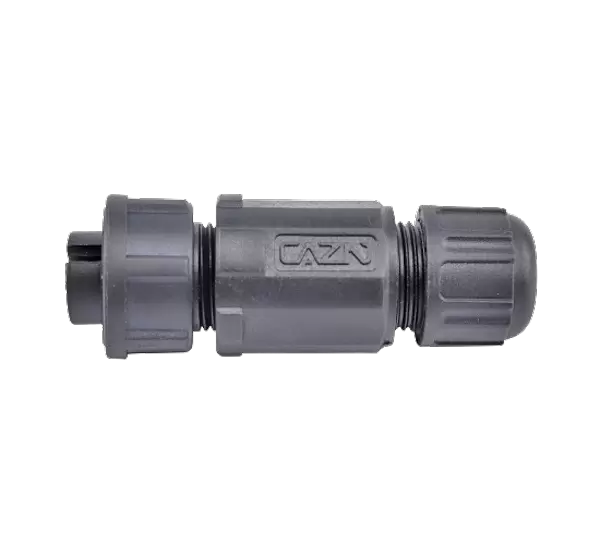

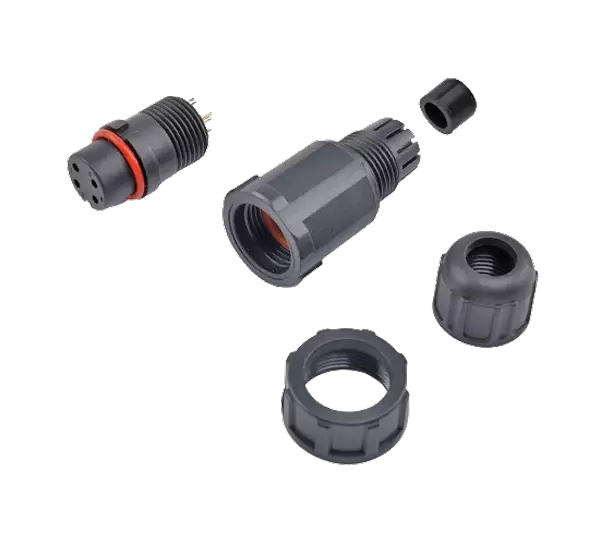

Accueil / Produits / Connecteur E / E10 / Prise femelle droite installable sur site E10 (filetée)
E10
Connecteur étanche en plastique/série E10 Type : fiche droite installable sur site Sexe : femelle Couplage : fileté (T) Terminaison : soudure Nombre de noyaux : 2,3,4,5,6,7,8,10,12 broches Blindé : non, Certification : CE RoHS
Informations sur le produit
Paramètre mécanique
| Matériau de la coque : | Plastique thermoplastique PA66, qualité ignifuge : V-0 |
| Matériel de contact : | Laiton/Cuivre Phosphore plaqué or |
| Couplage: | Fil (T); Baïonnette (B) |
| Manière de résiliation : | Souder |
| Durabilité: | ≥500 (cycles) |
| Résistance d'isolement : | 2000 mΩ |
| Température applicable : | -40 ℃ ~ +105 ℃ |
| Diamètre du câble : | 4,0 mm ~ 8,0 mm |
| Degré d'étanchéité : | IP67, IP68 |
| Taille de vis | 5/8"-27UNS |

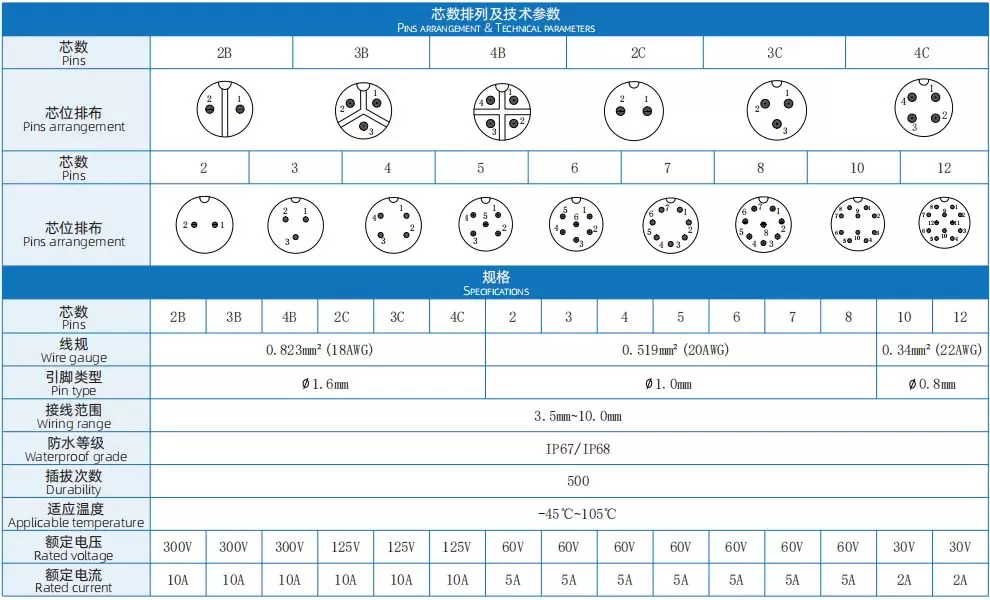

Paramètres électriques
Schéma électrique

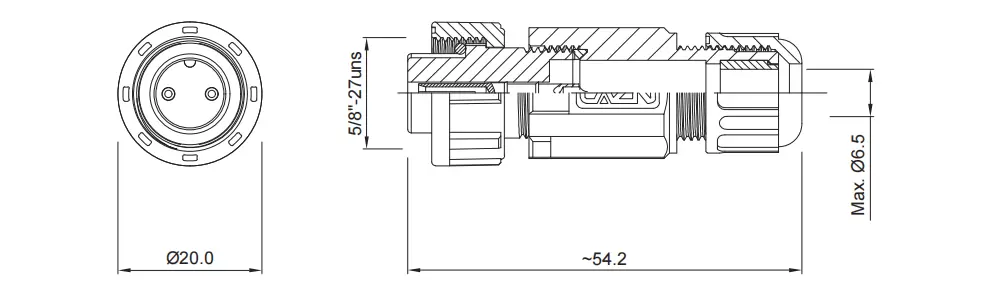

Dimensions
Commande de produits
| Nom du produit | Tension nominale | Courant nominal | Épingles | Réf. | Téléchargement 3D | 2DDélécharger |
| Prise femelle droite installable sur site E10 (filetée) | 300V | 10A | 2B | E10T-S2B-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 300V | 10A | 3B | E10T-S3B-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 300V | 10A | 4B | E10T-S4B-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 125V | 10A | 2C | E10T-S2C-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 125V | 10A | 3C | E10T-S3C-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 125V | 10A | 4C | E10T-S4C-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 60V | 5A | 2 | E10T-S2-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 60V | 5A | 3 | E10T-S3-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 60V | 5A | 4 | E10T-S4-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 60V | 5A | 5 | E10T-S5-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 60V | 5A | 6 | E10T-S6-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 60V | 5A | 7 | E10T-S7-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 60V | 5A | 8 | E10T-S8-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 30V | 2A | 10 | E10T-S10-PWA06 | ↓ | ↓ |
| Prise femelle droite installable sur site E10 (filetée) | 30V | 2A | 12 | E10T-S12-PWA06 | ↓ | ↓ |
