Caractéristiques principales des connecteurs M8

Le connecteur M8 est un connecteur circulaire industriel miniature conçu selon la norme internationale IEC 61076-2-104. Développés pour les applications d'automatisation industrielle où l'espace d'installation est limité et où l'acquisition de signaux distribués est requise, les connecteurs M8 sont largement utilisés avec les modules d'E/S déportés, les capteurs compacts et les petits actionneurs.

Caractéristiques structurelles

Le filetage M8 × 1,0 offre un format compact adapté aux espaces d'installation confinés et aux ports d'E/S distants haute densité.

Des versions droites et à angle droit sont disponibles, avec des fonctionnalités de clavette pour empêcher une insertion incorrecte et un verrouillage fileté pour améliorer la résistance aux vibrations et empêcher le desserrage.

Performances électriques

Les connecteurs M8 prennent généralement en charge une tension nominale de 50 V CA / 60 V CC et un courant maximum de 3 A, ce qui les rend adaptés à l'alimentation de capteurs industriels 24 V et à la transmission de signaux.

Les contacts plaqués or offrent une faible résistance de contact et une perte de signal réduite, tandis que la durée de vie du cycle d'accouplement peut atteindre ≥ 500 cycles.

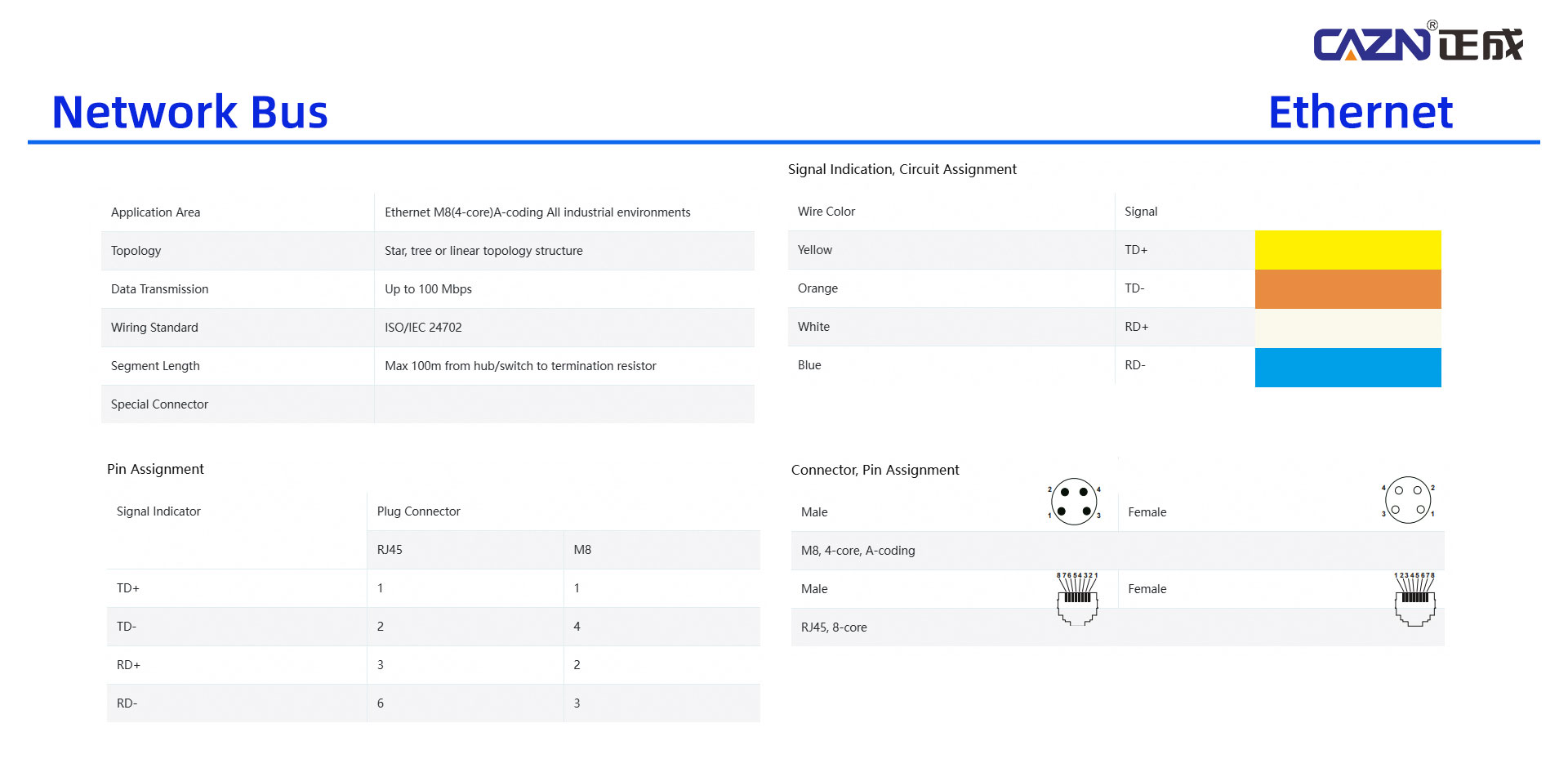

Les configurations de broches incluent des versions à 2, 3, 4, 5 et 8 broches, avec codage A, B et D disponibles pour différentes applications de capteurs, de bus de terrain et Ethernet.

Protection et performance environnementale

Le niveau de protection standard est généralement IP67, offrant une protection contre la poussière, la pénétration d'eau, la contamination par l'huile et la condensation.

Les connecteurs sont conçus pour résister aux vibrations et aux chocs mécaniques, ce qui les rend adaptés aux environnements d'exploitation dynamiques tels que les lignes de production et les systèmes robotiques.

Les matériaux du boîtier comprennent du laiton nickelé et des plastiques techniques, offrant une résistance à la corrosion et à l'usure mécanique.

Options de câble

Les gaines de câbles peuvent être sélectionnées parmi des matériaux ignifuges en PVC, PUR et sans halogène en fonction de l'application.

Les câbles PUR offrent une flexibilité et une résistance supérieures aux flexions et aux tractions répétées, ce qui les rend particulièrement adaptés aux équipements mobiles et aux applications de routage dynamique de câbles.

Installation et entretien

La connexion rapide filetée simplifie l'installation sur site sans opérations compliquées de soudure ou de dénudage.

La conception plug-and-play indépendante permet de remplacer des points de connexion individuels en cas de défauts sans modifier l'ensemble du système de câblage.

Basés sur les normes internationales, les connecteurs M8 peuvent être largement intégrés aux systèmes d'E/S distantes, aux commutateurs de proximité, aux capteurs photoélectriques et à d'autres dispositifs d'automatisation industrielle de différentes marques.

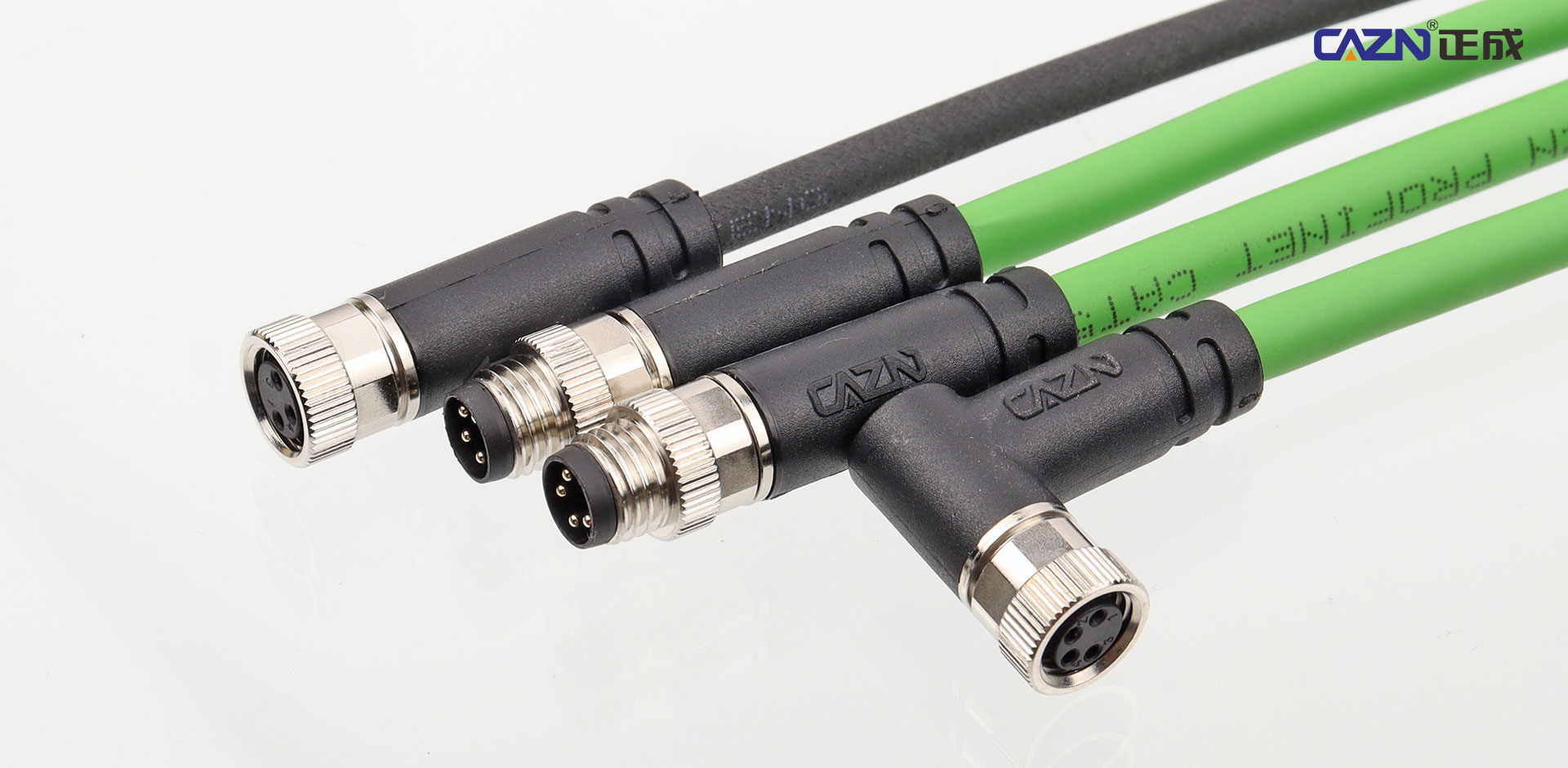

Connecteurs circulaires industriels M8 et M12

Comment sélectionner les connecteurs M8 pour IO-Link

La sélection des connecteurs M8 pour les applications IO-Link nécessite la prise en compte de trois dimensions clés : les caractéristiques du protocole, les spécifications matérielles et les conditions de fonctionnement. Le connecteur, le câble, le module d'E/S et la station maître doivent être considérés comme un système de connexion complet.

Faites correspondre la configuration des broches et le codage

Pour les applications IO-Link, un connecteur M8 à codage A doit être sélectionné pour se conformer aux exigences pertinentes de la norme CEI 61076-2-104.

Une configuration à 4 broches est requise pour la connectivité des périphériques IO-Link standard. L'affectation typique des broches est la suivante :

Broche 1 : alimentation 24 V+

Broche 3 : 0 V

Broche 4 : canal de communication bidirectionnel C/Q

Broche 2 : E/S auxiliaires ou inutilisées, selon la configuration de l'appareil

Un connecteur M8 à 3 broches ne peut pas fournir la connexion IO-Link standard complète requise pour l'alimentation et la communication bidirectionnelle.

Pour des raisons de compatibilité électrique, le connecteur doit prendre en charge au moins 60 V CC et 3 A, avec une résistance de contact de ≤ 10 mΩ, offrant une marge suffisante pour les capteurs IO-Link 24 V et leurs exigences de communication.

Sélectionnez la méthode de connexion en fonction de l'environnement de câblage

Pour un câblage personnalisé sur site, une version à bornes à vis ou à vis sans soudure peut être préférée. Il ne nécessite pas d'équipement de sertissage spécialisé et permet de couper et de terminer les câbles directement sur le site d'installation, ce qui le rend adapté aux systèmes de tri logistique et aux lignes de soudage automobiles.

Pour le câblage de production standardisé à grand volume, les assemblages de câbles prémoulés et moulés par injection sont généralement préférables car la construction intégrée offre des performances d'étanchéité plus cohérentes et simplifie la préparation des câbles à grande échelle.

La géométrie du connecteur doit également correspondre à l'espace d'installation disponible.

Pour les applications avec un dégagement suffisant et un acheminement simple des câbles, un connecteur M8 droit offre une installation simple et un accès pratique au raccordement.

Pour les capteurs densément installés ou les espaces confinés, un connecteur M8 à angle droit de 90° peut réduire la profondeur d'installation et aider à éviter une flexion excessive des câbles.

Adaptez la protection et les matériaux des câbles à l'environnement

Pour les applications industrielles standard, un connecteur M8 avec un indice de protection IP67 est généralement approprié.

Pour les lignes de soudage automobiles et autres environnements exposés à l'huile, aux projections de soudure, aux vibrations et aux fluctuations de température, un câble à gaine PUR combiné à un connecteur M8 en acier inoxydable offre une résistance améliorée à l'huile, aux contraintes mécaniques et à l'exposition environnementale.

Pour les applications exigeantes, une plage de températures de fonctionnement d'environ -40 °C à +80 °C peut fournir une fenêtre de fonctionnement appropriée pour les équipements extérieurs, les lignes de production automobile et d'autres environnements à température variable.

Intégrez des connecteurs M8 aux modules d'E/S IO-Link

La sélection du connecteur ne doit pas être considérée indépendamment du maître IO-Link ou du module d'E/S distribuées.

Si un module d'E/S distribuées utilise des ports M12 codés A, comme certains systèmes d'E/S distribuées IP67, un connecteur M8 ne peut pas être directement connecté. Un câble adaptateur M8 vers M12 est nécessaire pour terminer la transition du signal.

Pour les modules d'E/S compacts IP20 installés à l'intérieur des armoires de commande et équipés de ports M8, les connecteurs M8 peuvent être connectés directement. Étant donné que l'environnement de l'armoire est normalement sec et protégé, un connecteur IP20 peut constituer une solution plus rentable qu'un produit IP67 pour l'extérieur.

Lorsque des boîtiers de distribution de capteurs IO-Link sont utilisés, le nombre de ports M8 doit correspondre à la densité de capteurs requise. Les boîtiers de distribution M8 à 4 et 8 ports peuvent connecter plusieurs capteurs localement, tandis que les signaux agrégés sont transmis via une connexion de bus M12 au maître IO-Link.

Sélection d'applications IO-Link typiques

Pour les capteurs photoélectriques IO-Link sur les machines de tri logistique, un connecteur à angle droit à vis M8 à 4 conducteurs peut être sélectionné. Le câble peut être acheminé à travers un tube de protection et terminé sur site, tandis que le quatrième conducteur fournit le canal de communication bidirectionnel C/Q requis par IO-Link.

Pour les capteurs de proximité IO-Link sur les lignes de soudage automobiles, un connecteur M8 à 4 conducteurs avec un câble PUR résistant à l'huile peut être combiné avec la structure de verrouillage anti-vibration et anti-desserrage CAZN. Cette configuration est conçue pour résister aux projections de soudure, à la contamination par l'huile et aux vibrations continues à haute fréquence, réduisant ainsi le risque de défaillances de connexion causées par le desserrage mécanique.

Pour les modules IO-Link compacts à l'intérieur des armoires de commande, un connecteur M8 droit à 4 conducteurs certifié IP20 avec câblage à bornes à ressort peut constituer une solution économique pour les environnements secs et protégés.
