CAZN | Connecteur M8 à 6 broches codé A

Le connecteur M8 à 6 broches codé A est une solution d'interconnexion industrielle compacte conforme à la norme CEI 61076-2-104. Conçu pour la transmission de signaux multiples dans des applications limitées en espace, il est doté d'un mécanisme de verrouillage fileté M8 × 1 et d'un détrompage à code A pour éviter les erreurs d'accouplement avec les connecteurs M8 à code B ou D. Son principal avantage réside dans la transmission fiable de six circuits de signaux indépendants dans le format compact M8.

Principales spécifications électriques

Nombre de broches : 6 broches, codées A

Tension nominale : 30 V CA/CC

Courant nominal : 1,5 A par contact ; résistance de contact ≤ 5 mΩ ; courant total ne dépassant pas 4 A. En raison de l'espacement réduit des contacts, la version à 6 broches a un courant nominal inférieur à celui des modèles à 3 et 4 broches.

Indice de protection : IP67 lorsqu'il est correctement accouplé et verrouillé, offrant une protection contre la pénétration de poussière et l'immersion temporaire dans des conditions spécifiées.

Calibre du fil : généralement 0,14 mm² (26 AWG), avec 0,25 mm² (24 AWG) également disponible.

Température de fonctionnement : -40°C à +80°C

Contacts : Cuivre plaqué or, avec une durée de vie d'au moins 500 cycles.

Construction : Disponible en versions blindées et non blindées.

Configuration du câblage

Abréviations de couleur de fil : BN = marron, WH = blanc, BU = bleu, BK = noir, GY = gris, PK = rose.

Les dispositions des contacts masculins et féminins sont des images miroir l’une de l’autre. La fonction de détrompage à code A empêche un accouplement incorrect, permettant au connecteur de s'accoupler uniquement avec des connecteurs M8 à 6 broches compatibles à codage A, et non avec des connecteurs M8 à codage B ou D.

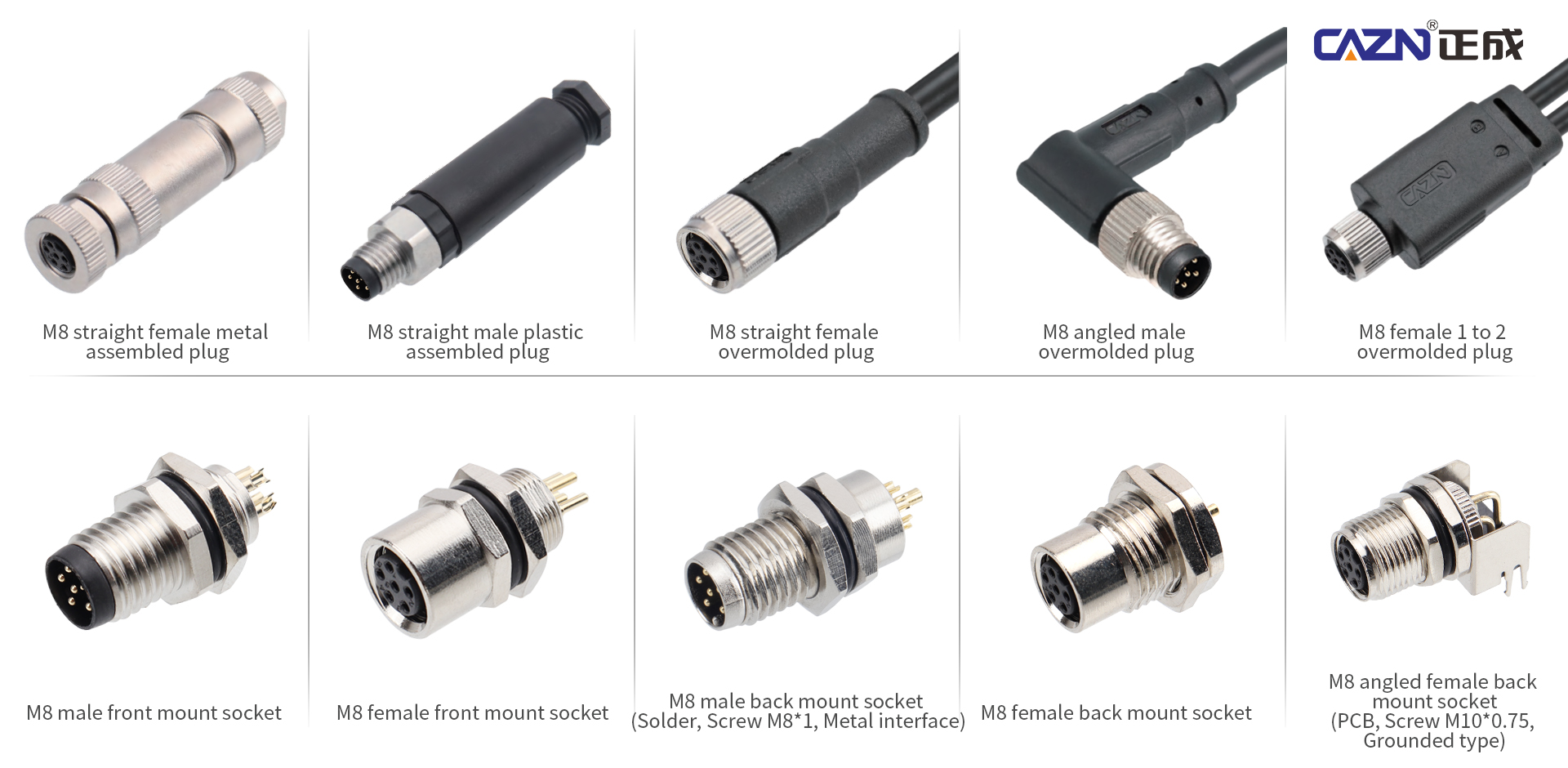

Configurations de connecteur disponibles

Type de câble moulé : disponible avec des connecteurs droits ou coudés à 90 degrés et des câbles en PVC ou PUR. Le câble et le connecteur sont intégralement moulés en usine, ce qui en fait la configuration la plus courante.

Type à câbler sur site : conçu pour le câblage sur site sans moulage par injection, ce qui le rend adapté à la mise en service, au dépannage et à la maintenance.

Prises à montage sur panneau : disponibles en configurations de panneau à montage avant ou arrière, ainsi qu'en versions à montage en surface sur PCB (SMD) et à broches à souder pour une intégration directe dans les cartes de circuits imprimés de l'équipement.

Versions mâles et femelles : disponibles avec des contacts mâles (broches) ou des contacts femelles (prises) pour répondre à différentes exigences de connexion.

Applications typiques

Le connecteur M8 à 6 broches à codage A est une interface haute densité pour les signaux de faible puissance, couramment utilisée dans :

• Codeurs rotatifs compacts

• Capteurs multicanaux et sondes de mesure

• Caméras industrielles miniatures et éliminateurs électrostatiques

• Modules IO-Link pour l'acquisition multi-signaux

• Connexions de signaux dans des équipements avec un espace d'installation extrêmement limité

• Interfaces de signaux pour actionneurs compacts

• Interconnexions de signaux multicanaux où une alternative plus petite aux connecteurs multibroches M12 plus grands est préférable

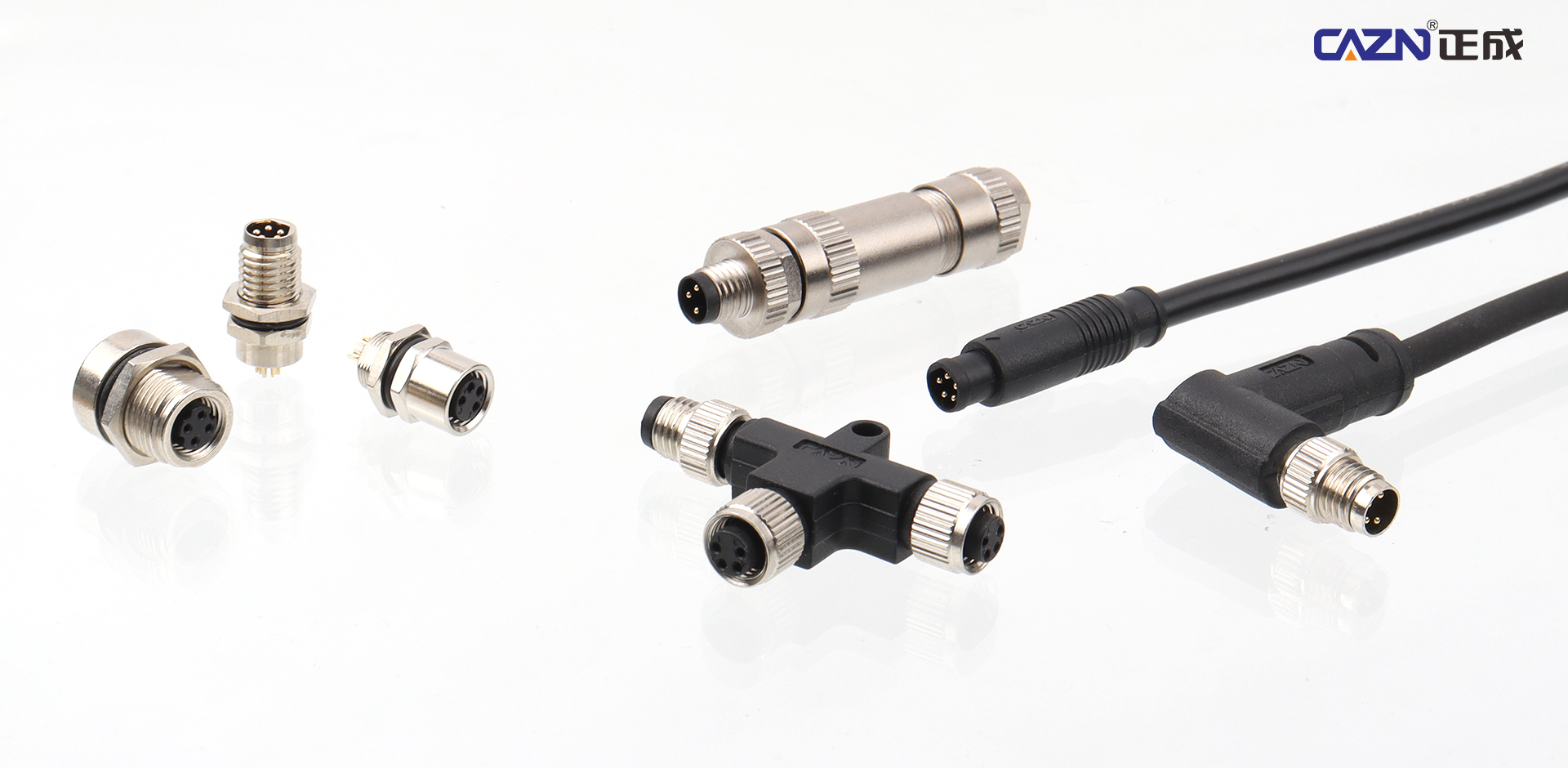

Connecteurs CAZN M8 à 6 broches codés A pour une transmission fiable du signal

En tant qu'interface multisignal compacte, le connecteur M8 à 6 broches à codage A est un choix idéal pour les codeurs miniatures, les modules IO-Link et les équipements de mesure de précision. La série de connecteurs CAZN est conforme à la norme CEI 61076-2-104 et comporte des contacts plaqués or pour des performances électriques et une résistance aux vibrations fiables, tout en équilibrant la compatibilité avec la durabilité environnementale.

CAZN fournit des tests d'échantillons, des conseils de sélection de connecteurs et des services de faisceaux de câbles personnalisés pour aider les clients à répondre aux exigences d'interconnexion des signaux des équipements grâce à une solution intégrée.
