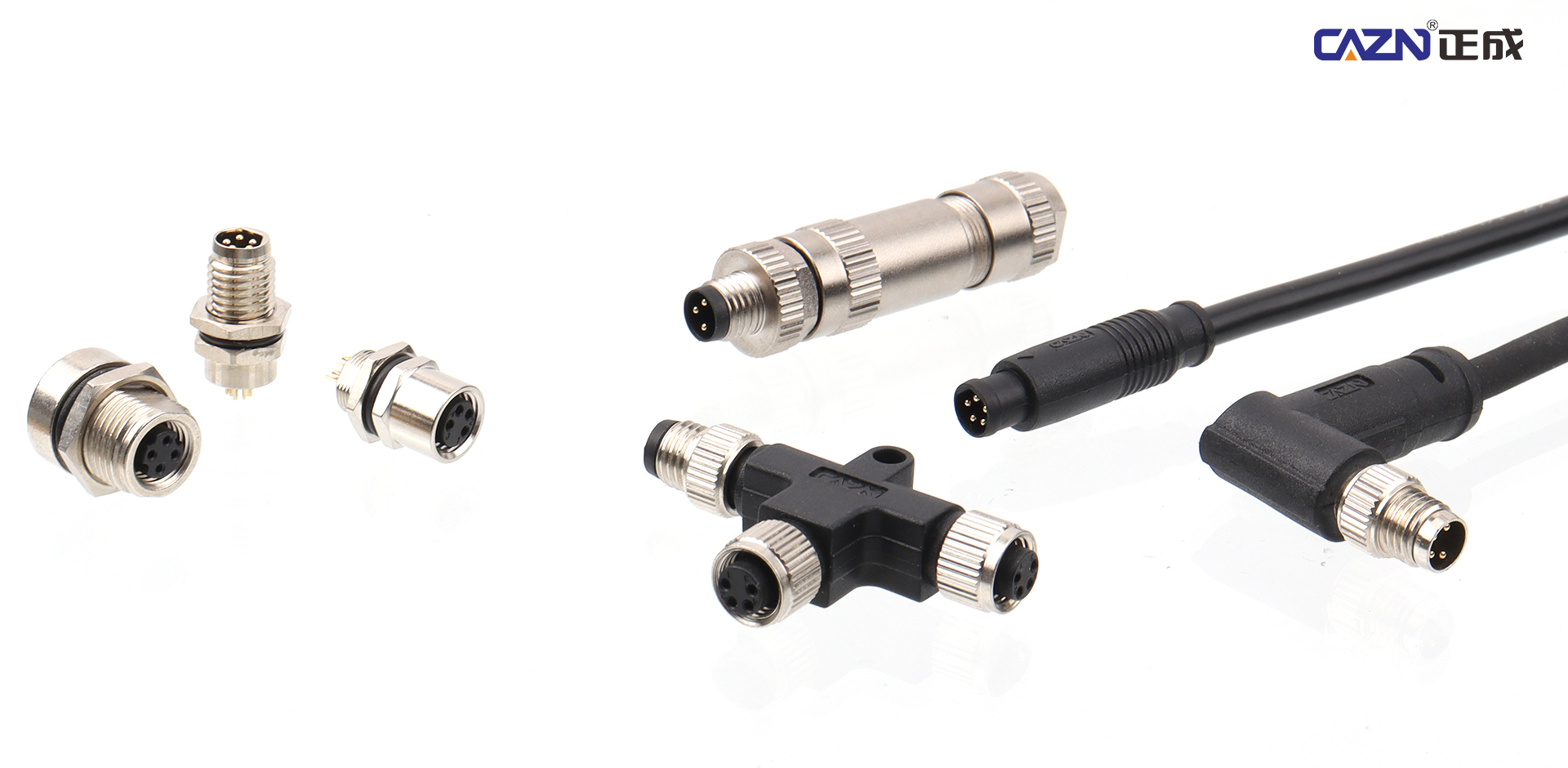

Les connecteurs M8 sont des connecteurs industriels circulaires compacts d'un diamètre extérieur de 8 mm. Ils offrent des avantages clés, notamment une taille compacte, une protection IP67/IP68, une résistance aux vibrations, une résistance aux températures élevées et basses et un câblage simplifié. Ils sont conçus pour les connexions de signaux et d'alimentation basse tension dans des espaces d'installation confinés et des environnements d'exploitation exigeants. Les connecteurs M8 sont largement utilisés dans l'automatisation industrielle, la robotique, les nouveaux systèmes énergétiques, les équipements médicaux, la logistique intelligente et d'autres applications, ce qui en fait une solution de connexion essentielle pour les équipements de précision compacts.

1. Automatisation industrielle — L'application principale

En tant que composant de connexion fondamental dans l'automatisation industrielle, les connecteurs M8 sont principalement utilisés pour la transmission de signaux dans des capteurs et modules de commande compacts. Ils conviennent à divers systèmes d'automatisation à espace limité et peuvent remplacer le câblage des bornes conventionnel pour améliorer la stabilité de l'équipement et l'efficacité de la maintenance.

Les applications typiques incluent des capteurs miniatures tels que des commutateurs de proximité, des capteurs photoélectriques, des capteurs de température/pression/débit et des capteurs de déplacement, ainsi que de petites électrovannes, des vérins pneumatiques miniatures, des encodeurs, des modules d'E/S distribués PLC, des unités de contrôle de bus de terrain, des points d'inspection de machines-outils et des modules d'inspection sur des lignes de production automatisées.

Les connecteurs M8 sont particulièrement adaptés aux applications dans lesquelles l'espace sur le panneau est limité, un câblage léger est requis et le nombre de circuits de signaux est relativement faible. Leur structure de connexion scellée peut aider à réduire les pannes de câblage causées par la poussière, l'humidité et la contamination par l'huile dans les environnements industriels.

Les connecteurs M8 servent d'interfaces standard pour de nombreux capteurs industriels miniatures, assurant à la fois la transmission du signal et l'alimentation électrique :

Remarque : les configurations codées A avec 3 à 5 contacts sont couramment utilisées pour prendre en charge l'alimentation 24 V CC et la transmission du signal.

2. Robots industriels et équipements mobiles intelligents

Grâce à leur haute résistance aux vibrations, leur flexibilité et leurs dimensions compactes, les connecteurs M8 sont bien adaptés aux espaces internes confinés et aux environnements de mouvement dynamique des équipements robotiques.

Dans les bras robotiques industriels légers et les robots collaboratifs, les connecteurs M8 sont utilisés pour les connexions de signal et d'alimentation aux effecteurs finaux, aux capteurs articulaires et aux encodeurs de servomoteurs. Une configuration à 6 contacts peut prendre en charge à la fois la transmission de puissance et de signal, tandis que les conceptions de boîtiers métalliques blindés peuvent aider à réduire les interférences causées par un mouvement mécanique continu.

Les connecteurs M8 sont également largement utilisés dans les AGV et les AMR pour les capteurs de détection d'obstacles, les modules de signaux de déplacement et les interfaces de surveillance d'état. Leur conception compacte et leur connexion résistante aux vibrations aident à maintenir des connexions électriques stables lors de mouvements à haute fréquence et à réduire le risque de défaillances de contact causées par les vibrations.

Différentes configurations de codage permettent aux connecteurs M8 de prendre en charge différents niveaux de communication industrielle :

Remarque : les connecteurs codés D utilisent une structure à clavette mécanique pour garantir une connexion correcte des signaux différentiels Ethernet et empêcher un accouplement incorrect qui pourrait potentiellement endommager l'équipement.

3. Équipement de vision industrielle et d’inspection de précision

Les connecteurs M8 offrent des solutions de connexion stables pour les systèmes de vision industrielle compacts et les équipements d'acquisition de données de précision où une transmission fiable du signal est requise.

Les applications typiques incluent les caméras industrielles miniatures, les systèmes d'éclairage de vision et les modules d'acquisition d'images, où les connecteurs M8 peuvent être utilisés pour les interfaces d'alimentation et de signal de déclenchement. Les configurations blindées contribuent à améliorer la résistance aux interférences électromagnétiques, prenant ainsi en charge une transmission stable dans les systèmes d'imagerie de précision.

Les connecteurs M8 sont également utilisés dans les équipements de conditionnement de semi-conducteurs, les systèmes d'inspection de plaquettes et les instruments d'inspection de précision pour les interfaces de capteurs miniatures. Leur taille compacte les rend adaptés aux environnements de fabrication de semi-conducteurs où les équipements nécessitent une haute précision, un espace d'installation limité et une propreté contrôlée.

4. Nouvelles énergies et équipements intelligents extérieurs

Grâce à leurs fortes capacités de protection extérieure, les connecteurs M8 conviennent aux environnements extérieurs exigeants que l'on retrouve dans les nouvelles énergies et les équipements extérieurs intelligents.

Dans les systèmes photovoltaïques et de stockage d'énergie, les connecteurs M8 peuvent être utilisés pour les connexions de signaux aux modules de surveillance des chaînes, aux capteurs de température et d'humidité ambiantes et aux capteurs de lumière. Leur conception protectrice leur permet de résister aux variations de température extérieure, à la pluie et à d’autres expositions environnementales.

Les connecteurs M8 sont également largement utilisés dans les écrans LED, les commandes d'éclairage intelligent extérieur, l'éclairage paysager et les caméras de sécurité extérieures pour l'interconnexion des modules et le contrôle des signaux.

Les configurations classées IP67 peuvent résister à l'exposition à la pluie, à la poussière et au soleil, contribuant ainsi à maintenir un fonctionnement stable des équipements extérieurs sur des périodes prolongées.

5. Équipement alimentaire, médical et de laboratoire

Grâce à leur résistance à l'eau, à la corrosion et à leur adéquation aux environnements nettoyables, les connecteurs M8 peuvent être utilisés dans des équipements fonctionnant sous des exigences strictes d'hygiène ou de nettoyage.

Dans la transformation des aliments, les connecteurs M8 sont utilisés pour les systèmes de nettoyage CIP, la détection de la position des vannes sur les équipements de remplissage et les interfaces de capteurs et de contrôle sur les machines d'emballage alimentaire. Les configurations en acier inoxydable combinées à des indices de protection élevés peuvent résister à des lavages fréquents à l'eau et à l'exposition à des solutions de nettoyage ou de désinfection.

Dans les équipements médicaux et de laboratoire, les connecteurs M8 sont couramment utilisés pour les connexions de sondes dans les appareils de test médicaux portables, les équipements à ultrasons portables, les moniteurs d'oxygène dans le sang et les systèmes de puces microfluidiques.

Les contacts plaqués or peuvent assurer une transmission stable de signaux électriques biologiques de faible niveau, tandis que des matériaux appropriés et respectueux de l'environnement peuvent répondre aux exigences de sécurité des équipements médicaux de précision compacts.

6. Logistique intelligente et équipement de vente au détail automatisé

Les connecteurs M8 conviennent au câblage dense et aux conditions de fonctionnement à haute fréquence que l'on retrouve dans l'automatisation logistique et les équipements de manutention.

Les applications typiques incluent les capteurs, les modules de comptage et les interrupteurs de fin de course installés sur les systèmes de convoyeurs intelligents, les machines de tri et les équipements de numérisation de colis.

La taille compacte des connecteurs M8 leur permet de s'adapter aux schémas de câblage densément disposés que l'on trouve couramment sur les équipements de convoyage et de tri. Cela peut simplifier le routage des câbles et réduire les difficultés de maintenance.

Leur résistance à l’usure et aux vibrations les rend également adaptés aux équipements logistiques fonctionnant en continu sur de longues périodes.

7. Équipement automobile et de construction

Les connecteurs M8 sont également utilisés dans les systèmes de contrôle électroniques automobiles compacts et les modules de surveillance pour les machines de construction.

Dans les applications automobiles, ils peuvent être utilisés pour les capteurs de véhicules miniatures, les caméras d'aide au stationnement et les interfaces de petits signaux pour les calculateurs de véhicules. Leur conception peut résister aux vibrations lors du fonctionnement du véhicule et aux variations de température de fonctionnement.

Dans les machines de construction, les équipements miniers et les équipements de production d'acier, les connecteurs M8 peuvent être utilisés avec des machines hydrauliques, des transmetteurs de pression et des capteurs de surveillance de l'état des équipements. Ces applications nécessitent des solutions de connexion capables de fonctionner de manière fiable dans des environnements industriels exigeants tout en prenant en charge une acquisition précise des données des équipements.

Remarque : Les connecteurs M8 peuvent être configurés avec différents nombres de contacts, tels que des versions à 3, 4 et 5 contacts, ainsi qu'avec différentes options de codage, notamment des conceptions à codage A, à codage B et à codage D. Ces configurations prennent en charge différentes fonctions électriques, notamment la transmission de puissance et de signal, la communication bidirectionnelle et la communication par bus de terrain. Dans les applications pratiques, le connecteur doit être sélectionné en fonction de l'interface de l'équipement et de la fonction de transmission requise.

Guide de sélection rapide du connecteur M8

Conclusion

Les connecteurs M8 sont principalement conçus pour les équipements compacts nécessitant des connexions de faible puissance, de signal faible et moyen dans des conditions environnementales exigeantes. Par rapport aux connecteurs M12, qui sont plus communément associés aux applications de signaux à courant plus élevé et à densité plus élevée, les connecteurs M8 se concentrent sur une connectivité légère et précise pour les équipements intelligents compacts et les systèmes industriels de précision.

Différentes configurations de contacts permettent aux connecteurs M8 de répondre à différentes exigences d'application. Les versions à 3 et 4 contacts sont couramment utilisées pour les capteurs standard et les signaux de commande d'éclairage, tandis que les configurations à 6 et 8 contacts peuvent prendre en charge plusieurs circuits de signaux dans la robotique et les équipements d'inspection de précision.

Pour les concepteurs d'équipements, la sélection du connecteur M8 approprié nécessite de prendre en compte l'espace d'installation, la fonction électrique, le codage, le nombre de contacts, la protection de l'environnement, les interférences électromagnétiques et les exigences d'acheminement des câbles. Grâce à la combinaison appropriée de ces spécifications, les connecteurs CAZN M8 peuvent fournir une solution de connexion compacte et fiable pour une large gamme d'applications d'équipements industriels et intelligents.
